Принципиальная технологическая схема представлена на рис. 2.4.

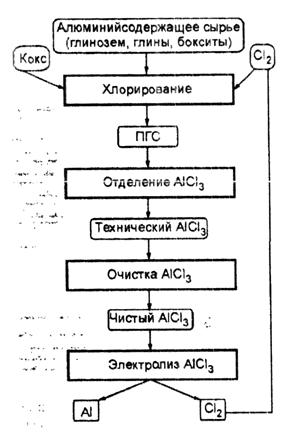

Рис. 3.3. Технологическая схема получения алюминия из хлорида.

Хлорид алюминия имеет высокое сродство к воде и тенденцию к образованию оксидов и гидрооксихлоридов. В связи с этим получение его в чистом виде является трудной задачей. Присутствие влаги вызывает коррозию, а присутствие кислородсодержащих соединений приводит к выделению осадков и окислению анодов. Фирмой "Alcoa" предложено хлорирование очищенного глинозема, что частично решает названные проблемы. Тем не менее, необходимо соблюдать повышенные требования к чистоте углерода при хлорировании в отношении водорода или влаги.

В последнее время появились сообщения, что фирме «Toth Aluminium Corporation» удалось получить в крупнопромышленном масштабе хлорид алюминия, содержащий не менее 99,97% основного компонента.

Полученный хлорид алюминия в гранулированном или парообразном состоянии поступает на электролиз. Электролизер, используемый в данной технологии, состоит из стального кожуха, футерованного шамотным и в нижней части дополнительно диатомовым кирпичом, т.е. теплоизоляционным непроводящим огнеупорным материалом, который слабо взаимодействует с хлоридными расплавами. На дне ванны распо­ложен графитовый отсек для сбора жидкого алюминия. На крышке электролизера имеются отверстия для загрузки хлорида алюминия, периодического отсоса алюминия и непрерывного вывода газообразного хлора, используемого в производстве хлорида алюминия. Боковые стенки и крышка электролизера – водоохлаждаемые.

При электролизе используются графитовые нерасходуемые электроды. Это преимущество (по сравнению с электролизом криолитоглиноземных расплавов) вместе с относительно низкой температурой процесса (около 700ºС) дает возможность полной герметизации электролизеров.

Рис. 2.5. Схема электролизера с биполярными электродами для электролиза хлорида алюминия.

1 – крышка: 2 – водяное охлаждение: 3 – анод; 4 – биполярные электроды; 5 – катод; 6 – футеровка; 7 – отсек для сбора алюминия. Материал: А – графит; Б – шамот; В – диатом.

Электролитическое разложение хлорида алюминия теоретически требуют более высокого напряжения, чем электролиз криолитоглиноземных расплавов, так как напряжение разложения хлорида алюминия много больше. Таким образом, к недостаткам процесса можно было бы отнести необходимость подвода в электролизер большого количества тепла и значительные потери напряжения. Однако высокие омические и тепловые потери значительно снижаются при использовании системы биполярных электродов. В электролизере верхний электрод является анодом, нижний – катодом, а между ними располагаются графитовые электроды, верхняя часть которых является катодом, а нижняя – анодом. В то же время результаты расчетов показывают, что с ростом числа биполярных электродов и снижением площади их сечения возрастают токи утечки, т.е. часть тока протекает по пропитанной электролитом части футеровки и каналам между футеровкой и биполями, не совершая электрохимическую работу. Эти токи утечки приводят к снижению выхода по току.

Вследствие близости температур плавления и кипения при атмосферном давлении хлорид алюминия возгоняется практически не плавясь. Температура сублимации составляет 180,2°С. Тройная точка соответствует температуре 192,6°С и абсолютному давлению 0,23 МПа. В связи с этим в качестве электролита используется расплавленная смесь хлорида алюминия (5 ± 2 % (масс.)), хлорида лития (~28% (масс.)) и хлорида натрия (67% (масс.)). В указанных расплавах снижается активность А1С13. Это в значительной степени обусловлено тем, что в расплавленных смесях хлоридов А1С13 связывается в комплексные анионы, например .

Междуполюсное расстояние составляет 1,0 – 1,5 см, температура – 700 ± 30ºС, плотность тока –0,8 – 2,5 А/см2.

Выводы.

Основные прогнозируемые и подтвержденные при промышленном внедрении в США преимущества предложенного фирмой «Alcoa» способа производства алюминия электролизом его хлорида по сравнению с электролизом криолитоглиноземных расплавов заключаются в возможности использования низкокачественного алюминийсодержащего сырья, снижении примерно на 30 % удельного расхода электроэнергии при электролизе, исключении расхода высококачественных углеродсодержащих электродных материалов, применении менее дефицитных и агрессивных хлоридов вместо фторидов, повышении производительности труда, снижении капитальных вложений, приведенных затрат, стоимости конечной продукции и вредных выбросов в окружающую среду.

В последнее время преимущества хлоридного способа получения алюминия становятся более ощутимыми в связи с удорожанием электроэнергии, исходных материалов для суще­ствующего промышленного способа производства алюминия, повышением требований к охране окружающей среды и отсутствием до сих пор положительных результатов по полу­чению чистого глинозема из низкокачественного небокситового сырья.

Таким образом, наиболее перспективным из альтернативных способов получения алюминия является электролиз хлорида алюминия в электролизерах с биполярными электродами.

Список литературы

1. Розен Б. М., Розен Я. Б. Металл особой ценности. – М.: Металлургия, 1975. – 128 с.

2. Колодин Э. А., Свердлин В. А., Свобода Р. В. Производство обожженных анодов алюминиевых электролизеров. – М.: Металлургия, 1980, – 84 с.

3. Янхо Э. А., Воробьев Д. Н. Производство анодной массы. – М.: Металлургия, 1975. – 128 с.

4. Веткжов М. М., Цьшлаков А. М., Школьников С. Н. Электрометаллургия алюминия и магния. – М.: Металлургия, 1987. – 320 с.

5. Щенков В.В., Литвак СН. Разработка новых технологических процессов получения алюминия // Цв. металлургия: Бюл. НТИ / Цветметинформация. – 1974. – № 9. – С. 38 – 41.

6. Сандлер Р. А., Рапир А. Х Электрометаллургия алюминия и магния. – Л,: ЛГИ, 1983. – 94 с.
