По полученным данным делаем вывод, что реакция первого порядка

Порядок реакции, определяемый графическим методом. Построим графическую зависимость С=f ():

Рис. 5. Зависимость концентрации от времени.

Построим график зависимости ln()=f(lnC)

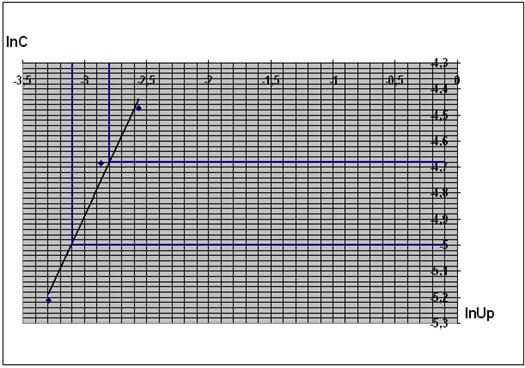

Рис. 6. Зависимость логарифма концентрации от логарифма скорости реакции.

7.2 Определение энергии активации графически-аналитическим методом

Определение энергии активации аналитическим методом.

Определение энергии активации графическим методом.

Таблица 17. Исходные данные

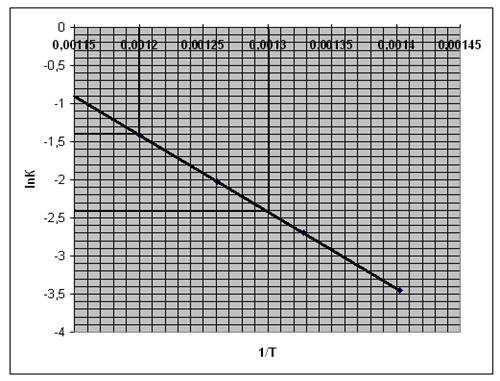

Рис. 7. Зависимость логарифма концентрации от обратной температуры.

По графику определяем

lnА0=0,9 А0=-0,11

Определим погрешность:

Запишем кинетическую модель для данной реакции:

Вывод: В результате проведенных аналитических и графических расчетов установили что реакция первого порядка. Порядок совпадает с молекулярностью. Еакт= .Данной реакции соответствует следующая кинетическая модель:

VIII. Расчет основного аппарата

Задачу кинетического расчета составляет либо расчет времени реакции или объема реактора, выходных параметров потока реактантов. Для кинетического расчета необходимо знать:

1) кинетическое уравнение реакции в интегральной и дифференциальной форме для заданной температуры;

2) тип реактора, в котором предполагается осуществить реакцию.

Общие решения указанных задач возможно проводить для реакторов РИС-Н, РИВ, К-РИС-Н.

Выбор типа реактора для проведения той или иной реакции влияет на ее интенсивность и селективность. При выборе оптимального типа реактора необходимо учитывать все кинетические особенности и механизм реакции, факторы теплопередачи, затраты материалов и т.д.

8.1 Сравнительный расчет идеальных реакторов различного типа

Задание: Использую проектное уравнение рассчитать и сравнить объемы РИС-Н и РИВ. Определить интенсивность реакторов. При заданном числе реакторов одинакового объема, используя графический метод рассчитать объем реактора РИС-Н при последовательном соединении (каскад реакторов), а также их общий объем.

Сравнить объемы РИВ, РИС-Н и К-РИС-Н и сделать вывод об их интенсивности.

Дано:

Таблица 18. Исходные данные
