Содержание

1. Формование изделий (1,2,3,4,5,6,7)

2. Характеристики волокнистых наполнителей (8,9,10)

3. Отверждение термореактивных связующих (11,12,13,14,15,16)

4. Физико-химическое взаимодействие между связующим и наполнителем в переходных слоях(17,18,19,20,21,22,23,24,25,26,27,28,29,30)

5. Диффузионные процессы в системе «связующее-наполнитель» (31,32,33,34,35,36,37,38,39,40,41,42,43)

6. Структура и свойства сетчатых полимеров (44,45)

7. Материальные расчеты (46,47)

8. Статистическая обработка результатов измерений (48)

1. Рассчитать массовую скорость m , г / мин истечения расплавленного поликапроамида при линейной скорости формования v=700 м/ мин капроновой нити метрического номера N=10,7 , если плотность капрона ρ=1,14 г/ см3. Рассчитав эффективное сечение нити S,мкм2 по соотношению

S=106 / Nρ , определите условный радиус нити r.

Решение:

Толщина нити в текстах Т=1000/N=93,4 г/1000м

S=≈82000 мкм2=8,2·10-4см2.

Объёмная скорость V истечения расплава V=v·S=7·104cм/мин·8,2·104см2=57,4 см3/мин

Массовая скорость истечения расплава

m=V·ρ=57,4 cм3/мин·1,14 г/см3=65,4 г/мин=1,09·10-3 кг/с

S=πr2; r=√S/π=√82000/3,14=160 мкм

Ответ: m=65,4 г/мин; r=160 мкм

2. Пользуясь законом Пуазейля m=, определить поправку q, характеризующую отклонение реального полимера от ньютоновской жидкости. Принять : m=65,4 г/мин =1,09·10-3кг/с. ∆P=10кгс/см2=1,02·106Па; r=160мкм; ρ=1,14 г/см3; ℓ=1см ; η=8 Па·с

Подсчитать, во сколько раз понизилась вязкость при течении? Какова причина этого явления?

Решение:

Для расчёта величины q из указанного соотношения все входящие в него величины необходимо выразить в единицах системы СИ:

∆P=10кгс/см2=10/9,8 МПа=1,02 МПа=1,02·106Па

r=160 мкм=160·10-6м=1,6·10-4м; ρ=1,14 г/см3=1,14·10-3кг/см3=1140 кг/м3; ℓ=1см=10-2м;

q=;

В начальном состоянии : η1=ηн

В конечном состоянии : η2=ηк=0,0275ηн

Ответ: q=2,75·10-2; вязкость полимера понизилась в 36 раз.

3. Найти показатель степени m в обобщённом законе течения жидкостей σ=η·γm, если при увеличении напряжения σ в 2 раза скорость деформирования γ увеличилась в 12 раз, а вязкость η жидкого полимера понизилась в 5 раз. О каких структурных изменениях в полимере свидетельствует полученное значение m?

Решение

Записываем обобщённый закон течения в начальном и конечном состояниях рассматриваемой системы:

σ1=η1γ1m

2σ1=0,2η1·12mγ1m

Почленно логарифмируем эти соотношения:

ℓgσ1=ℓgη1+mℓgγ1

ℓg2+ℓgσ1=ℓg0,2+ℓgη1+mℓg12+mℓgγ1

и вычитаем одно из другого:

ℓgσ1-ℓg2-ℓgσ1=ℓgη1+mℓgγ1-ℓg0,2-ℓgη1-mℓg12-mℓgγ1

После взаимного уничтожения некоторых слагаемых получаем алгебраическое уравнение:

+ℓg2=+mℓg12+ℓg0,2;откуда m=≈0,92

Ответ: m=0,92; значение m‹1 свидетельствует об уменьшении размера надмолекулярных структур в процессе переработки полимера.

4.Найти напряжение σ, при котором вязкость расплава поликапроамида составляет η=9 Па·с при скорости деформирования γ=0,3 мин-1, если показатель степени в обобщённом законе течения σ=ηγm m=0,92.

Решение:

γ=0,3 мин-1=с-1=0,005 с-1

Применяем обобщённый закон течения:

σ=9·0,0050,92;

ℓgσ=ℓg9+0,92ℓg(5·10-3)=ℓg9+0,92ℓg5-2,760=0,954+0,92·0,699- 2,76=0,954+0,643-2,760=-1,163. Следовательно σ=10-1,163≈0,07 Па

Ответ: σ=0,07 Па

5. Вычислить среднюю массу межузловых цепей в сетчатом полимере, если модуль упругости при растяжении Ер=109 Па. Расчёт проводить по соотношению где Т=393 К, ρ=1200 кг/м3, R=8,31 Дж/моль·К. Каково соотношение между модулями упругости при растяжении и межслоевом сдвиге?

Решение

=

Полученное среднее значение массы межузловых цепей Мс=12 г/моль соответствует физическим узлам ветвления (перепутывания), поскольку физические сетки значительно более частые, чем химические сетки.

Ответ: Мс=0,012 кг/моль=12 г/моль

6. Вычислить среднюю толщину d прослойки связующего при равномерном распределении однонаправленных элементарных волоконец в материале. В качестве наполнителя используется техническая нить капрон с линейной плотностью Т=90.Масса прессованного образца 40 г при массовом соотношении связующего и наполнителя 1:1. Плотность эпоксидного связующего ρсв.=1,2 г/см3, плотность капрона ρкапр =1,14 г/см3.Для расчёта применить соотношение

d =

где mсв.и mнап.- масса связующего и наполнителя в образце, г, соответственно.

Указанное соотношение получено для модели равномерного распределения армирующих волоконец в поперечном сечении образца ПКМ. При этом суммарная площадь промежуточных слоёв определяется как разность общей площади поперечного сечения образца и суммарной площади поперечных сечений армирующих волоконец.

Решение

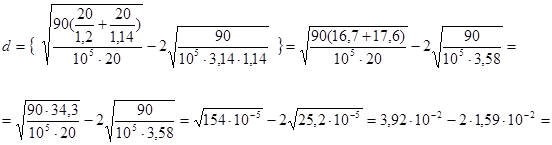

Ответ: d≈0,07 мм=0,007 см=70 мкм

7. Определить объём V, см3, децинормального (0,1 н) раствора соляной кислоты, пошедшего на нейтрализацию основных групп, содержащихся в 1 см3 смеси эпоксидная смола ЭД-20 -отвердитель полиэтиленполиамин (ПЭПА) по соотношению

V=N(1-xэп)vэп+(N-xэпN)vотв ,
