Ртутно-цинковые элементы питания используются для автономного питания в контрольно-измерительных приборах, дозиметрической аппаратуре, регистрирующих измерителях напряжения, слуховых аппаратах, часах, системах противопожарной сигнализации, геофизических устройствах.

Особенности:

• стабильное напряжение;
• миниатюрность;
• высокие разрядные токи;

Источникам данной системы не требуется время для "отдыха", элементы прекрасно работают и в прерывистом и в непрерывистом режиме. Кроме того, элементы обладают устойчивостью к коррозии и к высокой относительной влажности в процессе длительного срока хранения.

Электрохимическая система: цинк-окись ртути-гидрат окиси натрия. Имеют высокие энергетические показатели, характеризуются практически плоской кривой разряда, но работоспособны только при положительных температурах (0 .50°C). При малых токах разряда и стабильной температуре напряжение на элементе остается почти неизменным. Практически не имеют газовыделения. Из-за наличия ртути экологически вредны и к применению не рекомендуются. Из-за "ползучести" электролита могут иметь небольшой беловатый налёт соли (карбоната) на уплотнительном кольце. Основные области использования: фотоэкспонометры, фотоаппараты, измерительные приборы, слуховые аппараты, электронные наручные часы (как правило, устаревшие модели). Срок хранения до начала эксплуатации не более 1 .1,5 лет.

Ртутно-цинковые аккумуляторы.

Среди щелочных первичных элементов с цинковым анодом ртутно-цинковые элементы (РЦЭ) в некотором роде противоположны медно-цинковым. Они выпускаются в виде герметичных эле­ментов малой емкости - от 0,05 до 15 А·ч. В них используется ограниченный объем электролита [около 1 мл/(А·ч)], находя­щегося в пористой матрице; вследствие этого цинковый элек­трод работает только на вторичном процессе.

Современные РЦЭ были разработаны С. Рубеном в США в начале 40-х годов нашего века. Благо­даря высокой эффективности предложенной им конструкции «пуговичных» (дисковых) элементов широкое производство таких элементов было налажено в США еще в годы второй мировой войны, а в, других странах—после войны.

Теория.

Основу РЦЭ составля­ет электрохимическая система Zn|KOH|HgO. Конечным продуктов раз­ряда является оксид цинка. Разряд оксида ртути описывается реакцией

HgO+Н20+2е-®Hg+2ОН-.

В начале разряда на потенциальной кривой Е+-τ наблюдается кратковременный спад потенциала, что вы­звано кристаллизационной поляризацией при образова­нии первых микро капель ртути. В дальнейшем катодный потенциал сохраняет стабильность почти до конца разря­да, поскольку поляризация мала, а омические потери напряжения в активной массе по мере перехода оксида ртути в металлическую ртуть снижаются.

Сохранность заряда элемента определяется самораз­рядом цинкового электрода, причем лимитирующей является катодная реакция восстановления воды до водорода.

Элемент должен со­хранять герметичность в течение нескольких лет, поэтому скорость саморазряда должна быть настолько малой, чтобы не создавалось избыточное давление, способное разгерметизировать элемент. Для снижения скорости са­моразряда цинкового анода принимают следующие меры: используют особо чистый цинк; с целью резкого повыше­ния водородного перенапряжения цинк обильно амальгамируют; подавляют выделение водорода на по­верхности других металлов, контактирующих с цинковым анодом; в качестве электролита используют раствор КОН высокой концентрации, который предварительно насыщают цинкатом калия; структуру активной массы отрицательного электрода создают достаточно грубодисперсной, для этого применяют цинковые опилки или цин­ковый порошок крупных фракций.

Устройство дискового элемента.

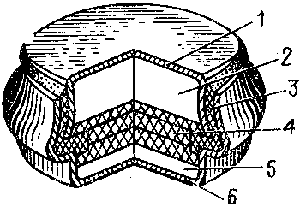

Рис.1. Устройство ртутно-цинкового элемента: 1 - крышка (отрицательный полюс); 2 - цинковый электрод; 3 - резиновое уплотнительное кольцо; 4 - бумага, пропитанная электролитом; 5 - ртутний электрод; 6 - корпус (положительный полюс).

Положительный электрод представляет собой активную массу 5, впрессованную в стальной корпус 6. Активная масса состоит из тонкокрис­таллического красного оксида ртути, в который добавлены графит и дубитель БНФ. Ма­лозольный мелкомолотый гра­фит повышенной чистоты слу­жит токопроводящей добав­кой. Диспергатор дубитель БНФ как органическое поверхностно-активное вещество адсорбируется на ртути, препятствуя образованию крупных капель металла. В результате диспергированная ртуть равномерно рас­пределяется в объеме электрода, повышая его электри­ческую проводимость и обеспечивая высокий коэффици­ент использования. Кроме того, крупные капли ртути, попав в межэлектродное пространство, способны вызвать короткое замыкание и вывести элемент из строя.

Корпус, в который впрессована активная оксидно-ртутная масса, служит одновременно каркасом электрода и положительным токоотводом. Он отштампован из сталь­ной ленты толщиной 0.3—0.4 мм и защищен от коррозии электролитическим никелем.

Отрицательным электродом является стальная крыш­ка 1, в которую запрессована активная масса 2—цинко­вые опилки, благодаря чему электрод обладает необхо­димой прочностью. Для борьбы с саморазрядом цинк амальгамируют, содержание ртути в активной массе до­стигает 10%. Как и корпус, крышка кроме своего пря­мого назначения выполняет функции каркаса электрода и токоотвода. Важную роль играет компактное и доста­точно толстое (около 20 мкм) оловянное покрытие, ко­торое служит для защиты стальной поверхности крышки от коррозии, и препятствует саморазряду цинка, поскольку перенапряжение выделения водорода на железе гораздо ниже, чем на амальгамированном олове.

Не смотря на то, что оксид ртути значительно дороже чем цинка, оксиднортутная активная масса берется в избытке, и по этому емкость элемента лимитируется цинковым электродом. Если бы емкость ограничивалось положительным электродом, то вслед за зарядом HgO на никелированной поверхности корпуса начался бы процесс разрядки молекул воды с образованием водорода. Вероятность разрушения элемента и вытекания ртути при этом весьма велика.

В РЦ элементах в качестве электролита используют раствор КОН высокой степени чистоты, в который предварительно вводят оксид цинка для образования цинката калия. Иногда в раствор добавляют диоксид кремния, что замедляет старение электролита, препятствует преждевременному распадению тетрагидроксоцинката. Электролит пропитывает электродные активные массы и сепаратор-диафрагму. Диафрагма 9 состоит из 2-4 слоев щелочестойкой хлопковой бумаги, обладающей высокой пористостью и гидрофильностью, впитывающей до восьмикратного объема электролита, плотно заполняя все межэлектродное пространство.
