ст1 = ст2, ст1 = ст2.

Определение поверхности теплообмена F

Используя в программе Microsoft ® Excel 97 функцию поиска определенного результата для ячейки с помощью подбора значения другой ячейки, находим F для = 80 ˚С.

F, м2

F4/3

F1/3

66,348

268,598

19,190

38,401

4,048

22,410

80,000

Уточнение 1 и 2

Fрасч = 48,74 м2;

1 = 54,747 ˚C

2 = 25,254 ˚C

1+2 = 54,747 + 25,254 = 80,000 ˚C

невязка отсутсвует.

7. Уточненный конечный вариант таблицы

Символ

II приближение

Предварительный вариант

Окончательный вариант

I корпус

II корпус

I корпус

II корпус

T

147,1

104

147,1

103,2

40

40

40,8

39,2

t

107,1

64

106,3

64

1,4

5,3

1,4

5,3

101,7

58,7

104,9

58,7

Г

1,7

1,7

1,7

1,7

a%

17,3

55

17,3

55

Pгр

4,4

0,24

4,5

1,13

P

1,29

0,188

1,2

0,188

h

2742

2616

2742

2659

i

2713

2607

2684

2607

P1 - по  (по таблице насыщенных паров)

P11 гр - по T из таблицы

t – температура кипения раствора. t = T – 

 – температура вторичного пара  = t - 

P – давление внутри корпуса (по таблице свойств воды и пара на линии насыщения при t)

по таблице сухого насыщенного пара ;-\1,1,1267 1,1668

8. Новая проверка Wi и Qi

а)

= 1,376 [кг/с]

б)

9. Сопоставление значений QI и QII и Q’I и Q’II

Расхождение менше 5%  найденные значения тепловых нагрузок Q1 = 3462 кВт, Q2 = 1260 кВт, потоков W1 = 1,384 кг/с, W2 = 1,346 кг/с, Q1 = 3462 кВт, Q2 = 1260 кВт., поверхности F = 50 м2 и параметров процесса (см. табл.) принимаем как окончательные.

10. Расход греющего пара в первом корпусе

В курсовой работе – по каталогу далее выбираем аппарат с F > такого-то и H < такого-то

Расчет барометрического конденсатора

Температура конденсации конд = II - Г = 58,7 – 1,7 = 57,0 (˚C).

По конд определяем давление в конденсаторе Pконд = 0,173 бар. [3, табл. 1].

1. Расход воды на конденсацию

2. Расчет потока газа, который образуется в конденсаторе

а) Расчет расхода парогазовой смеси

GГ = [0,025·(Gв + W2) + 10·W2]×10-3 = [0,025×(22,51 + 1,346) + 10×1,346]×10-3 = 14,06×10-3 кг/с

б) Расчет температуры парогазовой смеси

в) Парциальное давление газа

Pп = 0,0367 бар. [3, табл. 1].

PГ = Pконд – Pп = 0,173 – 0,0367 = 0,136 бар.

г) Объемный поток отсасываемого газа (по ур-ю Менделеева-Клапейрона)

3. Расчет барометрической трубки

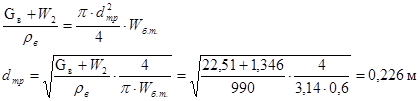

а) Расчет диаметра барометрической трубки по уравнению Бернулли

Примем скорость движения жидкости по трубе: W‘б.т = 0,6 м/с.

в из таблицы при t’’.

Смотрим по сортаменту труб dб.тр. = 240 мм.

б) Высота барометрической трубы (по уравнению Бернулли)

(l = 10 м по ГОСТу)

Список литературы

1. Бурович Б.М., Горелов А.Я., Межерецкий С.М. Справочник теплофизических свойств растворов. Ташкент, 1987.
