ВВЕДЕНИЕ

В ходе химико-технологического процесса химическому превращению подвергаются разнообразные вещества, обладающие различными физико-химическими свойствами. Разнообразна и сама природа химического взаимодействия. Этому многообразию соответствует многообразие химических реакторов. Хотя конструкция аппарата и влияет на степень превращения (конверсию) и селективность (избирательность) процесса, сущность этого влияния определяется не собственно конструкцией, а определенной взаимосвязью физических и химических факторов, необходимой для успешного протекания химических реакций. Конструкция же аппарата является только средством воздействия на эту взаимосвязь путем изменения скорости отдельных физических и химических стадий процесса.

ОСНОВНЫЕ ТИПЫ ПРОМЫШЛЕННЫХ ЭКСТРАКТОРОВ И ОСОБЕННОСТИ ПРОВЕДЕНИЯ ПРОЦЕССА В НИХ

Классификация экстракторов

Для того, чтобы оборудование для проведения экстрагирования в системе твердое тело — жидкость отвечало требованиям современного высокоэффективного производства (большая единичная мощность аппарата при низкой относительной металлоемкости, глубокое извлечение экстрагируемого вещества при минимальной длительности процесса и т. д.), оно должно обеспечивать протекание процесса в условиях, наиболее близких к противотоку при минимальных гидродинамическом сопротивлении относительному движению фаз, соотношении расхода масс экстрагента и твердых частиц, и суммарном внутреннем, и внешнем диффузионном сопротивлении.

Частицы, подвергаемые экстрагированию, весьма разнообразны по физическим свойствам (плотности, консистенции, упругости, собственной пористости, диффузионному сопротивлению и др.), форме и строению, причем эти свойства могут существенно изменяться в процессе. Велик и диапазон размеров частиц (от 10 -6 м до 10 -1 м). В связи с большим разнообразием физических свойств материалов, подвергающихся экстрагированию, размеров и форм частиц весьма многообразны и конструкции экстракторов.

Классификация их может быть основана на многих признаках. По режиму работу экстракторы делятся на периодические, полунепрерывные и непрерывные; по взаимному направлению движения экстрагента и твердых частиц — на противоточные, прямоточные, с периодическим процессом, процессом полного (идеального) смешения, процессом в слое и комбинированными процессами; по виду циркуляции — на экстракторы с однократным прохождением экстрагента, с рециркуляцией экстрагента и оросительные; по давлению в экстракторе — на атмосферные, вакуумные и работающие под давлением; по свойствам твердых частиц, участвующих в процессе, — на экстракторы для крупнозернистых, мелкозернистых, тонкодисперсных, пастообразных, волокнистых и других материалов.

Конструктивно основные типы экстракторов классифицируются по неоднородным признакам: по виду корпуса аппарата — колонные и камерные; по виду транспортного органа — шнековые, лопастные, щепные, ковшовые, ротационные, ленточные; по расположению корпуса аппарата — горизонтальные, вертикальные и наклонные.

По гидродинамическому характеру процесса, протекающего в аппарате, экстракторы делятся на аппараты с неподвижным слоем твердых частиц, движущимся слоем и кипящим (взвешенным) слоем.

В название аппарата обычно входит один из перечисленных выше признаков, хотя в его конструкций имеются и другие важные конструктивные признаки, поэтому обычно название аппарата далеко не полно характеризует его основные конструктивные особенности. Наиболее общая классификация экстракторов по конструктивному принципу включает такие их типы: колонные, ротационные, шнековые (двухшнековые наклонные), оросительные, аппараты с кипящим слоем, камерные и батарейные.

ЭКСТРАКТОРЫ ПЕРИОДИЧЕСКОГО И ПОЛУПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

Экстракторы периодического и полупериодического действия относятся к несовершенному виду оборудования. Тем не менее во многих отраслях металлургической, химической, целлюлозно-бумажной, фармацевтической, пищевой и мясо - молочной промышленности они до сих пор имеют достаточно широкое распространение. Если для некоторых категорий получаемых экстрактов и настоев в отдельных отраслях фармацевтической, пищевой и мясо - молочной промышленности, где производятся небольшие партии продукции весьма многочисленных наименований, применение периодической аппаратуры можно считать оправданным, то для большинства перечисленных производств вопрос о переходе к непрерывно действующим аппаратам с режимом интенсивного массообмена между фазами является исключительно актуальным.

В качестве основных типов экстракторов периодического действия получили распространение камерные аппараты (реакторы) с механическим, пневматическим и пневмомеханическим перемешиванием, а также настойные чаны с неподвижным слоем твердых частиц с циркуляцией (перколяторы) и без циркуляции экстрагента.

Камерные аппараты (реакторы) обычно представляют собой сосуды цилиндрической формы с плоским или коническим днищем, выполненные из обычной или нержавеющей стали и покрытые внутри (если экстрагент представляет собой агрессивную среду) слоем или несколькими слоями кислотоупорного материала.

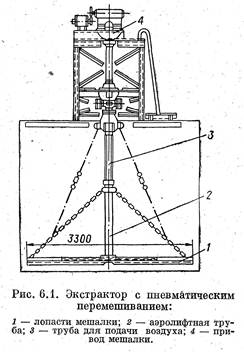

В гидрометаллургии распространены подобного рода реакторы с пневмомеханическим перемешиванием (рис. 6.1) или периферическими аэролифтами (рис. 6.2). При центральном аэролифте пульпа (смесь твердых частиц и экстрагента) сгребается мешалкой к центральной трубе, в которую подается воздух, поднимается по трубе кверху, вследствие меньшей плотности жидкости, содержащей воздушные пузыри, и растекается сверху по желобам к периферии аппарата. Затем частицы оседают на дно и вновь сгребаются к центру аппарата. Мешалка делает 2—4 об/мин.

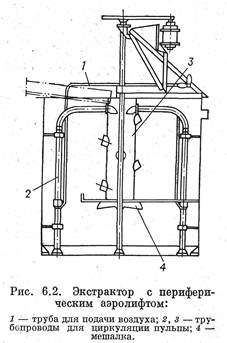

В реакторах с периферическими аэролифтами воздух подается по трубкам 1 внутрь труб 2, оттуда пульпа попадает в центральную трубу 3 и затем на мешалку 4, с помощью которой разбрасывается по сечению аппарата и вновь попадает в центральную трубу.

Аппараты подобного типа имеют обычно высоту от 2 до 4,5 м и соответственно диаметр от 2 до 9 м.

Процесс в таких аппаратах протекает как периодический или, при соединении нескольких подобных аппаратов в. виде каскада реакторов, как приближающийся к прямоточному.

Процесс в таких аппаратах протекает мало интенсивно, поскольку перемешивание происходит с очень небольшой скоростью и имеются условия для образования сгустков твердых частиц, в которые экстрагент мало или почти не проникает. Весьма медленным является и последующий процесс разделения твердых частиц и экстрагента. Кроме того, этим аппаратом свойственны все отмеченные выше недостатки периодического (замкнутого) и прямоточного процессов и известные недостатки периодического процесса вообще.

Экстрагирование в неподвижном (плотном) слое частиц жидкостью, фильтрующейся через этот слой, производят в аппаратах, которые носят название диффузоров, или перколяторов. Конструктивно такие аппараты представляют собой сосуд цилиндрической, конической или прямоугольной формы, имеющий в нижней части ложное перфорированное днище. Циркуляция экстрагента, фильтрующегося через слой, обеспечивается насосом. больших размеров для пищевой и фармацевтической промышленностей выполняют с мешалками (рис. 6.3). Процесс экстрагирования в этих аппаратах является периодическим.
