Недогоревшая сера Воздух для горения и догорания серы Жидкая сера Сжатый воздух Продукт – обжиговый газ

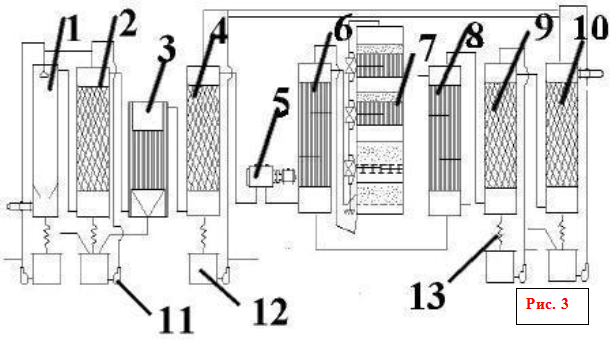

технологическая схема производства серной кислоты

1 - 1-я промывная башня; 2 - 2-я промывная башня с насадкой; 3 - мокрый электрофильтр; 4 - сушильная башня с насадкой; 5 - турбокомпресор; 6 - трубчатый теплообменник; 7 - контактный аппарат; 8 - трубчатый холодильник газа; 9 и 10 - абсорбционные башни с насадкой; 11 - центробежные насосы; 12 - сборники кислоты; 13 - холодильники кислоты

Обжиговый газ после грубой очистки от пыли в огарковых электрофильтрах при температуре около 300 оС поступает в полую промывную башню (Рис. 3: 1,2), где разбрызгивается холодная серная кислота (75%-ная H2SO4). При охлаждении газа имеющиеся в нем серный ангидрид и пары воды конденсируются в виде мельчайших капелек. В этих капельках растворяется окись мышьяка. Образуется мышьяковокислотный туман, который частично улавливается в первой башне и во второй башне с керамиковой насадкой. Одновременно улавливаются остатки пыли, селен и другие примеси. Образуется грязная серная кислота (до 8% от общей выработки), которую выдают как нестандартную продукцию. Окончательная очистка газа от трудноуловимого мышьяковокислотного тумана производится в мокрых фильтрах (Рис. 3: 3), которые устанавливают последовательно (два или три). Принцип действия мокрых фильтров таков же, как и сухих. Капельки туммана осаждаются на трубчатых осадительных электродах, изготовленных из свинца или пластмассы «АТМ», и стекают вниз. Очистка газа завершается осушкой его от паров воды купоросным маслом в башне с насадкой (Рис. 3: 4). Обычно устанавливаются две сушильные башни. Башни, газоходы и сборники кислоты в отделении очистки обычно устанавливают стальные, футерованные кислотоупорным кирпичом или диабазовой плиткой. Сухой сернистый газ и серный ангидрид не агрессивны, поэтому всю последующую аппаратуру вплоть до моногидратного абсорбера можно монтировать из обычной углеродистой стали без защиты от коррозии.

Большое количество аппаратуры создает значительное сопротивление потоку газа (до 2 м вод.ст.), поэтому для транспортировки газа устанавливается турбокомпрессор (Рис. 3: 5). Компрессор, просасывая газ из печей через всю аппаратуру, нагнетает его в контактный узел.

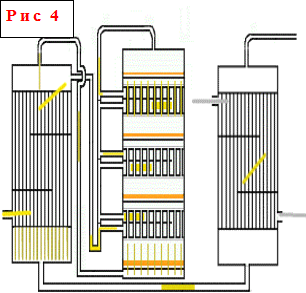

Контактный узел (Рис. 3: 6,7,8) состоит из контактного аппарата, кожухотрубного теплообменника и не показанного на схеме (Рис. 4). огневого пускового подогревателя газа. В теплообменнике пускового подогревателя газ нагревается перед поступлением в аппарат при пуске или при падении температуры в аппарате ниже нормы. Обычно применяются полочные контактные аппараты. Такой аппарат имеет цилиндрический корпус диаметром от 3 до 10 и высотой 10-20 м. Внутри корпуса установлены четыре-пять решеток со слоем гранул контактной массы на каждой из них. Между слоями контактной массы установлены промежуточные трубчатые или коробчатые теплообменники. На схеме представлен четырехслойный контактный аппарат, хотя чаще применяются пятислойные аппараты, но принцип их дествия полностью аналогичен, разница лишь в еще одном слое ктализатора. Свежий газ подогревается за счет тепла прореагировавшего горячего газа сначала во внешнем теплообменнике, потом он частично или полностью проходит для подогрева последовательно три-четыре внутренних теплообменника, при 440-450 оС поступает в первый слой контактной массы. Эта температура регулируется открыванием задвижек. Главное назначение внутренних теплообменников - охлаждение частично окисленного и разогретого в слое катализатора газа, таким образом, чтобы режим ступенчато приближался к кривой оптимальных температур.

Полочные контактные аппараты - один из наиболее распространненых типов контактных аппаратов. Принцип их действия состоит в том, что подогрев и охлаждение газа между слоями катализатора, лежащими на полках, производится в самом контактном аппарате с использованием различных теплоносителей или способов охлаждения .В аппаратах такого типа высота каждого нижележащего слоя катализатора выше, чем расположенного над ним, т.е. увеличивается по ходу газа, а высота теплообменников уменьшается, так как по мере возрастания общей степени превращения скорость реакции снижается и соответственно уменьшается количество выделившегося тепла. В межтрубном пространстве теплообменников последовательно снизу вверх проходит свежий газ, охлаждая продукты реакции и нагреваясь до тепмпературы начала реакции

Производительность контактных аппаратов в пересчете на H2SO4 в зависимости от их размеров составляет от 50 до 500 т в сутки H2SO4. Разработаны конструкции контактных аппаратов мощностью 1000 и 2000 т в сутки. В аппарат загружают 200-300 л контактной массы на 1 т суточной выработки. Трубчатые контактные аппараты применяются для окисления SO2 реже, чем полочные. Для окисления сернистого газа повышенной концентрации рационально применять контактные аппараты с кипящими слоями катализатора.

Абсорбцию серного ангидрида по реакции SO3+H2O = H2SO4+9200 Дж обычно проводят в башнях с насадкой (Рис. 3: 9,10), так как барботажные или пенные абсорберы при большой интенсивности работы обладают повышенным гидравлическим сопротивлением. Если парциальное давление водяных паров над поглощающей кислотой значительно, то SO3 соединяется с H2O в газовой фазе и образует мельчайшие капельки трудноуловимого сернокислотного тумана. Поэтому абсорбцию ведут концентрированными кислотами. Наилучшей по абсорбционной способности является кислота, содержащая 98,3% Н2SO4 и обладающая ничтожно малой упругостью как водяного пара, так и SO3. Однако за один цикл в башне невозможно закрепление кислоты с 98,3% до стандартного олеума, содержащего 18,5-20% свободного серного ангидрида. Ввиду большого теплового эффекта абсорбции при адиабатическом процессе в башне кислота разогревается и абсорбция прекращается. Поэтому для получения олеума абсорбцию ведут в двух последовательно установленных башнях с насадкой: первая из них орошается олеумом, а вторая - 98,3%-ной серной кислотой. Для улучшения абсорбции охлаждают как газ, так и кислоту, поступающую в абсорбер, при этом увеличивается движущая сила процесса.

Во всех башнях контактного производства, включая и абсорберы, количество орошающей кислоты во много раз больше, чем нужно для поглощения компонентов газа (Н2О, SO3) и определяется тепловым балансом. Для охлаждения циркулирующих кислот устанавливаются обычно оросительные холодильники, в трубах которых, орошаемых снаружи холодной водой, протекает охлаждаемая кислота.
