Из газгольдера с помощью компрессора крекинг-газ сжимается до давления 10,5 атм., охлаждается в холодильнике 20, проходит смолоотделитель 9 и поступает на очистку.

В абсорбере 21 происходит поглощение диацетилена диметилформ-амидом, при этом поглощается около 5% ацетилена, имеющегося в крекинг-газе. Диметилформамид, вытекающий из абсорбера, направляется на де- . сорбцию (на схеме не показано). Освобожденные от диацетилена крекинг-газы поступают в абсорбер ацетилена 22, в котором происходит поглощение диметилформамидом ацетилена, метилацетилена и некоторого количества других газов: этана, этилена, метана и пр. Газовый отход, содержащий углекислый газ, водород, азот, метан, этилен проходит очистку в водяном скруббере 11 и используется как топливо в печи 16.

Насыщенный диметилформамид поступает в стабилизатор растворителя 14. Температура в нижней части стабилизатора с помощью кипятильника 15 поддерживается равной 87°С. В стабилизаторе отделяются почти все газы, кроме ацетилена, которые уходят через водяной скруббер 2. Диметилформамид, насыщенный ацетиленом, с частью оставшихся газов направляется в десорбер ацетилена 23. При температуре в нижней части десорбера, равной 120°С, ацетилен весь выделяется и через водяной скруббер 12 поступает в газгольдер. Из пего ацетилен, пройдя осушитель 13 с хлористым кальцием, подается компрессором потребителю.

Диметилформамид, содержащий растворенный метилацетилен, из кипятильника 24 направляется в конечный десорбер (на схеме не показан) для извлечения метилацетилена, затем после соответствующей очистки диметилформамид снова возвращается в напорный бак 10.

Основные параметры процесса

Давление пропана на входе в испаритель 1 8,8 атм.

Соотношение объемов газов, поступающих

в смеситель 25—пропан : возвратный газ : пар =1:2:6

Давление в смесителе 37—40 мм рт. ст.

Температура в центре печи 16 1100°С

Давление в печи 15 мм рт. ст.

Цикл работы печи 2 минуты: 1 мин. нагрев,

1 минута — крекинг

Система проектируетсяи работает минимум

с двумя печами

Давление после вакуум-насоса 420 ммвод. ст.

Температура после теплообменника50°С

Давление после компрессора 10,5 атм.

Состав газов крекинга пропана после печи 16

С2Н2-10,0; СН4-15,0; Н2-55,7; N2—5,2; СО-6,9; С2Н4—3,8;

С02—1,6, прочие—1,8 объемных процента.

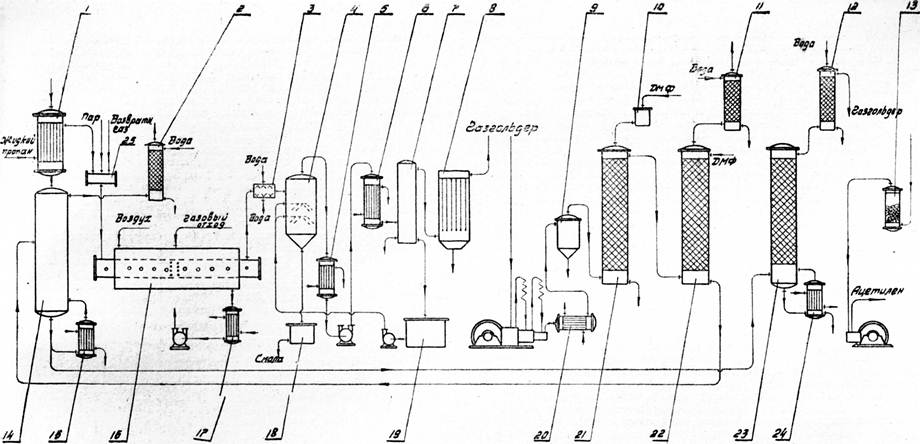

Схема № 2. Технологическая схема производства ацетилена термическим крекингом

Обозначения на схеме №2:

1—испаритель,

2—водяной скруббер,

3—охладитель,

4—смолоотделитель,

5—холодильник газов,

6—вторичный холодильник,

7—башенный смолоотделитель,

8—электрофильтр,

9—смолоотделитель,

10—напорный бак,

11—водяной скруббер,

12 —водяной скруббер,

13—осушитель ацетилена,

14—стабилизатор растворит.,

15—кипятильник,

16—реакционная печь,

17—холодильник дымов, газов,

18—сборник смолы,

19—сборник воды,

20—холодильник после компресс,

21—абсорбер диацетилена,

22—абсорбер ацетилена,

23—десорбер ацетилена,

24—кипятильник,

25—смеситель. .

3.Производство ацетилена термоокислительным пиролизом метана

Сущность термоокислительного пиролиза метана заключается в том, что тепло, необходимое для реакции превращения метана в ацетилен, получается за счет окисления (сжигания) части метана.

Основными реакциями термоокислительного пиролиза метана являются:

СН4+0,5О2 ↔ СО+2Н2+6,1 ккал/г-моль,

2СН4 ↔ С2Н2+ЗН2—91,1 ккал/г-моль

Быстрый вывод реакционной смеси из зоны реакции и резкое понижение температуры — закалка — способствует прекращению распада ацетилена, повышая его выход. Существенным является соотношение между количествами метана и кислорода.

Процесс получения ацетилена возможно осуществить в многоканальном реакторе (способ Заксе), состоящим из смесителя, диффузора и горел очной плиты с большим числом каналов. Скорость движения исходных компонентов 15—50 м/сек. Этот способ получил пока наибольшее распространение.

Одноканальные реакторы Гриненко имеют реакционную зону — капал—относительно малого диаметра. Скорость движения газов в зоне реакции равняется, 330—550 м/сек. Стабилизация пламени осуществляется путем подачи дополнительного кислорода через топочную камеру.

Концентрация ацетилена в газах пиролиза составляет 8—10%, поэтому для дальнейшей переработки его необходимо выделить из этих газов (см- схему № 3).

По описываемой схеме производство ацетилена осуществляется в многоканальном реакторе, выделение ацетилена производится адсорбцией селективным растворителем—диметилформамидом. Сырьем является природный газ, содержащий 92—95% метана и 95—99% кислорода.

Кислород и природный газ очищаются в фильтрах 15 и 16 от окислов железа и других примесей, могущих вызвать воспламенение смеси до реакционной зоны, и поступают в подогреватели, вмонтированные в общую печь 13. Подогрев газов, идущих на реакцию, производится теплом, полученным от сжигания топливного газа. Во избежание перегрева природного газа и кислорода в топку подогревателей вводятся циркуляционные дымовые газы, часть которых сбрасывается для использования под котлами-утилизаторами. Циркуляция дымовых газов осуществляется газодувками, выдерживающими высокую температуру. Нагретые кислород и природный газ поступают в реактор 17. В его смесителе газы смешиваются, проходят диффузор, затем горелочную плиту, по каналам которой смесь газов направляется в реакционную зону. В зоне реакции происходит образование ацетилена и протекают побочные реакции, приведенные выше. Продукты реакции проходят через зону закалки, резко охлаждаясь водой, подаваемой форсунками под горелочную плиту.

Вода из реактора, загрязненная смолой и сажей, поступает в отстойник 20, из которого центробежным насосом возвращается в реактор. Часть йоды откачивается на очистку. Охлажденный газ пиролиза из реактора уходит в скруббер 14 для очистки от сажи и смолы водой. Окончательная очистка от этих примесей производится в электрофильтре 1, смонтированном на скруббере.

Поступающий на разделение газ пиролиза нагнетается турбокомпрессором в абсорбер ацетилена 2, орошаемый диметилформамидом и конденсатом из сборника 21 и холодильника 22.

Диметилформамид из абсорбера 2 дросселируется в десорбер 3, работающий при атмосферном давлении, сверху десорбера отбираются возвратные газы. Растворенный в диметилформамиде ацетилен выделяется и промывается в промывателе 4 и направляется в газгольдер потребителя. Диметилформамид, вытекающий из десорбера 5, с некоторым содержанием ацетилена центробежным насосом через теплообменник 25 подается в десорбер второй ступени 5, работающий под вакуумом. Вытекающий из него диметилформамид, не содержащий газов, через теплообменник 25 и холодильник 24 возвращается в сборник 21, из которого подается на орошение абсорбера 2. Высшие ацетилены из десорбера второй ступени 5 поступают в промыватель 12, орошаемый конденсатом из сборники 23. Промывные воды из промывателя стекают в десорбер 5. Пары высших ацетиленов через барометрический конденсатор 7 и лопушку 8 вакуум-насосом подаются в отделение пиролиза. Вода из барометрического конденсатора сбрасывается через барометрический стакан 18. Сверху из десорбера 5 ацетилен возвращается в десорбер 3.
