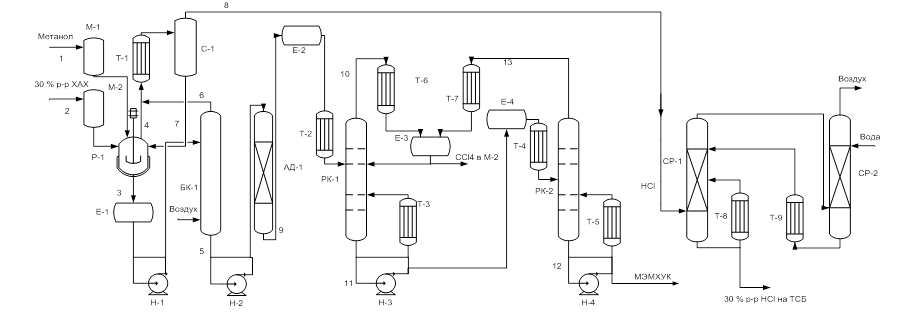

Технологическая схема получения метилового эфира монохлоруксусной кислоты.

М – мерник; Е – емкость; Р – реактор; С – сепаратор; Т – теплообменник; СР – скруббер; БК – барбатажная колонна; АД – адсорбер; РК – ректификационная колонна.

ОПИСАНИЕ СХЕМЫ ПРОЦЕССА

Начнем с того, что на сам узел двумя потоками поступает сырье такое, как метанол в М – 1 (поток 1) и 30 % раствор хлорацетилхлорида (ХАХ) в М – 2 (поток 2), соответственно. Мерники в данном случае служат для того, чтобы соблюсти пропорции в мольном соотношении к сырью 1:1.

Далее производится загрузка в реактор Р – 1 определённого количества ХАХ, к нему при постоянном перемешивании порциями подают метанол. Температура в реакторе самопроизвольно поднимается до 45°С, процесс сопровождается выделением хлористого водорода и заканчивается за 45 – 60 минут. Окончание реакции служит взятая проба на отсутствие ХАХ.

В процессе реакции происходит накопление паров хлористого водорода, метанола. Для предотвращения избыточного давления в аппарате предусмотрена схема охлаждения паров (поток 4) в Т – 1 и сепарация в С – 1, где происходит конденсация паров метанола и возврат в его в реактор потоком 6. Хлористый водород после сепарации направляется на узел получения 30 % соляной кислоты потоком 8.

Основной аппарат – реактор Р – 1:

Т на входе в реактор 20 – 25 °С.

Т на выходе 40 – 45 °С.

Т процесса 40 – 45 °С.

Р процесса 1–1,5 кгс/см2

Реактор представляет собой аппарат емкостного типа с перемешивающим устройством и рубашкой, изготовлен из стали марки Вст3сп5, 09Г2С и 12Х18Н10Т, внутри футерованный. Подвод сырья осуществляется через крышку аппарата, опорожнение через днище. Теплоноситель в рубашке – вода.

После окончания реакции продукт сгружают в емкость Е – 1 (поток3), далее насосом Н – 1 происходит подача нашего продукта в барбатажную колонну БК – 1. Где с помощью подачи воздуха происходит поглощение остатков паров метанола и хлористого водорода. Опять же чтобы не было потерь метанола происходит отдув потоком 6 в Т –1.

Чтобы более полно убрать коррозионно-активное вещество в моем продукте и вообще на линии производства, я на данном предприятии предусмотрел процесс адсорбции. Т.е. смесь после БК – 1 поступает в адсорбционную колонну АД – 1, в которой находится обезвоженный гидроксид кальция. В основном большое количество хлористого водорода удаляется во время реакции около 80 %, в барбатажной колонне 15 – 20 %. Адсорбционная колонна может и не работать в основном режиме, если на выходе из БК – 1 допустимая концентрация хлористого водорода не превышает норму.

Потоком 9 продукт последовательно поступает в емкость Е – 2 и нагреваясь в теплообменнике Т – 2 подается в ректификационную колонну РК – 1, где происходит отделение четыреххлористого углерода. Пары с верха колонны потоком 10 поступают в теплообменник Т – 6, где они конденсируются. Конденсат поступает в емкость Е – 3, он же и является флегмой для колонны РК – 1. Избыток конденсата с Е – 3, отводится в мерник Е – 2 или на узел получения ХАХ.

Ректификационная колонна РК – 1:

Т на входе 65 – 80 °С.

Т верха колонны 70 – 80 °С.

Т куба колонны 90 – 100 °С.

Аппарат колонного типа, внутри которого расположены ситчатые тарелки, типа ТСР – 1.

Затем наш конечный продукт потоком 11, метиловый эфир монохлоруксусной кислоты (МЭМХУК), с куба колонны РК – 1 поступает на нагнетание в насос Н – 2, который подает его в емкость Е – 4. Откуда он поступает в теплообменник Т – 4 и далее в колонну РК – 2.

На самом деле вторая ректификационная колонна нужна лишь для того, чтобы полностью отделить четыреххлористый углерод от МЭМХУК. Если в процессе достигается полное отделение его на первой стадии, то колонна РК – 2 будет находиться в резерве.

Ректификационная колонна РК – 2:

Т на входе 75 – 90 °С.

Т верха колонны 80 – 90 °С.

Т куба колонны 90 – 100 °С.

Аппарат колонного типа, внутри которого расположены ситчатые тарелки, типа ТСР – 1.

Продукт отводится с куба колонны, охлаждается и поступает на ТСБ.

ТЕХНИКА БЕЗОПАСНОСТИ

ФИЗИЧЕСКАЯ ОПАСНОСТЬ: Пар тяжелее воздуха.

ХИМИЧЕСКАЯ ОПАСНОСТЬ: Вещество разлагается при сжигании с образованием едких дымов хлористого водорода. Реагирует с восстановителями и окислителями.

НОРМАТИВЫ ДЛЯ РАБОЧЕЙ ЗОНЫ: Российские нормативы: максимально разовая ПДК в воздухе рабочей зоны 5мг/м3. Класс опасности: 3 (1998).

ПУТИ ПОСТУПЛЕНИЯ: Вещество может всасываться в организм при вдыхании паров через кожу и через рот.

РИСК ПРИ ВДЫХАНИИ: Опасное загрязнение воздуха будет достигаться довольно быстро при испарении этого вещества при 20°C.

ВЛИЯНИЕ КРАТКОВРЕМЕННОГО ВОЗДЕЙСТВИЯ: Вещество оказывает разъедающее действие на кожу сильно раздражает.
