В отечественной практике системы утилизации биогаза на полигонах ТБО пока не получили широкого распространения, поэтому при дальнейшем рассмотрении конструктивных особенностей систем сбора и транспорта биогаза будет учитываться зарубежный опыт. Принципиальная схема одной из таких систем на полигоне ТБО представлена на рис. 2. Система состоит из двух основных частей: газосборной сети, находящейся под разрежением, и распределительной сети потребителей биогаза, находящейся под избыточным низким или (реже) средним давлением.

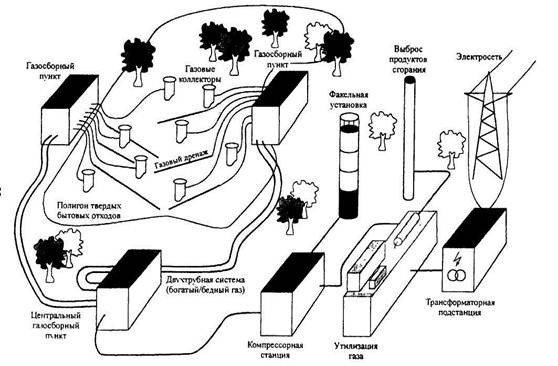

Рис. 2. Устройство системы дегазации полигонах ТБО [3]

Ниже приводятся определения важнейших элементов системы сбора газа на полигоне, представленные на рис. 2, и требования к отдельным элементам системы.

Газовые коллекторы - это трубопроводы, проложенные в толще отходов, в которых создается разрежение. Как правило, они выполняются либо вертикально в виде газовых скважин, либо горизонтально в виде перфорированных трубопроводов, однако на практике применяются и другие формы (резервуары, гравийные или щебеночные камеры и др.).

Под сборными газопроводами понимаются газопроводы, находящиеся под разрежением и ведущие к части сборных коллекторов. Для компенсации просадок они имеют гибкое присоединение к газовому коллектору, в узле присоединения располагаются контрольно-измерительные приборы (для измерения давления) и штуцеры для отбора проб газа.

В газосборном пункте объединяются сборные газопроводы. Газосборный пункт может быть выполнен в виде трубы, резервуара и т. п. и размещается в низшей точке с целью обеспечения сбора и отвода выпадающего конденсата. В газосборном пункте размещаются контрольно-измерительные приборы и устройства автоматики.

Система отведения конденсата - это устройство на газопроводе для сбора и отвода конденсата в низшей точке системы трубопроводов. В зоне разрежения конденсат отводится через сифоны, в области избыточного давления - посредством регулируемых конденсатоотводчиков. Конденсат можно также отводить как в зоне разрежения, так и в зоне избыточного давления с помощью охлаждающего устройства.

Всасывающим трубопроводом называют прямой участок трубопровода перед нагнетательным устройством, здесь также предусматриваются контрольно-измерительные приборы и устройства автоматики.

Нагнетательные устройства (вентилятор, воздуходувка и т. п.) служат для создания разрежения, необходимого для транспорта газа из тела захоронения или для создания избыточного давления при транспортировании газа к месту использования (к факельной установке, к системе утилизации и т. п.).

Компрессорная установка служит для повышения избыточного давления газа.

В машинном отделении размещаются нагнетательные устройства. Традиционными конструкциями являются контейнеры, металлические кожухи или небольшие строения (гаражи, блочные конструкции и т. д.). На крупных установках газонагнетательные устройства располагаются в машинном зале, иногда они могут размещаться на открытых площадках под навесом.

Под трубопроводами для транспорта газа понимается система трубопроводов для отвода газа с полигона под избыточным давлением.

Факельная газовая установка - это устройство, необходимое для полного сжигания газа при отсутствии газопотребления, включая устройства автоматики безопасности и регулирования.

В машинном зале или газосборном пункте размещаются установки для очистки или утилизации газа, а также пульт управления и другие устройства.

Для обеспечения достаточного сбора газа на полигонах выдвигаются следующие требования: создание эффективного разрежения в толще захоронения; минимизация подсосов воздуха; обеспечение долговременной работоспособности системы при механических и статических нагрузках; обеспечение возможности сбора газа при длительной эксплуатации полигона или свалки; увязка производительности системы дегазации с интенсивностью образования газа; возможность расширения системы. Поэтому для сбора биогаза используются трубопроводные системы большой емкости со свободным доступом к ним и по возможности кратчайшей длины. Расположение коллекторов для сбора газа может быть горизонтальным, вертикальным или комбинированным, трубопроводы должны сохранять устойчивость и прочность на протяжении всего срока эксплуатации полигона. На вновь создаваемых полигонах или новых участках полигонов можно с наращиванием высоты отходов откачивать газ снизу или монтировать систему сбора газа с горизонтальными или слегка наклонными газопроводами, которая по мере заполнения полигона дополняется газовыми скважинами. На существующих участках полигонов, как правило, практикуется бурение скважин.

В газовых скважинах вертикальных систем вследствие нагрузки сверху и давления сбоку возникают существенные механические напряжения, которые усиливаются при возникающих просадках за счет «отрицательного поверхностного трения». Для компенсации просадок скважины при глубине от 10 м необходимо выполнять телескопическими. Требования к материалу скважин обусловлены наличием в теле полигона фильтрата, в котором растворены, наряду с другими веществами, сероводород и органические кислоты. Наличие фильтрата создает коррозионную опасность и вызывает дополнительные напряжения за счет коррозионного растрескивания. По названным причинам при сооружении скважин используются коррозионно-стойкие синтетические материалы, рассчитанные на давление до 1 МПа.

Во избежание расходов на бурение при эксплуатации полигона газовые скважины можно сооружать в процессе заполнения полигона. Технологию проведения работ можно коротко описать так: обсадная труба из стали или синтетических материалов поэтапно возводится одновременно с засыпкой отходов таким образом, чтобы на глубине не менее 2 м (при общей длине около 5 м) она оставалась бы в толще отходов, затем вносится следующий слой отходов примерно на 2 м и уплотняется. Уплотнитель (компактор или бульдозер) может при укладке отходов подъезжать вплотную к обсадной трубе. Затем обсадная труба снова поднимается на 3 м, труба колодца наращивается, а кольцевой зазор засыпается щебнем. За исключением собственно процесса вытягивания обсадной трубы газовая скважина может все время быть соединена с газосборной сетью. Устройство и пример конструкции такой обсадной трубы представлены на рис. 3.

Рис. 3. Схематичное представление обсадной трубы [3]

1 - трубопровод для отвода газа; 2 - соединительная муфта; 3 - засыпка из щебня; 4 - тело захоронения; 5 - обсадная труба; 6 - направляющий элемент, 7- газонепроницаемая крышка; 8 - штуцер для отбора газа

Слабым звеном в газовых скважинах является узел присоединения к сборным газопроводам. Вследствие просадок различной величины (просадки могут достигать до 25 % толщины захороненных отходов, т. е. при высоте засыпки 20 м возможна просадка 5 м) между газовой скважиной и присоединительным трубопроводом может возникнуть сильное напряжение от растяжения [3]. Поэтому переходник часто выполняется из эластичного материала. Применяемые ранее полиэтиленовые шланги обычно становятся хрупкими, особенно под действием солнечного света, появляются трещины, нарушается герметичность. Поэтому сейчас во многих случаях используются рукава из хромированной стали. При монтаже необходимо принимать во внимание, что в таком гибком соединительном элементе не должно образовываться конденсатных мешков, которые могут стать гидравлическими затворами.
