Рассеяние (мутность), обусловленное флуктуациями плотности изотропной жидкости, можно описать уравнением: где k - постоянная Больцмана; Т - абсолютная температура; lо - длина волны в вакууме; n - показатель преломления.

В ультрафиолетовой и видимой областях спектра так же, как и в инфракрасной, возможно появление постороннего примесного поглощения, которое ухудшает оптические свойства полимеров и может вызвать окраску. Примесные группы могут возникнуть не только в процессе полимеризации, но и в результате структурных превращений в полимере и при переработке или старении, что часто приводит к окрашиванию полимеров.

Значительные потери возникают при загрязнении материалов примесями, электронные переходы которых поглощают энергию в диапазоне 0,5-1,0 мкм. Из примесей следует отметить, прежде всего, гидроксильную группу и ионы переходных металлов - железа, хрома, меди, марганца, титана, ванадия, кобальта, никеля и пр. Влияние некоторых перечисленных примесей на затухание ПОВ довольно значительно. Причем наиболее критическими примесями являются ионы железа и хрома. Зависимость показателя преломления от длины волны для наиболее распространенных оптических полимерных материалов и неорганических стекол приведена на рис. 3.

Рис. 3. Зависимость показателя преломления (а) и дисперсии (б) различных веществ от длины волны. 1 - полиметилметакрилат; 2 - кварц; 3 - полистирол; 4 - флинт

Изменение показателя преломления от температуры для прозрачных полимерных материалов составляет обычно (1-2)*10-4 на 1°С, то есть на порядок выше соответствующего температурного коэффициента лучших неорганических стекол

Резкое увеличение дисперсии в сторону коротких волн (рис. 3, б) связано с влиянием края сильного поглощения в УФ-области. Для полистирола этот край ближе к видимой области, чем для акриловых полимеров, поскольку последние обладают большей прозрачностью в УФ-области.

Актуальной технической задачей является создание материалов с заданными значениями показателей преломления. Для этого можно использовать сополимеры, показатели преломления которых занимают промежуточное положение между значениями для гомополимера.

С целью повышения показателя преломления в полимерные материалы вводят ароматические кольца, галогены (кроме фтора). Уменьшение показателя преломления до минимальной величины достигается введением фтора.

Показатель преломления зависит от метода полимеризации, влияющего на структуру полимера, от содержания незаполимеризовавшегося мономера и других факторов. Диффузия остаточного мономера к поверхности образца и его испарение с поверхности могут приводить к неоднородности материала по показателю преломления. Как правило, колебания показателя преломления проявляются в четвертом десятичном знаке.

Влияние температуры на характеристики полимеров для ПОВ

Применение ПОВ в автомобилестроении и аэрокосмической технике требует обеспечения их длительной эксплуатации при температурах 80-140°С. Возможность работы полимера при повышенной температуре определяется температурой стеклования Тg. Для полистирола и полиметилметакрилата Тg равна 100-105°С. Однако наличие в этих материалах даже 1% свободного мономера оказывает на них пластифицирующее действие, которое уменьшает Тg до 90°С и даже ниже.

Рэлеевские потери увеличиваются с повышением температуры, однако этот процесс до Тg незначителен. Увеличение потерь на рассеяние является процессом обратимым, однако, воздействие повышенной температуры в течение длительного периода времени может привести к окислению материала и уменьшению прозрачности, особенно в УФ-области спектра.

Повышенная температура отрицательно влияет на механическую прочность ПОВ и ускоряет процессы релаксации. Последний процесс - установление термодинамического равновесия (полного или частичного) - необратимый.

При создании теплостойких полимеров для ПОВ необходимо уделять внимание связи между Тg и эластичностью материала. Эта связь очень сложна и определяется не только молекулярным весом и его распределением, но и образованием сетки волосных трещин, механизмом повышения прочности за счет ориентации молекул. Полимеры с малым значением Тg имеют при комнатной температуре более высокую эластичность, чем полимеры с высоким значением Тg.

Материалы, применяемые для изготовления ПОВ

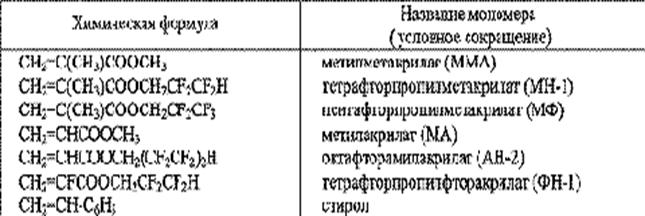

Химические формулы мономеров, из которых получены оптические полимерные материалы и световоды, приведены в таблице.

Одной из основных проблем при разработке технологии изготовления ПОВ является выбор исходных материалов. До настоящего времени единой схемы выбора не существует. Можно считать, что решающее значение имеют атомный состав, молекулярная структура и степень чистоты материалов. Эти факторы определяют весь комплекс термодинамических, физико-механических и оптических свойств полимеров для ПОВ. Материалы должны обладать высокой степенью аморфности, обеспечивающей отсутствие способности к кристаллизации как в условиях эксплуатации, так и при воздействии низких и высоких температур, механических деформаций (растяжение, изгиб, сжатие), которым подвергаются оптические волокна при изготовлении. Высокая степень аморфности способствует достижению полимерами идеального стеклообразного состояния с высоким светопропусканием и минимальным рассеянием, что особенно важно при использовании ПОВ в видимой и УФ-области спектра.

Атомный состав и молекулярная структура обусловливают реологические свойства полимеров. Влияние молекулярно-массового распределения на свойства ПОВ пока еще детально не изучено. Материалы для ПОВ, кроме рассмотренных выше требований, должы быть взаимно совместимы, так как ПОВ являются двух- или многокомпонентными изделиями. Материалы сердцевины и оптической оболочки должны совмещаться по реологическим характеристикам. Соответствие этих материалов по реологии особенно важно при изготовлении ПОВ методом экструзии.

Для того чтобы в процессе получения ПОВ была сформирована бездефектная граница раздела, полимеры должны иметь высокие адгезионные свойства. В то же время материалы должны обладать взаимной химической индифферентностью и малой растворимостью. В противном случае произойдет размывание отражающей границы раздела сред, что приведет к высоким потерям на излучение. Материалы сердцевины и оптической оболочки должны совмещаться между собой по ТКЛР. Если ТКЛР оболочки меньше, чем у сердцевины, оболочка находится в сжатом состоянии, что повышает механическую прочность ПОВ.

Количество материалов, применяемых при изготовлении ПОВ, достаточно велико. ПОВ изготавливают путем комбинирования этих материалов, один из которых используют для получения сердцевины, а другой для получения оптической оболочки.

Материалы для сердцевины ПОВ

Одно из первых мест среди прозрачных полимерных полимеров занимает полиметилметакрилат (ПММА). Отличительной его характеристикой является высокая прозрачность и атмосферостойкость (по сравнению с другими прозрачными полимерами). Термостабильность ПММА определяется реакцией деполимеризации. Интенсивная деструкция ПММА происходит при 250°С. Гораздо раньше наблюдается выделение летучих компонентов и образование пузырей. При температуре выше 230°С появляется желтое окрашивание.
