Следует отметить, что для резиновых смесей на основе этих каучуков как скорости вулканизации, так и другие параметры имеют близкие значения. Снижения скорости вулканизации, которое наблюдалось у термомеханически обработанных каучуков (см. табл.1), здесь не происходит.

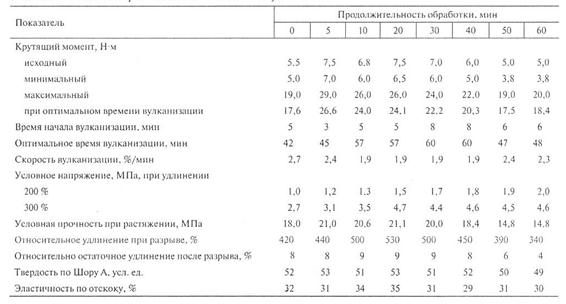

Таблица 1

Влияние продолжительности механической обработки СКС-30РП на вулканизационные характеристики резиновых смесей на его основе и физико-механические свойства вулканизатов

Как видно из полученных данных, прочностные показатели резин на основе хлорсодержащих каучуков СКС-ЗОРП выше, чем для резин на основе исходного каучука. Относительное и остаточное удлинения резин на основе каучуков СКС-ЗОРП, модифицированных в области I с применением модификаторов М1 и М2, несколько выше, чем в случае резин на основе СКС-ЗОРП, модифицированных в областях II и Ш.

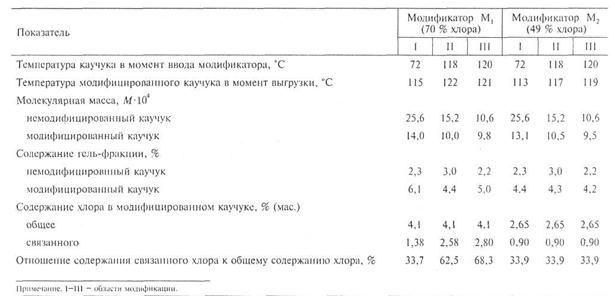

Таблица 2

Влияние типа модификатора и температуры на некоторые характеристики исходного и модифицированных каучуков СКС-ЗОРП

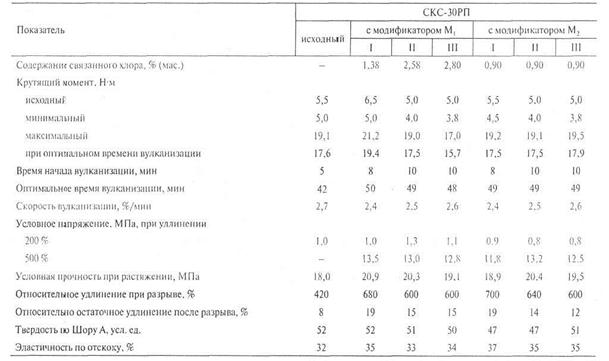

Таблица 3

Влияние типа модификатора на вулканизационные характеристики резиновых смесей на основе СКС-ЗОРП и физико-механические свойства вулканизатов

Исходя из экспериментальных данных, приведенных в табл. 3, можно предположить, что хлорсодержащие каучуки СКС-ЗОРП, полученные в области модификации I с применением как модификатора М1 так и модификатора М2, должны иметь близкие структуры. Близость структурных характеристик должна наблюдаться также у хлорсодержащих каучуков, полученных, в областях модификации II и III. Оптимальные свойства резин на основе модифицированных каучуков СКС-ЗОРП указывают на то, что их структурные различия не столь значительны. Это подтверждает предположение, что доминирующей реакцией в процессе термомеханохимической модификации каучука СКС-ЗОРП является реакция теломеризации. Незначительное различие в свойствах этих каучуков, по-видимому, связано с частично протекающими реакциями гидрохлорирования.

Таким образом, показано, что в отличие от хлорсодержащих каучуков СКИ-3, ЭПДК и БК, хлорсодержащие каучуки СКС-ЗОРП не проявляют существенной склонности к увеличению скорости вулканизации. Однако, учитывая, что эти каучуки имеют достаточно высокий уровень физико-механических показателей, можно предположить, что в зависимости от содержания связанного хлора они должны обладать комплексом новых свойств (например, повышенной адгезией, маслобензостойкостью, способностью к совулканизации с хлорсодержащими каучуками и др.).

ВЫВОДЫ

Таким образом, бутадиен-стирольные каучуки обладают комплексом химических свойств, характерных для низкомолекулярных соединений. Вместе с тем, по своей реакционной способности и свойствам продуктов они отличаются.

Бутадиен-стирольные каучуки могут участвовать в реакциях по двойной связи (каталитическое гидрирование, присоединение галогенов, галогеноводородов, гидратация, эпоксидирование), а также с участием ароматического кольца (алкилирование, галогенирование, окислительная деструкция).

Реакционную способность полимеров лимитирует, как правило, диффузия. На реакционную способность также влияет ряд эффектов, обусловленных структурой макромолекул.

Полимераналогичные превращения являются перспективными для исследований в области разработки новых материалов с уникальными свойствами, улучшения свойств существующих полимеров, при разработке полимерных носителей со специфическими функциональными и активнымигруппами для синтетических, каталитических и ферментативных процессов и для процессов разделения в аналитической химии.

СПИСОК ЛИТЕРАТУРЫ

1. Федтке М. Химические реакции полимеров: пер. с нем. – М.Химия, 1990 – 152 с.

2. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Федорова Г.А., Корнев А.Е. Термомеханохимическая модификация бутадиен-стирольного каучука (СКС-30РП) в присутствии хлорсодержащих реагентов. – Каучук и резина 2006 №3. С. 20

3. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Корнев А.Е. Влияние термомеханохимических превращений диеновых эластомеров на некоторые характеристики резиновых смесей и резин на их основе. – Каучук и резина, 2002, №4. С. 18.

4. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Корнев А.Е. Термомеханохимическая модификация диеновых эластомеров хлорсодержащими реагентами. – Каучук и резина. 2002. №4. С. 20.

5. Андриасян Ю.О., Попов А.А., Гюлбекян А.Л., Корнев А.Е., Федорова Г.А. Хлорсодержащие органические соединения в качестве модифицирующих добавок для эластомеров. – Каучук и резина. 2002. №6. С.44.

6. Андриасян Ю.О., Попов А.А., Ронкин Г.М., Корнев А.Е., Карпова С.Г. Термомеханохимическая модификация этилен-пропилен-диенового каучука хлорсодержащими реагентами. – Каучук и резина. 2002 №6. С.13.

7. Гауптман З., Грефе Ю., Ремане Х., Органическая химия: пер. с нем. – М.Химия, 1979 – 832 с.
