Омыление ПВА может быть осуществлено различными способами. В зависимости от природы катализатора и среды, в которой производится реакция, различают алкоголиз, гидролиз, аминолиз и аммонолиз ПВА. Эти реакции протекают по следующим схемам:

Алкоголиз:

Кислотный гидролиз:

Щелочной гидролиз:

Аминолиз:

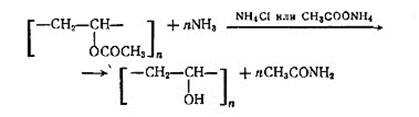

Аммонолиз:

Получение

В промышленности поливинилацетат получают радикальной полимеризацией винилацетата в растворе, эмульсии или суспензии. Мономер винилацетата диспергирует в воде при сильном перемешивании в присутствии эмульгаторов. В этой дисперсии мономера в воде при введении ингибитора начинается процесс полимеризации. Постепенно формируется поливинилацетат, который растворяется в остаточном мономере, но не растворяется в воде, с которой он образует эмульсию. Наряду с линейным может образовываться и разветвленный поливинилацетат.

В процессе полимеризации в растворе (обычно в метаноле) при 60-65 0C в присутствии инициатора получаемый поливинилацетат перерабатывается главным образом в поливиниловый спирт. В случае непрерывного процесса реакцию прекращают при степени превращения винилацетата 50-65%; образующийся поливинилацетат имеет меньше разветвлений, его степень полимеризации достигает 1800-2000.

Эмульсионную полимеризацию винилацетата в воде проводят при 65-900C в присутствии защитных коллоидов (например, поливинилового спирта, гидроксиэтилцеллюлозы) или ПАВ и окислительно-восстановительных инициирующих систем.

Выпускается в виде гранул (бисера), водных дисперсий или растворов (лаков).

Способы отверждения

Отверждение может происходить вследствие различных механизмов, которые в основном делятся на три группы:

1. Отверждение с добавлением солей металлов.

2. Отверждение с добавлением термореактивных смол, полученных в результате конденсации формальдегида.

3. Отверждение с добавлением изоцианата.

Применение в промышленности

Мировое производство поливинилацетата превышает 2,5 млн. т/год и имеет тенденцию к росту. Поливинилацетат впервые был получен в США в 1914.

Этот относительно дешевый термопласт находит широкое применение. Большая часть поливинилацетата выпускается в виде водных дисперсий (концентрация 50-55%, размер частиц 0,05-2 мкм), из которых изготовляют водоэмульсионные краски, клеи, шпатлевки и др. Поливинилацетат применяется в производстве лаков, где он ценен благодаря высоким свойствам прилипания (адгезии), пластичности, светостойкости и бесцветности.

Растворы поливинилацетата в органических растворителях - клеи. Высокие клеящие свойства открывают возможности для его применения при склейке древесины. В виде эмульсий он применяется для мастичных полов, не подвергающихся увлажнению, и для получения полимербетонов.

Клей ПВА - раствор поливинилацетата в воде, с пластификатором и специальными добавками. Применяют для склеивания различных материалов друг с другом.

Виды (наиболее распространенные):

· Клей ПВА бытовой (обойный) применяется для склеивания изделий из бумаги, для приклеивания бумажных и моющихся обоев на бумажной основе на оштукатуренные, деревянные и бетонные поверхности. По внешнему виду представляет собой однородную, без комков, массу белого или кремового цвета. Морозостойкость бытового клея ПВА составляет 6 циклов замораживания-оттаивания при −40 °C.

· Клей ПВА канцелярский (ПВА-К) применяется для склеивания бумаги, фотобумаги, картона. По внешнему виду представляет собой вязкую жидкость белого или слегка желтоватого цвета, без комков и механических включений; допускается поверхностная плёнка. Клей неводостоек, неморозоустойчив.

· Клей ПВА универсальный (ПВА-МБ) применяется для склеивания изделий из дерева, бумаги, картона, кожи, для приклеивания бумаги, ткани на деревянные, стеклянные, металлические поверхности, в качестве компонента рецептур шпатлевок, грунтовок, бетонных смесей на водной основе. По внешнему виду представляет собой вязкую массу белого или слегка желтоватого цвета, без комков и посторонних включений. Морозостойкость составляет 6 циклов замораживания-оттаивания при −20 °C.

· Клей ПВА супер (ПВА-М) применяется для склеивания изделий из дерева, бумаги, картона, стекла, фарфора, кожи, тканей, а также приклеивания фотографий, линолеума, облицовочных плиток при ремонте. По внешнему виду представляет собой вязкую массу белого или слегка желтоватого цвета, без комков и посторонних включений. Морозостойкость составляет 6 циклов замораживания-оттаивания при −40 °C.

· Дисперсия ПВА - водный раствор полимера, стабилизированный защитным коллоидом, как правило, другим высокомолекулярным соединением (например поливиниловым спиртом), отличается высокой клеящей способностью. По внешнему виду представляет собой вязкую жидкость белого или слегка желтоватого цвета (желтизну придает в основном пластификатор), без комков и посторонних механических включений; допускается поверхностная пленка. Морозостойкость непластифицированной дисперсии составляет 4 цикла замораживания-оттаивания. Дисперсия ПВА находит широкое применение:

· в строительстве, как добавка в строительные растворы;

· в стекольной, текстильной, полиграфической, обувной и кожевенной промышленности;

· в производстве вододисперсионных красок, сигарет, упаковок, техно-тканей, бытовой химии;

· при склеивании дерева, бумаги и картона.

Добавление в строительные растворы ПВА повышает адгезию растворов к основам и пр., придает пластичность, увеличивает прочность конечного изделия.

Заключение

Живая природа представляет собой форму существования высокомолекулярных соединений. Она развивается в окружении и действии с неорганическим миром, построенным в основном из ВМС. Только вода и воздух распространены на земном шаре так же широко, как ВМС.

Человечество для удовлетворения своих нужд так же создает и использует высокомолекулярные материалы. По своей значимости для человечества с высокомолекулярные материалами конкурируют лишь металлы, как конструкционные материалы, топливо как источник энергии и пищевые продукты. Такое широкое распространение и необычайно высокое значение ВМС вытекает из их общих свойств, обусловленных громадной величиной и сложностью макромолекул.

Многообразие ВМС неограниченно. Отсюда вытекает еще большее многообразие явлений природы, особенно жизненных явлений, т.к. подавляющее большинство природных процессов представляют собой процессы образования, изменения и превращения высокомолекулярных тел. Характеризуя значения многообразия органических ВМС, один из создателей макромолекулярной химии – Герман Штаудингер в 1932г. указывал, что для понимания жизненных процессов биологическая химия требует бесконечного числа органических веществ, и, соответственно, бесконечного ряда возможных реакций.
