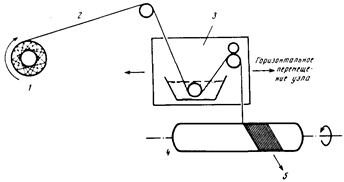

Рис.13. Схематическое изображение метода наматывания волокна

1- подающая катушка; 2 - непрерывная нить; 3 - узел для пропитки волокна и отжима смолы; 4 - сердечник; 5 - пропитанные смолой волокна, намотанные на сер­дечник

Наматыва­ющая машина (рис.13) сконструирована так, чтобы волокна могли наматываться на сердечник определенным образом. Натяжение волокна и способ его наматывания очень важны с точки зрения конечных деформационных свойств готового изделия.

МЕТОД ОПРЫСКИВАНИЯ. В этом методе используют пульверизатор с многоручьевой головкой. Струи смолы, отвердителя и нарезанного волокна одновременно подаются из пульверизатора на поверхность формы (рис.14), где они образуют слой определенной толщины. Нарезанное волокно определенной длины получают непрерывной подачей волокон в измельчающую головку ап­парата. После достижения требуемой толщины полимерную массу при нагревании отверждают. Распыление является экспресс-методом для по­крытия больших поверхностей. Многие современные пластические изделия, такие, как грузовые платформы, резервуары для хранения, кузова грузо­виков и корпуса кораблей, получают именно этим методом.

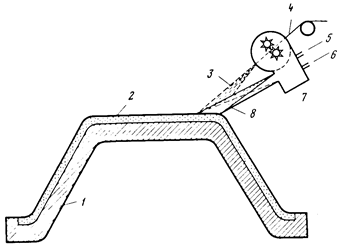

Рис.14. Схематическое изображение метода опрыскивания

1 — форма; 2 — распыленная смесь нарезанного волокна и смолы; 3 — струя на­резанного волокна; 4 — непрерывное волокно; 5— смола; 6— отвердитель; 7 — узел для нарезания волокна и распыления; 8 — струя смолы

ДРУГИЕ МЕТОДЫ. Кроме описанных выше методов, в производстве армированных пласти­ков известны и другие, каждый из которых имеет свое специфическое назначение. Так, метод изготовления непрерывных слоистых материалов используют для производства непрерывных листов армированных слоистых пластиков различной толщины. В этом процессе каждый отдельный слой тканой ленты, поступающей с рулонов, пропитывают смолой и отвердителем, а затем спрессовывают вместе, пропуская через систему горячих валков. После отвердения под действием температуры получают слоистый пластик I требуемой толщины (рис.15). Толщину материала можно варьировать, изменяя количество слоев.

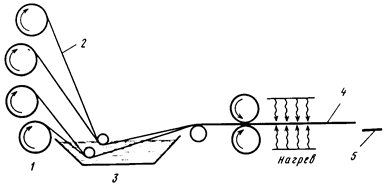

Рис.15. Схематическое изображения метода производства непрерывных слоис­тых материалов

1— подающие катушки; 2 — непрерывные листы стеклоткани; 3 — ванна для про­питки в смеси смолы с отвердителем; 4 - непрерывный слоистый пластик; 5 - слоис­тый пластик, нарезаемый на куски необходимого размера

Другой метод, известный как метод получения одноосно ориентирован­ного волокнистого пластика, позволяет изготовить из непрерывных пуч­ков волокон такие изделия, как полые прутья или рыболовные удочки. Этот процесс сравнительно прост. Непрерывный пучок волокон, предвари­тельно обработанный смолой и отвердителем, протягивают через фильеру соответствующего профиля (рис.16), нагретую до определенной тем­пературы. На выходе из фильеры профилированное изделие продолжают нагревать. Отвержденный профиль вытягивают из фильеры системой враща­ющихся валков. Этот процесс несколько напоминает экструзию с той лишь разницей, что при экструзии полимерный материал проталкивают через фильеру изнутри с помощью вращающегося шнека, а в описанном методе материал протягивают через выходное отверстие фильеры с внеш­ней стороны.

Рис.16. Схематическое изображение метода получения одноосно ориентированно­го волокнистого пластика

1 — непрерывный пучок волокон, пропитанный смолой и отвердителем; 2 — нагре­вательный элемент; 3 — фильера; 4 — вращающиеся вытягивающие валки; 5 — гото­вое изделие, нарезанное на куски; 6 — профиль готового изделия

Кроме того, смесь, содержащая нарезанные волокна, смолу и отверди­тель, может быть сформована любым другим подходящим методом, на­пример методом прямого прессования. Термопластичные материалы, наполненные нарезанными волокнами, могут быть сформованы прямым прессованием, литьем под давлением или экструзией для получения конеч­ного продукта с улучшенными механическими свойствами.

2.10 ПРЯДЕНИЕ ВОЛОКОН

Полимерные волокна получают в процессе, называемом прядением. Существуют три принципиально различных метода прядения: прядение из расплава, сухое и мокрое прядение. В процессе прядения из расплава полимер находится в расплавленном состоянии, а в других случаях - в виде растворов. Однако во всех этих случаях полимер, в расплавлен­ном или растворенном состоянии, протекает через многоканальный мундштук, представляющий собой пластину с очень мелкими отверстиями для выхода волокон.

ПРЯДЕНИЕ ИЗ РАСПЛАВА. В своей простейшей форме процесс прядения из расплава может быть представлен следующим образом. Первоначально полимерные чешуйки расплавляют на нагретой решетке, превращая полимер в вязкую подвиж­ную жидкость. Иногда в процессе нагревания происходит образование комков вследствие протекания процессов сшивания или термической деструкции. Эти комки могут быть легко удалены из горячего полимер­ного расплава пропусканием через систему блок-фильтров. Кроме того, для предотвращения окислительной деструкции расплав следует защищать от кислорода воздуха. Это достигается в основном созданием вокруг расплава полимера инертной атмосферы азота, СОд и водяного пара. Дози­рующий насос подает расплав полимера с постоянной скоростью на много­канальный мундштук (фильеру). Расплав полимера проходит через систему мелких отверстий мундштука и выходит оттуда в виде непрерывных и очень тонких мононитей. При контакте с холодным воздухом происходит мгновенное затвердевание волокон, выходящих из фильер. Процессы охлаждения и отвердения могут быть в значительной мере ускорены при обдувке холодным воздухом. Выходящие из фильер твердые мононити наматываются на катушки.

Важная особенность, которую следует учитывать в процессе прядения из расплава, заключается в том, что диаметр мононити в значительной степени зависит от скорости, с которой расплавленный полимер проходит через фильеру, и от скорости, с которой мононить вытягивают из фильеры и сматывают на катушки.

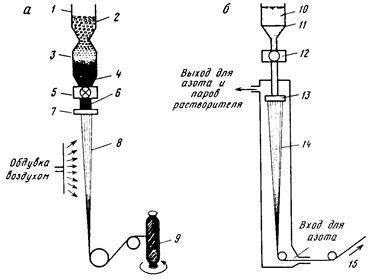

Рис.17. Схематическое изображение процессов сухого прядения (а) и прядения из расплава (б)

1 — загрузочная воронка; 2 — полимерные чешуйки; 3 — нагретая решетка; 4 — го­рячий полимер; 5 — дозирующий насос; б — расплав; 7— многоканальный мундштук, 8 — свежеспряденное волокно; 9 — катушка; 10 — раствор полимера; 11 — фильтр;

12 — дозирующий насос; 13 — многоканальный мундштук; 14 — свежеспряденное во­локно; 15 — на катушку
