Содержание

Введение

1. Основы подготовки нефти к переработке

1.1. Дегазация нефти

1.2. Стабилизация нефти

1.3. Нефтяные эмульсии

1.4. Способы разрушения нефтяных эмульсий

1.5. Обезвоживание нефти

1.6. Обессоливание нефтей

1.7. Основные виду электрообессоливающих установок

2. Характеристика исходного сырья

3. Технологическая схема первичной подготовки нефти

3.1. Описание технологического процесса установки подготовки нефти (УПН)

3.1.1. Описание технологической схемы

3.1.2. Резервная схема работы

3.1.3. Схема приготовления и закачки реагента-деэмульгатора

3.1.4. Освобождение аппаратов от продуктов и установка заглушек

3.2. Регламент работы установки подготовки нефти

3.2.1. Общая характеристика цеха УПН

3.2.2. Нормы технологического режима работы УПН

3.2.3. Контроль технологического процесса. Система сигнализации и блокировки УПН

3.2.4. Порядок пуска и остановки УПН

3.3.Основные правила безопасного ведения технологического процесса

3.4. Возможные неполадки технологического процесса.

3.5. Аварийная остановка УПН

3.6. Мероприятия по охране окружающей среды

3.6.1. Выбросы в атмосферу дымовых газов, потери от испарения факельных выбросов

4. Расчет электродегидратора

4.1. Условия расчета

4.2. Расчет электродегидратора

5. Продукция установки УПН

6. Материальный и тепловой балансы

Заключение

Список сокращений

Список использованных источниковa

Введение

Один чудак из партии геологов

Сказал мне, вылив грязь из сапога:

"Послал же бог на голову нам олухов!

Откуда нефть – когда кругом тайга?

И деньга вам отпущены - на тыщи те

Построить детский сад на берегу:

Вы ничего в Тюмени не отыщите –

В болото вы вгоняете деньгу"

В. Высоцкий

Нефть – единственное жидкое ископаемое, добываемое с доисторических времен. И пожалуй, ни одно из природных веществ не вызвало столько споров: по сей день ученые обсуждают, можно ли назвать ее минералом или относить к горным породам, высказывают разные предположения о том, сколько нефти в недрах планеты, до какой глубины она встречается, что происходит с ней по истечении времени, как она образовалось – химизм этих процессов.

Сургутский нефтеносный район представляет из себя крупное подземное поднятие, а также своды и впадины, окружающие его. Около 30 000 квадратных километров приходится на Сургутский свод.

Удивительна история открытия перспективного в Сургутском районе Федоровского месторождения. Северо-восточнее Сургута, в долине Черной Речки. В 1963 году на этой площади была открыта нефть в песчаном пласте. По буре­нию четырех скважин залежь сочли неинтересной, поэтому дальнейшую разведку признали нецелесо­образной, к тому же были другие объекты для по­исков.

Вернулись к месторождению только в 1971 году. Сейсморазведчики провели дополнительные иссле­дования и показали, что Северо-Сургутская пло­щадь лишь часть, точнее, небольшая часть круп­ного подземного поднятия. Первая же скважина дала фонтан нефти, бурение других доказало су­ществование нового месторождения, которое ох­ватывает Северо-Сургутскую, Федоровскую, Севе­ро-Федоровскую, Моховую и Восточно-Моховую подземные структуры. В нем девять пластов с нефтью, а в двух верхних имеется и газ. В дальнейшем были открыты Комсомольское, Быстринское и другие месторождения, но Федоровское оказалось самым крупным из всех.

В 70-е годы месторождения стали разрабатываться и стали появляться промышленные объекты: дожимно-напорные станции, цеха добычи нефти и газа, цеха предварительной подготовки нефти. Так был построен и цех первичной подготовки нефти (ЦППН) и на Быстринском нефтегазодобывающем управлении (НГДУ). Этот ЦППН на сегодняшний день обслуживает шесть месторождений: комарьинское, солкинское, западно-солкинское, быстринское, вачемское, карьяунское.

Быстринскео НГДУ на сегодняшний день является одной из многих частью АО "Сургутнефтегаз". Нефть, добываемая на этом предприятии, нашла свое применение в народном хозяйстве. В основном она используется как сырье на нефтехимических предприятиях Ленинградской области. И в последние годы нефть стали экспортировать за границу.

1. Основы подготовки нефти к переработке

1.1. Дегазация нефти

Нефть, добываемая из земных недр, как правило, содержит газ, называемый попутным. На каждую тонну добытой нефти приходится 50-100 м3 попутного газа. Перед транспортировкой и подачей нефти на переработку газ должен быть отделен от нефти. Удаление газа из нефти - дегазация прово­дится с помощью сепарации и стабилизации.

В условиях нефтяного пласта при высоком давлении газы рас­творены в нефти. При подъеме нефти на земную поверхность дав­ление падает и растворенный газ выделяется. Важно в этот момент уловить его. Существует несколько схем отделения газа от нефти на про­мысле, различающихся условиями перемещения нефти и газа. Схемы первой группы характеризуются тем, что газ отделяют от нефти на кратчайшем расстоянии от скважины. После отделения газа к центральным пунктам сбора перемещается только нефть. Пример подобной схемы отделения газа от нефти приводится на рис.1а.

Газонефтяная смесь из скважины поступает, в вертикальную емкость С-1, оборудованную устройствами для предотвращения уноса нефти с газом. Эта емкость носит название трапа. Из трапа С-1 газ поступает в газосборный коллектор, а нефть - в мерник Е-1. По газосборному коллектору попутный газ передается для дальнейшей обработки на газобензиновые заводы. К коллектору подключается до ста и более скважин одного или нескольких близлежащих нефтяных месторождений. Поскольку давление, при котором происходит разделение в трапе, невысокое (1-2 ат), для подачи газа на газобензиновые заводы его сжимают компрессо­рами ЛК-1.

Нефть из мерника Е-1 самотеком или насосами подается на нефтесборный пункт, где подвергается обезвоживанию.

Підпис:

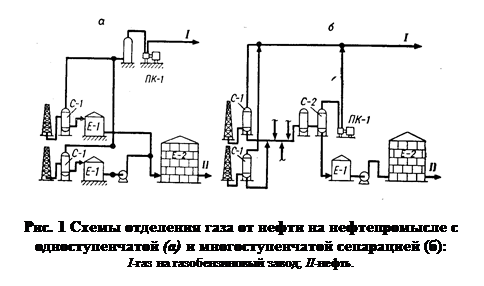

Рис. 1 Схемы отделения газа от нефти на нефтепромысле с од-но¬ступенчатой (а) и многоступенчатой сепарацией (б):
I-газ на газобензиновый завод; II-нефть.
Описанная схема отличается простотой, но не обеспечивает полноты улавливания попутного газа. После одноступенчатой сепа­рации в нефти остается до 40-50% попутного газа. Этот газ, попадая вместе с нефтью в мерники Е-1 и резервуары нефтесборных пунктов, в значительной степени улетучивается в атмо­сферу. Более эффективны системы многоступенчатой сепарации (рис. 1б).

На устье нефтяной скважины поддерживается повышенное давление. В непосредственной близости от скважины размещается газоотделитель первой ступени сепарации С-1, давление в котором равно 6-7 ат. Этого давления достаточно, чтобы без дополнитель­ного сжатия подать газ на газобензиновый завод. Из газоотделителя первой ступени нефть вместе с оставшимся в ней растворенным газом самотеком перемещается на центральный сборный пункт. На этом пункте собираются потоки от большого числа скважин. В результате снижения давления на центральном сборном пункте вновь происходит выделение газа в сепараторе С-2. Этот газ подается на газобензиновый завод компрессорами. Преимущества многоступенчатой схемы сепарации:
