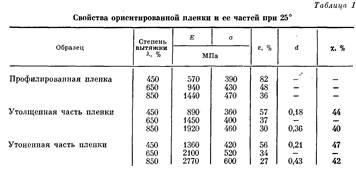

Следует обратить внимание, что профилированная пленка, несмотря на более высокую о, имеет величину модуля Е ниже по сравнению с ее утолщенной частью (табл. 1). Однако величина Е профилированной пленки при пересчете нагрузки на сечение утолщенной части практически соответствует значению модуля утолщенной части и составляет при исследуемых деформациях (450, 650 и 850%) 940, 1470 и 2000 МПа соответственно. Исходя из приведенных данных, можно предположить, что при небольших удлинениях, при которых определяется модуль упругости, основную нагрузку, связанную с деформацией валентных углов макромолекул, воспринимает менее ориентированная часть материала, в данном случае утолщенная составляющая пленки.

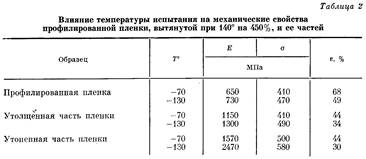

Вероятно, рассмотренные закономерности структуры профилированной пленки в процессе ее испытания при 25° должны в меньшей степени проявляться при более низких температурах. Были исследованы свойства пленочного материала при —70 и —130°. Из данных табл. 2 видно, что прочность профилированной пленки при —70° равна прочности утолщенной части, а при —130° превышает ее. В этом случае физико-механические свойства образцов определяются уже масштабным фактором, как это указано в работе [7], поскольку при таких низких температурах (ниже Тс) не происходит перераспределение массы полимера.

Таким образом, процесс деформации профилированной пленки, состоящей из чередующихся утолщенных и утоненных участков с различной исходной структурой, сопровождается перераспределением массы полимера из утолщенной части, как менее ориентированной, в утоненную. При этом происходит выравнивание структуры полимера по объему, что повышает прочность и эластичность профилированной пленки.

Как было отмечено ранее, из профилированной пленки получают фибриллированные нити, которые применяются для изготовления различных изделий. Поэтому изучение соотношения размеров составляющих пленки и ее способности к направленной фибрилляции для получения. волокнистых материалов с заданными свойствами должно быть предметом дальнейших исследований. При детализации механизма процессов ориентационного преобразования полимера необходимо также учитывать зависимость продольной вязкости от условий деформации, влияние которых впервые было показано в работах Каргина и Соколовой [8].

ЛИТЕРАТУРА

1. Половихина Л. А., Крымов А. В., Светлицкий Ю. А., Шитова О. М., Зверев М. П. //Хим. волокна. 1986. № 1. С. 20.

2. Михайлов Н. В., Горбачева В. О., Завьялова Н. Я.//Хим. волокна. 1960. № 1.С. 19

3. Quynri R. G., Riley J. L., Young D. A., Noether H. D. // J. Appl. Polymer Sci. 1959.V. 2. № 5. P. 166.

4. Зверев M. П., Половихина Л. А., Литовченко Г. Д., Иванова И. О. // Высокомолек. соед. Б. 1983. Т. 25. № 5. С. 372.

5. Каргин В. А., Соколова Т. И., Рапопорт-Молодцова Н. Я. // Высокомолек. соед. 1964. Т. 6. № 9. С. 1562.

6. Каргин В. А., Соколова Т. И., Шапошникова Т. К. // Докл. АН СССР. 1968. Т. 180.№ 4. С. 903.

7. Савицкий А. В., Горшкова И. А., Демичева В. П., Шмикк Г. Н. //Хим волокна.1982.. № 4. С. 9.

8.Каргин В. А., Соколова Т. И. //Журн. физ. химии. 1949. Т. 23. С. 540.
