2.1. А п п а р а т у р а

a-частицы, b-частицы, g-лучи и рентгеновские лучи измеряются, используя энергию частиц, которая производит усиленный импульс электрического тока в датчике. Эти импульсы считаются, давая скорость разложения. Обычно сталкиваются с тремя типами датчиков: газо-ионизационные датчики, сцинтилляционные счетчики и полупроводниковые датчики.

2.1.1. Газо-ионизационные датчики

Большинство газо-ионизационных датчиков состоит из заполненной инертным газом, таким как Ar, камеры с таким приложенным напряжением, что центральный провод становится анодом, а стенка камеры – катодом (Рис. 1). Когда радиоактивные частицы входят в трубку, они ионизируют инертный газ, производя большое число Ar+/e- ионных пар. Движение электронов к аноду, а Ar+ к катоду производит измеряемый электрический ток. В зависимости от напряжения, приложенного к камере, датчики можно разделить на ионизационные камеры, пропорциональный счетчики и счетчики Гейгера-Мюллера (ГМ).

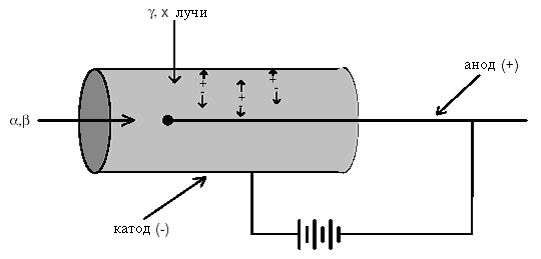

Рисунок 1. Изображение газо-ионизационного датчика.

Из-за универсальности и надежности счетчик Гейгера-Мюллера наиболее широко используется как портативный исследовательский прибор. Он особенно чувствителен к b-частицам средней и высокой энергии (например, как от 32P) давая эффективность счета 20 процентов. Счетчик ГМ также полезен в определении уровней излучения вблизи сравнительно больших (например, по крайней мере, порядка мкКи) источников g- или рентгеновских лучей средней и высокой энергии.

Датчик ГМ, однако, не особенно чувствителен к низкоэнергетическим b-частицам (например, от 35S и 14C), давая эффективность не более 5 процентов, и при этом не очень чувствителен к низкоэнергетическим g- и рентгеновским лучам (например, от 125I). Кроме того, ни ГМ, ни любой другой портативный дозиметр не способен обнаружить низкоэнергетические b-частицы от 3H.

2.1.2. Сцинтилляционные счетчики

Действие сцинтилляционных счетчиков основано на том, что заряженная частица, пролетающая через вещество, вызывает не только ионизацию, но и возбуждение атомов. Возвращаясь в нормальное состояние, атомы испускают видимый свет. Вещества, в которых заряженные частицы возбуждают заметную световую вспышку (сцинтиллицию), называют фосфóрами. Сцинтилляционный счетчик состоит из фосфора, от которого свет подается по специальному светопроводу к фотоумножителю (Рис. 2). Импульсы, получающиеся на выходе фотоумножителя, подвергаются счету.

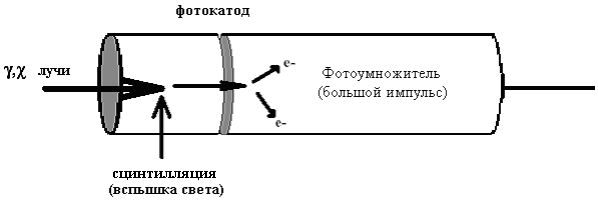

Рисунок 2. Изображение сцинтилляционного счетчика

Твердые сцинтилляционные датчики особенно полезны в качественном и количественном определении радионуклидов, испускающих g- и рентгеновские лучи. Обычный g-счетчик использует большой (например, “2x2”) кристалл йодида натрия (NaI) в пределах хорошо защищенного свинца. Пузырек с образцом опускается непосредственно в пустую камеру в пределах кристалла для счета. Такие системы чрезвычайно чувствительны, но не имеют разрешающей способности большей, чем у недавно разработанных полупроводниковых счетчиков. Портативные твердые сцинтилляционные датчики также широко используются для проведения различных типов исследований излучения. В частности исследователи, работающие с радиойодом, используют тонкокристаллический (NaI) датчик, который способен определять эмиссии от 125I с эффективностью, близкой к 20 процентам (ГМ датчик менее одного процента эффективности для 125I).

Наиболее обычное средство количественного определения присутствия b-частиц, испускаемых радионуклидами, через использование жидкого сцинтилляционного счетчика. В этих системах образец и фосфор объединяются в растворителе в пределах считающей камеры. Затем камера опускается в отверстие между двумя фотоумножающими трубками для счета. Жидкий сцинтилляционный счетчик стал существенным инструментом исследований, включающих такие радионуклиды, как 3H и 14C.

2.1.3. Полупроводниковые датчики

Полупроводниковый датчик представляет собой полупроводниковый диод, на который подается напряжение такого знака, что основные носители тока оттягиваются от переходного слоя. Следовательно, в нормальном состоянии диод заперт. При прохождении через переходный слой быстрая заряженная частица порождает электроны и дырки, которые отсасываются к электродам. В результате возникает электрический импульс, пропорциональный количеству порожденных частицей носителей тока.

2.1.4. Эффективность счета

Активная система определения излучения никогда не может видеть 100 процентов распадов, происходящих в данном радиоактивном образце. Это связано с многочисленными факторами, среди которых и конкретная система счета, и специфичные радионуклиды в образце. Количество единичных импульсов в минуту (и/м), отображаемых счетчиком, следовательно, должно отличаться от скорости распада (р/м) образца. Отношение скорости единичных импульсов (и/м) к скорости распадов (р/м), выражаемое в процентах – эффективность системы счета.

(5)

Эффективности конкретной системы счета излучения для различных радионуклидов можно определять через калибровку системы со стандартами этих же самых радионуклидов.

Поскольку каждая система счета будет регистрировать определенное число одиночных импульсов от окружающего излучения и электронного шума в счетчике (именуется фоном инструмента), то более правильная формула:

(6)

2.2. П р я м о й а н а л и з

Концентрация долгоживущего радиоактивного изотопа является по существу постоянной во время периода анализа. Активность образца может быть использована для вычисления число присутствующих радиоактивных частиц.

Пример. Активность в 10,00 мл образце радиоактивной сточной воды, содержащей была найденной 9,07´106 распадов/с. Какова молярная концентрация в образце? Период полураспада для равен 28,1 года.

Решение. Подстановка уравнения (4) в уравнение (1) и решение для N дает

Прежде, чем количество атомов может быть определено, необходимо выразить активность и период полураспада в тех же самых единицах. Преобразование периода полураспада для к секундам дает t1/2 = 8,86´108 с. Подстановка известных величин дает число атомов
