Математическое моделирование полимерных синтетических дисперсий медицинского назначения
На рис. 5 показано меню программы Table Curve. Это меню появляется сразу после открытия программы. Теперь необходимо «щелкнуть» на строчке «TableCurve Editor» (редактор). Окно редактора программы показано на рис. 6.
Рисунок 5. Основное меню программы TableCurve 2D
Рисунок 6. Окно редактора программы Table Curve 2D
В этом редакторе данные вводятся вручную в два столбца «X» и «Y». В третьем столбце вводятся веса. Если какая-либо точка зафиксирована дважды, в третьем столбце надо ввести цифру 2. По умолчанию веса выбираются равными единице.
На рис. 7 показан пример ввода данных.
Для обработки графических изображений с целью получения двух столбцов X и Y и их последующего ввода в программу необходимо «щелкнуть» на клавишу Process и выбрать команду, которая определена в задании исследования, как показано на рис. 8.

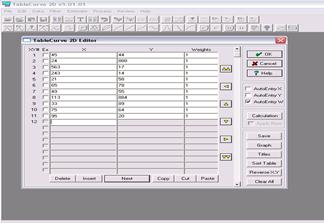

Рисунок 7. Окно редактора программы после заполнения данными параметрами

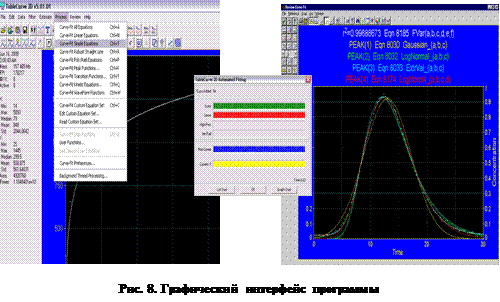

После этого в меню, выбрав функцию на дисплее, появится искомое изображение функции, заданной в начале введения работы. Графическое изображение, построенное с помощью математического пакета, представлено на рис. 8.
Надо отметить, что программа работает с изображением, сохраненными в формате «ВМР».
Программа TableCurve предназначена для построения пространственных изображений, как было сказано выше. В своей работе я буду исподьзовать TableCurve 2D.
TableCurve 2D в полной мере использовать Windows графический пользовательский интерфейс для упрощения всех аспектов деятельности - от импорта данных для вывода результатов (рис. 9). Прежде чем импортировать, просматривать данные из многих популярных форматов файлов, включая SigmaPlot, Excel, Lotus, SPSS и ASCII. После того, как ваши данные находятся в TableCurve редактор запустить автоматический процесс установки с помощью одного щелчка мыши. Выберите для всех уравнений, выберите группу из уравнения или создать собственный набор уравнений.
Рисунок 9 Основные функции математического пакета TableCurve 2D

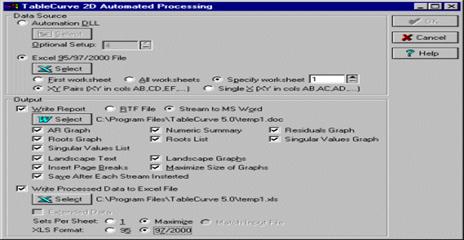

И в заключении данная программа максимально экономит время с новой автоматической пакетной обработки способность автоматически обработать большое количество данных - без необходимости программирования! При этом комплексная автоматизация потенциал, вы можете анализировать большое количество данных, в то время как вы вдали от компьютера!
TableCurve 2D автоматически генерирует вывод для каждого набора данных. Вывод может быть написана на MS Word (RTF или родовым) файл для всех графиков и числовых резюме и MS Excel для числовых данных.
Глава 5. Обработка микрофотографий с применением информационного пакета TableCurve 2D
При создании тест- систем для идентификации различных биологических объектов последние годы используют в качестве носителей биолигандов полимерные микросферы.
К числу биолигандов относятся главным образом органические соединения. Однако и неорганические лиганды, хотя их существенно меньше, играют в процессах метаболизма важную и незаменимую роль. Это неорганические анионы, такие, как галогенид-ионы (F-, С1-, I-), сульфат - и нитрат-ионы, а также гидроксил-, фосфат- и карбонат-ионы, образование и гидролиз которых вносят немалый вклад в энергетическую «копилку» живого организма. Это, наконец, нейтральные молекулы Н2О, О2, СО2, NH3. Без этих лигандов метаболизм, питание и сама жизнь организма невозможны.
Термин «микросферы» используется для описания сферических частиц с размером в диапазоне 50 нм-2 мм. Частицы с размером менее 1 мкм могут быть отнесены к «наносферам», что указывает на их малый размер. Также используются термины «микрочастицы» и «наночастицы», но без акцентирования на сферическую форму частиц.
Микросферы, получаемые из натуральных источников т.к. альбумин, желатин, декстран, хитозан – являются биосовместимыми и биодеградируемымии. Микросферы, получаемые из синтетических мономеров – т.к. стирол, 4-винилпиридин, 2-гидроксиэтил метакрилат, метиленбис – акриламид и так далее – не являются биодеградируемыми.
Существуют методы получения микросфер, способных растворяться или деградировать после завершения их функций, а также ре активироваться для повторного использования.
Свойства микросфер и наличие технологических устройств позволяет использовать их в области биосепарации, клеточной и молекулярной биологии, иммунологии, энзимологии и диагностике. Микросферы также используются для направленной доставке лекарств и экстракорпоральной терапии.
Полимерные микросферы должны удовлетворять следующим требованиям:
1. сохранять стабильность при хранении (не менее 6 месяцев);
2. иметь узкое распределение частиц по размерам;
3. иметь средний диаметр частиц в интервале 0,3-5,0 мкм и воспроизводимые свойства от партии к партии.
Промышленностью выпускается большое число полимерных суспензий различного назначения, но все они не удовлетворяют перечисленным выше требованиям. Их получают эмульсионной или суспензионной полимеризацией.
Полимеризацию мономеров проводят в присутствии ПАВ, концентрацию которого выбирают, исходя из требуемых свойств конечного продукта. Концентрация ПАВ всегда выше критической концентрации мицеллобразования.
Как правило, ПАВ – это поверхностно-активные вещества, а именно химические соединения, способные адсорбироваться на границе раздела фаз, одна из которых обычно вода, и снижать поверхностное натяжение.
Молекулы ПАВ состоят из углеводородного радикала (от 4 до 20 СН2-групп) и полярной группы (ОН, СООН, NH2, SO3H и др.).
Таким образом, ПАВ, выпавшие в воду, являются причиной широкого распределения частиц по размерам. Но этот факт, рассмотрен ниже.В качестве носителей биолигандов обычно используется полистирольные микросферы.
Их выбор определяется тем, что полистирольные микросферы не подвергаются разрушению под действием кислот, щелочей, водных растворов солей, характеризуются термостабильностью. Термическая и термоокислительная деструкции полистирола протекают при температуре выше 2000С и 2600С.
Полистирол безвреден, используется в пищевой и медицинской промышленности и легко окрашивается в любые цвета.
Полистирольные суспензии с узким распределнием частиц по размерам получают гетерофазной полимеризацией в отсутствие эмульгатора, эмульсионной и осадительной полимеризациями.
Эмульсионной полимеризацией получают полимерные микросферы с диаметрами не более 0,2 мкм, поэтому для решения поставленной в работе цели этот способ не подходит.
Метод гетгрофазной полимеризации в отсутствии ПАВ позволяет получить полимерные микросферы в заданном интервале диаметров с узким распределением по размерам. Однако эти полимерные суспензии неустойчивы в физиологическом растворе и при хранении.
