Рис. 3. Коррозия пластинки в напряженном состоянии

Если согнутую упруго пластинку (см. рис. 3) термически обработать и упругие деформации перейдут в пластические (явление релаксации), то разности потенциалов не возникает. Таким образом, при изготовлении деталей и узлов машин для снятия остаточных напряжений всегда следует термически обрабатывать изделия, если эти изделия предназначены для работы в сильно коррелирующих средах.

ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ, ВОЗНИКАЮЩАЯ ПОД ДЕЙСТВИЕМ ВНЕШНЕЙ РАЗНОСТИ ПОТЕНЦИАЛОВ

Эксплуатация деталей и узлов машин в коррозионной среде под действием наложенной разности потенциалов встречается очень редко, но может быть случайное возникновение разности потенциалов за счет нарушения изоляции, утечки тока из соседних электрических линий и т. д.

Эти случайно наложенные разности потенциалов могут приводить к опасным коррозионным разрушениям, обычно локального типа. Очень часто возникновение падения потенциала в почвах создается за счет электрического рельсового транспорта. Транспорт троллейбусного типа, работающий на двух фазах (+ и -), обычно при нормальной эксплуатации опасности не представляет.

Рассмотрим коррозионное разрушение закладных металлических конструкций (трубы, детали фундаментов, кабели) под действием утечки тока, например, с трамвайного рельсового пути, который заглублен в грунт и может иметь высокое электрическое сопротивление за счет плохо проводящих электрический ток стыков рельс. В этом случае при хорошо проводящей влажной почве возможно разветвление тока, причем часть его пойдет через почву кратчайшим путем. На рис. 4 показана схема ответвления тока с трамвайного рельса, который является обычно отрицательным полюсом (+ на проводе). На пути так называемого «блуждающего» тока может находиться металлическое сооружение — плохо изолированная труба. Примем условно, что электролит, пропитывающий почву, содержит ионыCl-, Fe3+ и Na+. Электроны, выходящие из металла (рельса), по электролиту перемещаться не могут и в месте выхода их из рельса разряжаются ионы Н+ или Fe3+ (что может привести даже к наращиванию рельса выделившимся железом). Ионы хлора будут перемещаться по почве, подходить к трубе и, разряжаясь, переводить металл в раствор; на выходе электронов из металла (трубы) также не будет коррозии, тогда как на входе в рельс ионы хлора будут вызывать коррозию. Аналогичные явления могут наблюдаться и при переменном токе, но они менее опасны.

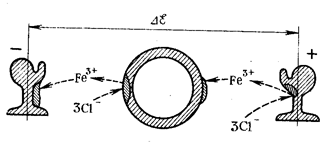

Рис. 4. Коррозия за счет блуждающих токов

Тщательное соблюдение требований к электрической изоляции (битум, полиэтилен) закладных изделий и правильной эксплуатации электрических сетей может исключить электрокоррозию, развивающуюся главным образом в городах и на предприятиях.

3АЩИТА МЕТАЛЛОВ ОТ КОРРОЗИИ

Защита металлов от коррозионного разрушения состоит из целого комплекса мероприятий по увеличению работоспособности и надежности машин и конструкций в данной среде. Часть этих мер закладывается еще в процессе проектирования, часть — в процессе изготовления машин или конструкций, а остальные меры должны быть приняты в процессе эксплуатации.

Создание рациональных конструкций. Выбор материалов и их сочетаний для данного изделия, конечно, диктуется технической и экономической целесообразностью, но должен обеспечивать его коррозионную устойчивость. Конструктор должен предусмотреть рациональные формы частей машины, допускающие быструю очистку от грязи; машина не должна иметь мест скопления влаги, которая является возбудителем коррозии.

Обработка окружающей среды. Для разных видов коррозионных процессов обработка среды принимает различные формы. Сюда можно отнести удаление или снижение концентрации веществ, вызывающих или ускоряющих коррозионные процессы, а также введение замедлителей или ингибиторов коррозии.

Так, например, высокотемпературная газовая коррозия происходит главным образом за счет кислорода воздуха или других окисляющих сред, удалить кислород из которых нельзя, так как это нарушит работу машин (двигателей) или конструкций (оболочки, плоскости и т. д.).

Поэтому обработка сводится только к. удалению катализирующих веществ или веществ, наличие которых приводит к нарушению устойчивых оксидных слоев, пассивирующих металл. Примером для первого случая обработки среды может служить удаление соединений ванадия, содержащихся иногда в сернистых мазутах. Ванадий, окисляясь до V2O5 в процессе горения мазута, действует как катализатор при разрушении металлических поверхностей

V2O2 V2O4 + O

даже при содержании его в мазутах 10-2—10-3%. Связывание ванадия в прочные соединения со степенью окисления +5 устраняет его вредное влияние («ванадиевая коррозия»).

На устойчивость оксидных слоев вредно влияет наличие галогенов, образующих летучие соединения. Поглощение галогенов или изменение состава окислительной среды (без галогенов) значительно повышает устойчивость металлических поверхностей.

К обработке среды можно в полной мере отнести и общие мероприятия по сохранению окружающей среды, требующие очистки промышленных и выхлопных газов, так как увеличение содержания в воздухе SO2, CO2, оксидов азота и других газов не только пагубно действует на окружающую природу, но и форсирует разрушение металлических конструкций в результате атмосферной коррозии, особенно в больших городах и вблизи промышленных предприятий.

Электрохимическая коррозия зависит от состава электролита, и регулирование рН и содержание ионов Cl- существенно влияют на скорость коррозии. Кислород, растворенный в электролитах (например, питательная вода паровых котлов), также форсирует коррозию с кислородной деполяризацией, и снижение его концентрации приводит к стабилизации поверхности металла. Кислород, содержащийся в питательной воде, можно поглотить, пропуская воду через фильтры из металлической стружки. Окисление стружки, которую всегда легко заменить в фильтре, предохраняет стенки котла.

В приборостроительной практике при герметизации схем обычно заменяют воздух на гелий или аргон высокой чистоты, что вообще исключает коррозию. Если есть возможность, то создается вакуум 1,33 • 10-2 — 1,33 • 10-3 Па. При необходимости сообщения приборного устройства с атмосферой и невозможности герметизации его ставят поглотители, сорбирующие влагу и диоксид углерода из воздуха и тем самым снижают возможность появления коррозионных пар.

Ингибиторы или замедлители коррозии — это вещества, пасси-вирующие поверхность металлов и препятствующие развитию коррозионных процессов. Ингибиторами могут быть как неорганические, так и органические вещества. Неорганические вещества применяются редко, главным образом при травлении металлов.

Кислые растворы (H2SO4, H3PO4) растворяют оксидную пленку на металле, а потом начинают растворять и сам металл. При добавлении соединений свинца [(СНзСОО)2Рb] свинец осаждается на металлической поверхности, свободной от оксидной пленки, и прекращает ее растворение:
