Термообработка пленки из полиоксиамида до 250° не приводит к изменениям в спектре. Выше этой температуры начинает уменьшаться интенсивность полосы 3400 см-1, появляется и увеличивается полоса поглощения бензоксазольных циклов 1670 см-1 (рис. 2,6). При прогревании до 450° практически все гидроксильные группы расходуются и перестает изменяться интенсивность полосы 1670 см-1. Таким образом, в пленке ПОА образование бензоксазольных циклов происходит в интервале температур 300—450°.

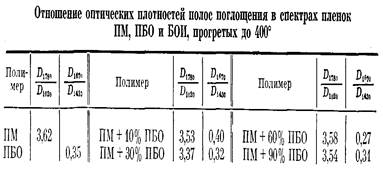

При термообработке пленок, в состав которых входят ПАК ПМ и ПОА в различных соотношениях, в спектрах происходят изменения, аналогичные изменениям в спектрах исходных компонентов: в области 100—250° идет имидизация ПАК, при температурах до 450° замыкаются бензоксазольные циклы ПВО (рис. 2, в). В таблице приведены максимальные относительные интенсивности полос 1780 и 1670 см-1 в ПМ, ПВО и БОИ. Как видно, в сополибензоксазолимидах отношение оптических плотностей полос Dnao/Dmo и DieiJDmo близки к их величинам в ПМ и ПВО. Можно полагать, что завершенность реакции циклообразования в этих полимерах практически одинакова.

На рис. 3 приведено изменение отношений оптических плотностей полос 1670 и 1780 см-1 в зависимости от содержания ПОА в исходной смеси сополибензоксазолимидов. Эту зависимость можно использовать в качестве градуировочного графика для количественного определения содержания бензоксазольных циклов в ПМ(ОН).

Синтез ароматических полиимидов осуществляли обычным двустадийным способом [6]. Получение полиимидов методом одностадийной высокотемпературной поликонденсации в растворе проводили по методике [7], а методом низкотемпературной химической имидизации - как в работе [8].

Получение сополибензоксазолимидов. Из 4,4'-диаминодифенилового эфира и пиромеллитового диангидрида в ДМФА обычным путем готовили 12,5%-ный раствор полиамидокислоты [6].

Из 3,3'-диокси-4,4'-диаминодифеншшетана и изофталилхлорида низкотемпературной поликонденсацией в диметилацетамиде с последующим высаждением в воду получали ПОА [9], который промывали, сушили в вакууме. Характеристическая вязкость равна 0,6 дл/г.

Затем брали навеску приготовленной ПАК и в ней в расчете на исходные количества диамина и диангидрида добавляли рассчитанные количества сухого ПОА (от 10 до 90%). Смесь тщательно перемешивали, оставляли на ночь в холодильнике и на следующий день из полученного раствора отливали пленки.

ИК-спектры регистрировали на спектрофотометре «Perkin — Elmer-580».

ЛИТЕРАТУРА

1.Цейтлин Г.М., Коршак В.В., Суравков О.С, Шерман Ф.К., Климова В.А. Изв.вузов. Химия и хим. технология. 1975, т. 18, № 2, с. 285.

2.Кардаш И.Е., Праведников А. Н. Высокомолек. соед. Б, 1967, т. 9, № 12, с. 873.

3.Preston h. Dewinter W., Black W., Hofferbert W.J. Polymer Sci. A-l, 1969, v. 7,

№ 10, p. 3027.

4.Коршак В.В., Виноградов А.В., Алъ-Хайдар 3.Т., Цейтлин Г.М., Родэ В.В. //Высокомолек. соед. А, 1972, т. 14, № 8, с. 592.

5.Беллами Л. Инфракрасные спектры сложных молекул. М.: 1963.

6.Адрова И.А Когон М.М., Москвина Е.М. Докл. АН СССР, 1965, т. 165, № 5,с. 1069.

7.Коршак В.В., Виноградова С.В., Выгодский Я.С. Павлова С.А., Бойко Л.В. Изв.АН СССР. Сер. хим., 1967, с. 2267.

8.Батаман Дж., Кордон Д.А. Пат. 3856752 (США).-Опубл. в сб. «Термостойкие пластики», 1975, № 43, с. 11.

9.Враз Г.И., Кардаш П.Е., Якубович А.С, Мясникова Г. В., Ардашников А.Я. Олейник А.Ф., Праведников А.II., Якубович А. Я.
