Содержание

1. Классы водорастворимых полимеров

2. Полиэлектролиты

3. Конфигурация полимера и свойства растворителя

3. Скейлинговые соотношения

4. Простейшая скейлинговая теория

5. Простейшая скейлинговая теория для систем в присутствии солей

1. Классы водорастворимых полимеров

Рассмотрим примеры некоторых водорастворимых полимеров, их свойства и применение. Во-первых, это не ионные водорастворимые полимеры с атомами кислорода или азота в основной цепи. Среди полиалкеноксидов только полиэтиленоксид растворим в воде. Полиметиленоксид не растворим в воде, несмотря на то, что он содержит в молекуле более высокую долю кислорода, чем полиэтилен-оксид. Этот полимер может быть синтезирован с различной молекулярной массой, вплоть до нескольких миллионов. Такие полимеры широко используются в косметических и фармацевтических композициях, в производстве керамики в качестве связующего и т.д. В случае полипропиленоксида в воде растворимы только олигомеры, а полимеры с более длинными цепями используются в качестве гидрофобных составных частей для получения поверхностно-активных веществ. Если заменить атомы кислорода в ПЭО на атомы азота, получим полиэтиленимин. Промышленные образцы этого полимера представлены разветвленными цепями, соотношение между вторичными, третичными и четвертичными атомами азота обычно составляет 1: 2:

1.

В результате адсорбции полимеров на частицах система ведет себя в растворе подобно полимеру с бесконечно большой молекулярной массой.

Во вторую группу водорастворимых полимеров входят полимеры, содержащие группы акриловой кислоты. Прежде всего это полиакриловая и полиметакриловая кислоты. Может показаться удивительным, что растворимость в воде ПМАК выше, чем у ПАК. Это связано с тем, что полиметакриловая кислота образует спирали таким образом, что гидрофобные группы оказываются внутри них. Полиакриловая кислота и полиэтиленоксид в водном растворе образуют комплексы, в которых атомы водороды ПАК присоединяются к кислороду ПЭО. Еще одним примером водорастворимого полимера с акриловой группой является полиакриламид. Это очень гидрофильный полимер, не чувствительный к добавкам солей; он часто используется в качестве флокулянта, поскольку обладает высоким сродством к поверхностям из-за катионной природы при низких рН.

Третья группа водорастворимых не ионных полимеров содержит в своем составе виниловые группы. В результате гидролиза поливинилацетата получается водорастворимый поливиниловый спирт, если степень гидролиза выше 86%. При степени гидролиза выше 90% для полного растворения продукта требуется нагревание. Будучи растворенным в горячей воде, ПВС остается в растворе и при охлаждении. Эта кажущаяся необратимость объясняется образованием внутримолекулярных водородных связей в твердом полимере. Хорошо растворяется в воде и поливинилпирролидон. Этот полимер имеет слабоосновный характер и легко ассоциируется в водном растворе с анионными поверхностно-активными веществами, например с додецилсульфатом натрия. Водные растворы ПВП используются в фармакологии, косметике и медицине, поскольку он малотоксичен и хорошо растворим в воде. Поливинилпирролидон используется также в композициях моющих средств, в которых он выполняет важную роль, предотвращая повторное осаждение загрязнений на волокнах.

Четвертую и последнюю группу водорастворимых полимеров составляют высокомолекулярные соединения природного происхождения. Прежде всего - это производные целлюлозы. Целлюлозу можно сделать водорастворимой за счет химического модифицирования. Обычно три гидроксильные группы в-ангидроглюкозы, из которой состоит полимерная цепь целлюлозы, служат местами модифицирования на начальных стадиях процесса. Глубина реакции с участием этих гидроксильных групп определяется средним числом прореагировавших групп. Карбоксиметил-целлюлозу получают в результате реакции гидроксигрупп целлюлозы с монохлорацетатом. В результате этой реакции получается натриевая соль карбоновой кислоты с СЗ от 0.4 до 1.4 КМЦ производится, как правило, в виде соли; рКа полимера - 4.4 и слабо зависит от СЗ. При нейтральных рН большинство карбоксильных групп находится в диссоциированном состоянии, и КМЦ не проявляет поверхностной активности. Главное применение КМЦ находит в составе моющих средств, в которых она предотвращает повторное осаждение отмытых от тканей загрязнений. КМЦ выполняет также роль диспергатора в водоосновных красках и в составах для покрытия бумаги.

Гидроксиэтилцеллюлозу получают по реакции целлюлозы, предварительно набухшей в щелочи, с этиленоксидом. Образующийся продукт является многофункциональным водорастворимым полимером, который находит широкое применение в качестве загустителя, защитного коллоида, связующего и т.д. Молярное замещение выражается молярным соотношением этиленоксидных групп к гидроксильным группам целлюлозы. Свойства водных растворов гидроксиэтилцеллюлозы зависят как от СЗ, так и МЗ. Для хорошей растворимости в воде нужно проводить процесс так, чтобы степень замещения равнялась - 0.65, а молярное замещение было равным - 1.0.

Этилгидроксиэтилцеллюлоза производится по реакции целлюлозы с этиленоксидом при последующем добавлении этиленхлорида. Структура макромолекул ЭГЭЦ показана на рис.

Полисахариды - это линейные или разветвленные полимеры, построенные из углеводных мономеров. Свойства растворов полисахаридов сильно зависят от степени замещения, степени разветвления и молекулярной массы. Полисахариды широко используются в пищевой промышленности в качестве гелеобразующих агентов.

2. Полиэлектролиты

Растворы полиэлектролитов находят широкое применение в различных технологических процессах, они используются как загустители, диспергаторы, флокулянты и т.д. Термином "полиэлектролит" иногда называют любые агрегаты, имеющие высокую плотность заряда. Однако в научной литературе этот термин принято относить к заряженным полимерам, которые и рассматриваются ниже. Для макромолекул гибких полимеров источником заряда являются карбоксилатные или сульфатные группы, а также аммониевые группы и протонированные амины. Полиэлектролиты разделяют на сильные и слабые; плотность заряда последних зависит от рН. Если полиэлектролит состоит только из мономеров одного типа, несущих функциональные ионизующиеся группы, можно определить степень ионизации просто как долю ионизованных групп от общего количества групп, способных к ионизации. Степень ионизации зависит от рН и задается следующим выражением:

где рК - константа кислотности мономера. Эта "константа" по сути таковой не является, поскольку зависит от степени ионизации. Это обстоятельство необходимо учитывать при более детальном обсуждении свойств полиэлектролитов в водных растворах.

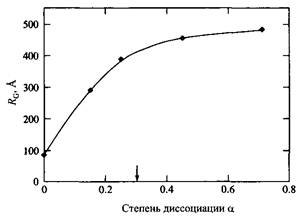

Рис. Зависимость радиуса инерции молекул поли кислоты от степени ионизации.
