Известно, что структура и свойства ПУ на основе олигомерных гли-колей во многом предопределяется характеристиками олигогликолевых составляющих [1]. В частности, это относится к способности к кристаллизации и типу возникающих кристаллических структур; способность к кристаллизации гибкой олигомерной составляющей является стимулирующим фактором для протекания сегрегационных процессов в ПУ сегментного строения [2]. Поэтому представляло несомненный интерес изучение влияния состава исходной олигогликолевой составляющей, представляющей собой бикомпонентную смесь олигоэфиров, различающихся по природе и ММ, обладающих различной способностью к кристаллизации и степенью сродства к уретансодержащему жесткому сегменту, на структуру и свойства сегментированных ПУ.

В качестве олигоэфироглнколей были выбраны ОТМГ-1000 и ОБГА-2000 (простой и сложный олигоэфпры). Проведенные ранее исследования смесей этих олигоэфиров обнаружили характерные особенности их структурообразования [3, 4].

Сегментированные ПУ получали по двустадийному способу синтеза. На первом этапе получали предполимер, состоящий из олигоэфирной смеси ОТМГ ф4 и ОБГА q>2 и 4,4'-дифенилметандиизоцианата (ДФМДИ), а на втором осуществляли удлинение цепи жестких блоков 1,4-бутандиолом. Во всех случаях синтеза соотношение олигоэфирная смесь : ДФМДИ : удлинитель оставалось неизменным 1:2:1, т. е. общее соотношение ОН-групп к NCO-группам было равно единице. Состав олигоэфирной составляющей изменялся через 0,1 моля одного из компонентов с условием, что Ф1+Ф2=1. В соответствии с изменением состава олигоэфирных блоков обозначения исследуемых ПУ имеют следующую форму: ПУ-1 содержит чистый ОТМГ, ПУ-2 — 0,9 моля ОТМГ и 0,1 моля ОБГА и так далее до ПУ-11 на основе чистого ОБГА. Логарифмическая приведенная вязкость изменялась в пределах 0,73— 0,80 дл/г.

Исследовали пленки ПУ, полученные из 20%-ных растворов ПУ в ДМФА, которые вначале сушили при 60, а затем при 80° в вакууме (давление 1,33 Па) до постоянного веса. Для достижения структурного равновесия полученные пленки выдерживали в течение 6 мес при 20—25°.

Методами исследования были рентгенография под малыми углами, сканирующая калориметрия, а также пикнометрический метод определения плотности ПУ в изооктане при 25°.

На рис. 1 приведены расчетные зависимости плотности полимера (кривая 1) и концентрации полярных групп гибкого блока (кривая 2) в зависимости от изменения cpi в составе ПУ. Рассчитанная по методике работы [5] плотность ПУ-1, как видно из рисунка, находится в хорошем согласии с экспериментальным значением. Способность олигоэфира ОБГА-2000 к кристаллизации, наряду с высокой насыщенностью водородными связями макроцепей ПУ на его основе, обусловили то, что для ПУ-11.

Симбатный ход зависимостей экспериментальной плотности полимеров и концентрации полярных групп гибкой составляющей в зависимости

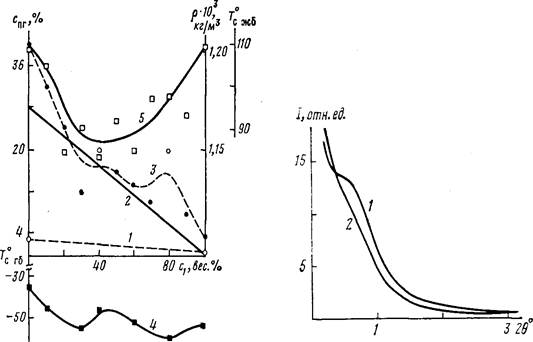

Рис. 1. Влияние концентрации гибких блоков ОТМГ ci на расчетную плотность р полимеров ПУ-1 - ПУ-11 (1), концентрацию полярных групп гибкого блока спг (2), экспериментальные значения плотности ПУ (3), Тс гб гибких блоков (4) и Та Жб жестких блоков (5)

Рис. 2. Кривые малоуглового рассеяния рентгеновых лучей образцами полимеров ПУ-1 (1) и ПУ-11 (2) от ее компонентного состава указывает на существование такой же взаимосвязи между этими характеристиками ПУ, как и ранее наблюдалось для жесткой составляющей [6, 7].

Существенно, что особенности свойств олигоэфирных смесей проявляются и в сегментированных ПУ на их основе. Из рис. 1 видно, что при количествах ОТМГ -30 и 80 вес.% в составе гибких сегментов значения плотности ПУ изменяются скачкообразно. Характерно также и то, что эти экстремумы р совпадают с экстремумами на кривой изменения Тс гибких сегментов в зависимости от их состава в ПУ. Следует отметить, что при этих соотношениях олигоэфиров в их исходных смесях, как показано в работах [3, 4], наступает обращение фаз, в результате чего структура и свойства смесей изменялись также скачкообразно. Несомненно, что проявляющиеся особенности свойств ПУ в той или иной степени отражают их структурные изменения. В связи с этим были проведены структурные исследования данного ряда ПУ методом малоугловой рентгенографии.

Отметим некоторые особенности гетерогенной структуры исходных ПУ, т. е. ПУ-1 и ПУ-11. Хорошо известно, что гетерогенность ПУ-1 обусловлена прежде всего различием электронных плотностей жестких доменов (ассоциатов жестких сегментов) и гибкой олигоэфирной матрицы. Гетерогенность ПУ-11 имеет более сложный характер, так как обусловлена существованием по крайней мере трех элементов структуры. Это кристаллиты гибких блоков, жесткие домены и гибкая матрица, которая состоит из незакристаллизованных сложноэфирных сегментов.

Наличие трех составляющих структуры ПУ-11, в которых электронная плотность первой р( и третьей р3 существенно различны, а плотность второй составляющей в соответствии с работой [8] изменяется в интервале Р1>р2>рз, приводит к тому, что отсутствует четкая граница перехода от одной фазы к другой. Вследствие этого можно ожидать, что кривая рассеяния рентгеновых лучей ПУ такой структуры не будет иметь дискретного максимума в отличие от кривой рассеяния ПУ двухфазной структуры.

С учетом сказанного выше становится понятным различие кривых 1 и 2 (рис. 2), характеризующих рассеяние рентгеновых лучей на образцах полимеров ПУ-1 и ПУ-11. Наличие на кривой 1 дискретного максимума характеризует структуру ПУ-1 как двухфазную, в которой плотность жестких доменов существенно выше плотности окружающей олигоэфир ной матрицы. Кривая 2 не имеет четко выраженного максимума рассеяния, а практически линейный спад интенсивности рассеяния в области углов 26=20—60' свидетельствует о том, что электронная плотность кристаллитов и жестких доменов различны, но вместе с р3 они образуют нисходящий ряд значений.

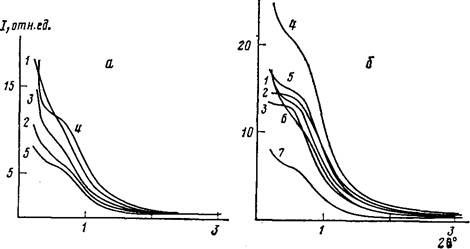

Рис. 3. Кривые малоуглового рассеяния рентгеновых лучей образцами ПУ: а - 11 (1), 10 (2), 9 (3), 8 (4), 7 (5); б - 1 (2), 2 (2),3 (3),4 (4), 5 (5), 6 (6), 7 (7)

Рассмотрим чувствительность исходных структур к изменению компонентного состава гибких сегментов.

На рис. 3 приведено семейство кривых, показывающее изменение структуры ПУ под влиянием введения в состав гибких блоков неполярного компонента, способного кристаллизоваться только в индивидуальном состоянии [9]. Хорошо видно, что при изменении доли ОТМГ от 0 до 40 вес.% в составе гибких сегментов (рис. 3, а) структура ПУ претерпевает ряд существенных изменений. Это, прежде всего, относится к структуре ПУ-11, ПУ-10, ПУ-8 и ПУ-7, хотя эти полимеры имеют несущественные различия по составу гибких блоков. Появление в составе гибких блоков неполярного компонента привело к резкому изменению структуры ПУ-10; это выразилось в том, что понизилась гетерогенность полимера в результате ухудшения плотности упаковки элементов рассеяния рентгеновых лучей. Сравнение положений дискретного максимума малоуглового рассеяния рентгеновых лучей индивидуальным ОБГА-2000 (20=40—50') [4] и полимером ПУ-10, а также характер изменения Тс гибких блоков (рис. 1) дают основание для вывода о том, что введенные в ПУ гибкие ОТМГ-блоки разрыхляют не только олигоэфирную матрицу, но и жесткие домены.
