Влияние дисперсности алюминия и каталитических добавок на характеристики горения систем на основе активного горючего-связующего
Энергия активации: Е=19,89 ккал/моль, QK0ср=4,37*
кал/г*с.

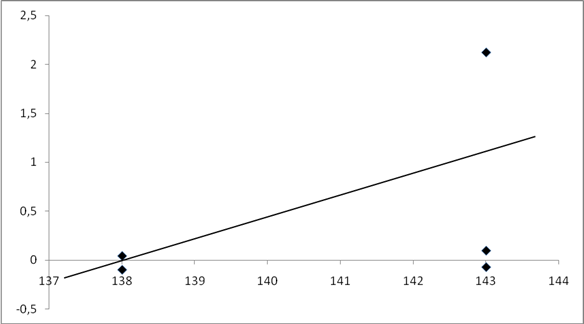

График 2
Эксперимент№3. Влияние каталитической добавки Si
на зажигание топливной системы.
Состав МПВТ–ЛД-70,
АСД-6,
SiO2,
Отвердитель.
Результаты приведены в таблице 9.
Таблица 9. Экспериментальные и расчетные данные
|
№ |
Т, ˚К |
tзад.,сек |
tср.,сек |
QK0,кал/моль |
ln А |
В |
|
1 |
741 |
26,7 |
25,45 |
2,75* |
0,67 |
135* |
|
2 |
741 |
24,2 |
0,572 |
135* | ||
|
3 |
748 |
21,1 |
22,7 |
2,71* |
0,435 |
134* |
|
4 |
748 |
26,8 |
0,661 |
134* | ||
|
5 |
748 |
20,2 |
0,378 |
134* | ||
|
6 |
755 |
23,7 |
23,7 |
2,3* |
0,525 |
132* |
Энергия активации: Е=21,08 ккал/моль, QK0ср=2,66*кал/г*с.

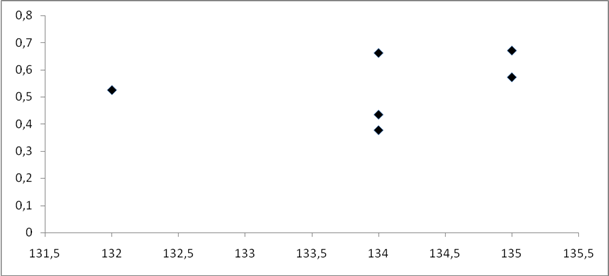

График 3
3.3. Определение стационарной скорости горения
В этом параграфе приведены характеристики исследованных партий образцов, а именно масса (с бронировкой(2) и без(1)), высота, диаметр (с бронировкой и без), плотность, время горения, скорость. Стационарная скорость горения вычислялась при доверительной вероятности 0,95 и коэффициенте Стьюдента 12,706.
Состав №1: МПВТ–ЛД-70, АСД-6, SiO2, отвердитель.
Результаты приведены в таблице 10.
Таблица 10. Характеристики образцов
|
№ |
|
|
|
|
|
|
|
t,с |
|
|
1 |
3,38 |
24 |
10 |
3,59 |
24,5 |
10 |
1,79 |
17,68 |
1,39 |
|
2 |
3,49 |
25 |
10 |
3,7 |
25,5 |
10 |
1,79 |
17,43 |
1,46 |
,г
,мм
,г/
,мм/с
1,79 г/
,
1,42±0,44 мм/с.
Состав №2: МПВТ–ЛД-70, ALEX, SiO2, отвердитель.
Результаты приведены в таблице 11.
Таблица 11. Характеристики образцов
|
№ |
|
|
|
|
|
|
|
t,с |
|
|
1 |
3,67 |
30 |
8,5 |
4,02 |
24,5 |
10 |
1,56 |
9,17 |
3,33 |
|
2 |
3,98 |
30 |
9 |
4,42 |
25,5 |
10 |
1,69 |
9,61 |
3,17 |
