В настоящее время широкое практическое распространение нашли полимеры на основе ароматических бис-малеинимидов (БМИ) [1]. Однако гомополимеры БМИ являются жесткими густосетчатымп продуктами с невысокой механической прочностью [2], поэтому для улучшения свойств полимеров на основе БМИ проводят их взаимодействие с ди- или полифункциональными пуклеофильными агентами, получая при этом полимеры с гибкими мостиковыми связями между БМИ-фрагментами.

В качестве нуклеофильных агентов для получения полимеров на основе БМИ использованы ди- или полифункциональные амины [3], фенолы [4], тиолы [5, 6] и т. п. Например, при взаимодействии БМИ с дитиофеноламп Сергеевым с сотр. [6, 7], а затем Уайтом и Скайя [8] получены полиимидосульфиды с улучшенными термическими характеристиками. Однако дитиофенолы — труднодоступные продукты вследствие многостадийного их синтеза, поэтому в данной работе термореактивные полимеры с шарнирными атомами серы между ароматическими циклами получены взаимодействием БМИ и олигофенолдисульфидов (ОФС) формулы

(х=1—2, п=2—6), являющихся продуктами прямой поликонденсации фенола с серой в щелочной среде.

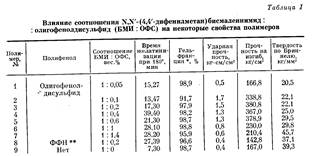

Взаимодействие ОФС и БМИ осуществляли смешением компонентов в различных соотношениях при 180° в течение 40 мин с последующим отверждением при этой же температуре в пресс-форме при давлении 50 Мн/м2 [9]. Условия получения и некоторые свойства полученных образцов приведены в табл. 1.

Отвержденные полимеры представляют собой твердые, прозрачные монолитные стекла коричневого цвета, практически нерастворимые в органических растворителях (табл. 1). Содержание гель-фракции во всех образцах >95%. Испытания механических свойств формованных образцов показали, что введение ОФС в БМИ приводит к повышению механической прочности отвержденных образцов. Как видно из табл. 1, наибольшая прочность наблюдается у образцов, содержащих 10—40 вес.% ОФС (полиме ры 2—4).

Прочность на удар этих образцов в 2—3 раза выше по сравнению с образцами гемополимера БМИ (полимер 9). Следует отметить, что стадия образования форполимера, а также отверждение продуктов взаимодействия БМИ — ОФС происходят без выделения низкомолекулярных летучих продуктов реакции, по-видимому, по механизмам полимеризации и поли-лрисоединения.

Поскольку ОФС содержит в структуре дисульфидные связи и гидро-ксильные группы, представляло интерес выяснить, какие из этих функциональных групп принимают участие в реакциях структурирования с БМИ. С этой целью было проведено отверждение в аналогичных условиях БМИ и фенолформальдегидного новолачного олигомера (ФФН), в котором ре-акционноспособными группами по отношению к БМИ могли быть только фенольные гидроксилы. Оказалось, что система БМИ — ФФН также от-верждается в данных условиях без выделения летучих продуктов, вероятно, за счет реакции полиприсоединения гидроксигрупп к двойным связям БМИ. Однако время желатинизации такого связующего (полимер 8) в ~2 раза больше, чем при использовании олигофенолов с дисульфиднымн связями, что указывает на участие дисульфидных связей ОФС в реакциях структурирования. Важно отметить, что механическая прочность отверж-денных образцов полимера 8 существенно ниже, чем с использованием ОФС, и находится на уровне прочности гомополимера БМИ.

Подобно индивидуальным дисульфидам [10] дисульфидные связи в ОФС в данных условиях, по-видимому, гомолитически расщепляются с образованием способных к взаимодействию с двойной связью БМИ шильных макрорадикалов. Это подтверждается ростом интенсивности в ИК-спектрах отвержденных продуктов полосы поглощения 1180 см-1, относящейся к валентным колебаниям связей сукцинимидный цикл — сера [8,11?. Относительный вклад данной реакции в процесс структурирования довольно велик, так как фенольные гидроксилы в этих условиях менее активны и присутствуют в отвержденных продуктах (как следует из ИК-спектров) даже при ~20-кратном избытке БМИ (полимер 1).

Согласно результатам термомеханических испытаний, все отвержден-пые полимеры имеют высокую теплостойкость и не размягчаются до температуры разложения. Следует отметить, что большую деформацию имеют полимеры 6 и 7, полученные с избытком ОФС, а также полимер на основе ФФН, что свидетельствует о более редкой сшивке этих полимеров.

Таким образом, частоту сетки и эластичность связующего на основе БМИ — ОФС можно регулировать соотношением сомономеров.

На базе разработанного связующего получены наполненные стеклопорошком композиционные материалы (КМ). При обработке режимов отверждения КМ на пластометре Канавца установлено, что время пластично-вязкого состояния (рис. 1) и время отверждения (рис. 2) КМ нелинейно уменьшаются с ростом температуры, а при температурах ниже 180° отверждения практически не происходит (максимальное напряжение сдвига не превышает 3,5 МПа).

Рис. 1. Зависимость продолжительности пластично-вязкого состояния композиционных материалов от температуры. Соотношение БМИ:: ОФС=1: 0,1 (2), 1: 0,6 (2) и 1: 1,4 (3)

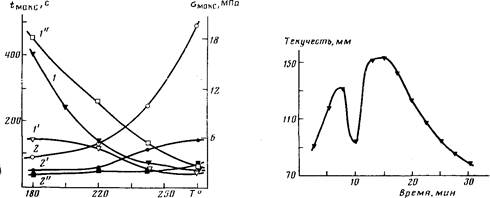

Рис. 2. Зависимость максимального времени отверждения *макс (-?, 1', 1") и максимального напряжения сдвига аМакс (2, 2', 2") от температуры. Соотношение БМИ: ОФС= 1: 0,1 (1, 2), 1: 0,6 (Г, 2') и 1: 1,4 (2", 2")

Рис. 3. Зависимость текучести пресс-композиции от времени вальцевания (соотношение БМИ:: ОФС=1: 0,1). Текучесть определена по стрелке Рашига при 230°

Оценка максимального напряжения сдвига КМ показывает (рис. 2), что интервал температур отверждения, приводящий к получению жесткого при высоких температурах ПИ, находится в области температур 250— 280° (напряжение сдвига достигает 19,5 МПа).

Уменьшение соотношения БМИ: ОФС приводит к снижению максимально достигаемого напряжения сдвига (рис. 2). Уже при соотношении 1: 0,6 эта величина ниже в 3,5 раза, чем для соотношения 1: 0,1, а при 1: 1,4 КМ при температурах отверждения 180—280° представляет собой слабо сшитый пластичный материал.

Из результатов структурно-механического анализа КМ, отвержденных без сдвиговых деформаций, видно (табл. 2), что максимальная жесткость испытуемых образцов при соотношении БМИ: ОФС=1: 0,1 достигает максимального значения (27—29 МПа) уже через 3—5 мин. Уменьшение соотношения БМИ: ОФС в КМ приводит к образованию более редкой пространственной сетки в процессе структурирования, что выражается в снижении жесткости отвержденного КМ в горячем состоянии и его теплостойкости (табл. 2).

Таким образом, для получения теплостойких образцов, по данным пластометрии, наиболее оптимальным соотношением БМИ: ОФС является 1: 0,1, а для переработки КМ выбран следующий режим прессования: 230—250°, а давление 30—35 МПа, время выдержки 3 мин на I мм толщины образца.

Известно, что подготовка пресс-материала вальцеванием оказывает значительное влияние на качество пресс-изделий [12, 13], поэтому было предпринято исследование по определению оптимального режима вальцевания КМ. Оценку проводили определением текучести КМ по Ратлигу [13] при 230° и времени выдержки 3 мин (рис. 3) и определением прочности образцов, отпрессованных на основе пресс-масс с различным временем вальцевания (табл. 3).
