Абсорбция сероводорода
Коэффициент диффузии в разбавленных растворах может быть достаточно точно вычислен по уравнению [1,3]
где
-- мольная масса растворителя, кг/кмоль;
-- температура растворителя, К;
-- мольный объём поглощаемого компонента, м3/кмоль;
-- поправочный коэффициент.
Для воды
Тогда для рассматриваемого случая получим:
Выразим в выбранной для расчета размерности:

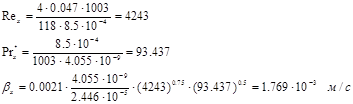

Определим Коэффициент массопередачи по газовой фазе:
3.6 Определение поверхности массопередачи и высоты абсорбера
Определим величину поверхности массопередачи в абсорбере из основного уравнения массопередачи, с учетом проведённого расчета:
Высоту насадки, требуемую для создания этой поверхности массопередачи, рассчитываем по формуле:
Расстояние между днищем абсорбера и насадкой Нн определяется необходимостью равномерного распределения газа по поперечному сечению колонны. Обычно его рассчитывают, исходя из соотношения Нн = (1,0….1,5) D.
Расстояние от верха насадки до крышки абсорбера Нв зависит от размеров распределительного устройства для орошения насадки и от высоты сепарационного пространства (в котором часто устанавливают каплеотбойные устройства для предотвращения брызгоуноса из колонны). С учетом этого, примем Нв = 2 м.
Тогда общая высота высота абсорбера:
4. Расчет гидравлического сопротивления абсорбера
Необходимость расчета гидравлического сопротивления обусловлено тем, что оно определяет энергетические затраты на транспортировку газового потока через абсорбер.
Величину можно рассчитать по формуле [3]:
где
-- гидравлическое сопротивление сухой (неорошаемой) насадки, Па;
-- коэффициент, зависящий от типа насадки.
Для насадки типа сёдла "Инталокс" 50мм
Гидравлическое сопротивление сухой насадки определяют по уравнению:
где
-- коэффициент сопротивления;
-- действительная скорость газа (скорость газа в свободном сечении насадки), м/с.
Коэффициент сопротивления является здесь некоторым эффективным коэффициентом, учитывающим потерю давления как от трения газа о поверхность насадочных тел, так и от изменения скорости и направления газового потока при протекании его по каналам между элементами насадки. Коэффициент зависит от типа насадки, режима движения газа и является функцией критерия .
Коэффициент сопротивления нерегулярных насадок, кроме кольцевых, в которых пустоты распределены равномерно по всем направлениям (шары, седлообразная насадка), рекомендуется рассчитывать по уравнению:
5. Прочностной расчет
Расчету на механическую прочность от внутреннего избыточного давления и внешних нагрузок (силы тяжести, ветровых, сейсмологических и др.) должны подвергаться все основные элементы аппарата (обечайки, днища, крышки и другие несущие нагрузку детали).
Стандартные узлы и детали при применении их в конструктивном аппарате выбираются на ближайшее большее давление для рабочей температуры и, как правило, на прочность не рассчитываются.
Расчет элементов стальных сварных аппаратов производится по предельным нагрузкам, допускающим в отдельных напряженных местах рассчитываемой детали, наряду с упругими, наличие пластических деформаций.
Прочностной расчет аппарата начинается с выбора материала.
В нашем случае (сероводород не является агрессивной средой для сталей) выбираем дешевую сталь марки Ст 20 с допускаемым напряжением при температуре 1000С
Принимаем модуль продольной упругости
Прибавку на коррозию примем
5.1. Расчет толщины стенки обечайки
Расчет цилиндрических обечаек проводится по ГОСТ 14249-80, СТ СЭВ 597-77
Гладкие цилиндрические обечайки (см. рис.2)
Расчет обечайки, нагруженной внутренним избыточным давлением. Толщина стенки определяется по уравнению [4]:
Принимаем
Допускаемое внутреннее избыточное давление определяется по формуле:
Расчет обечайки, нагруженной внешним давлением. Толщина стенки приближенно определяется по формулам:
Коэффициент определяется в зависимости от значений коэффициентов К1 и К3:
Тогда
