Задание:

1. Сформировать данные заказчика.

2. Привести структурную схему фрагмента сети.

3. Произвести расчет и распределение нагрузки.

4. Дать краткое описание станции SDE-3000.

5. Рассчитать объем оборудования.

6. Вычертить и описать компоновку стоек и модулей в стативах в спроектированной АТС.

7. Провести конфигурирование АТС:

· Ввести параметры в диапазонах телефонных номеров.

· Создать модули BSWU и ESWU.

· Активизировать системные модули и ИКМ трактов.

· Создание абонентов.

· Провести маршрутизацию дляCAS.

· Провести маршрутизацию для CCS.

· Выполнить назначение двух видов дополнительных услуг.

· Ввести зонирование и тарификацию.

Исходные данные:

Количество абонентов проектируемой АТС (Р) 1000

Количество абонентов существующих станций (А) 12000

Количество абонентов существующих станций (В) 12000

Количество абонентов существующих станций (С) 12000

Количество абонентов существующих станций (D) 12000

Нумерация абонентских линий: Р = 24 – хх - хх

А = 25 – хх - хх

В = 27 – хх - хх

С = 32 – хх - хх

D = 35 – хх - хх

Сигнализация:

Категории источников нагрузки:

Архитектура SDE 3000

Основными компонентами малой цифровой станции SDE 3000 являются один или несколько коммутационных блоков (SWU) и подключенный локальный терминал эксплуатации и технического обслуживания (OMS).

Основой каждого коммутационного блока является цифровой Абонентский Блок (DLU) системы EWSD. Блоки SWU могут быть локальными и удаленными, их числом (от 1 до 5) определяется емкость станции. На рисунке 1. представлены подключения блоков SWU между собой и к терминалу OMS.

Рис 1. Архитектура SDE 1500

Существуют блоки SWU двух типов:

- Базовый коммутационный блок (BSWU).

Этот блок рассчитан на использование всех ресурсов, необходимых для обеспечения телефонной связью максимум 936 абонентов (в случае DLUA) или 848 абонентских портов (в случае DLUB);.

- Расширенный коммутационный блок (ESWU).

Этот блок обеспечивает подключение SDE 3000 к телефонной сети.

Вследствие функциональной независимости блоков SWU, в минимальную начальную конфигурацию станции SDE может входить единственный блок BSWU (SWU 0), подключенный к терминалу OMS.

Блоки SWU соединены между собой и с внешними устройствами посредством линий связи РDС (первичная цифровая линия связи), поддерживающих скорость передачи, равную 2048 кбит/с.

К потокам трафика, обрабатываемых станцией SDE относятся:

а) трафик между абонентами, подключенными к одному и тому же блоку SWU;

б) трафик между абонентами, относящимися к различным блокам SWU;

в) входящий трафик из сети к абонентам, относящимся к станции;

г) исходящий трафик в сеть от абонентов, относящихся к станции;

д) транзитный трафик в обоих направлениях по отношению к остальной части сети.

Коммутационный блок (SWU)

Каждый блок SWU состоит из модулей различных типов:

Модули, специфичные для станции SDE:

· DLUCR (Модуль управления),

· DIUDR (Модуль цифровых Интерфейсов, базовый),

· DIUDT (Модуль цифровых интерфейсов с функцией "транзит"),

· SUR (Блок сигнализации).

Общие EWSD-модули:

· SLMA (Модуль аналоговых абонентских комплектов),

· TU (Тестовый блок),

· FTEM (Функциональный тестовый модуль SLMA),

· LMEM (Модуль измерения параметров абонентских линий),

· LVMM (Модуль измерения уровня),

· BD (Распределители шин),

· ВDВ (Базовый модуль),

· ВDЕ (Модуль расширения),

· BDCG (Распределитель шин и тактовый генератор),

· RGMG (Генератор вызывных сигналов / тарифных импульсов),

· GCG (Групповой тактовый генератор),

· DCC (Преобразователь постоянного тока),

· LTBAM (Модуль доступа к линейной тестовой шине).

Специфичный для SDE модуль, установленный в О&М PC, называется PCDLM (Модуль каналов передачи данных PC).

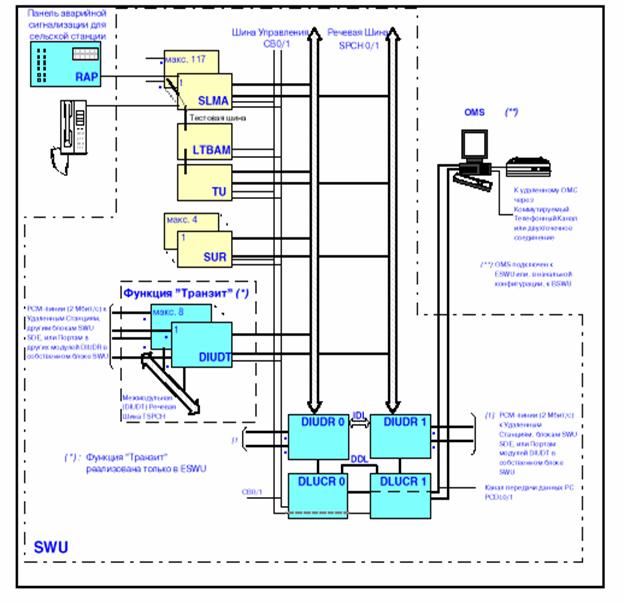

На рисунке 2 представлена блок-схема SWU, на которой показаны модули, входящие в состав SWU, а также связи этих модулей между собой по речевым трактам и шинам управления.

Рис 2. Блок-схема коммутационного блока SWU
