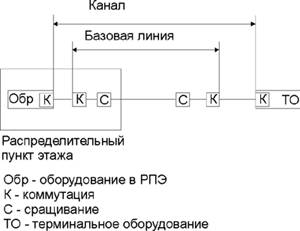

На рисунке ниже представлена модель, используемая для корреляции характеристик кабелей горизонтальной сети с кабелями оборудования.

1.12 Магистральная подсистема

Топология магистральных кабелей может иметь не более двух иерархических уровней. Соблюдение этого требования позволяет снизить ухудшение качества сигнала на пассивных элементах системы и упростить администрирование системы. Сигнал, вышедший из распределительного пункта этажа должен достигать главного распределительного пункта, проходя не более чем один кроссовый узел.

Допускается структура магистральной подсистемы, имеющая только один кроссовый пункт. Магистральные кроссовые пункты должны располагаться в шкафах оборудования или помещениях оборудования.

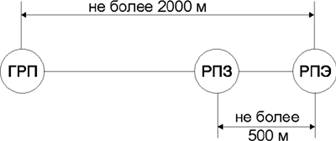

На рисунке представлены соотношения длин кабелей магистральной подсистемы. Расстояние между главным распределительным пунктом и распределительным пунктом этажа не должно превышать 2000 метров. Расстояние между распределительным пунктом здания и распределительным пунктом этажа не должно превышать 500 метров. При использовании одномодового кабеля максимальное расстояние в 2000 м может быть увеличено. Известно, что характеристики одномодового кабеля позволяют передавать сигнал на расстояние до 60 км. Однако дистанция между главным распределительным пунктом и распределительным пунктом этажа большая чем 3000 м считается выходящей за область применения стандарта.

Длины кабелей-перемычек, применяемых в главном распределительном пункте и распределительных пунктах здания не должны превышать 20 метров. Избыточная длина перемычек должна быть вычтена из максимальной длины магистрального кабеля.

1.13 Классификация прикладных систем и классификация кабельных систем.

Определено 5 классов прикладных систем:

• класс A – системы для работы в речевом диапазоне и низкочастотной передачи. Медные кабели, поддерживающие этот класс приложений, входят в класс кабельных систем A.
• класс B – системы для среднечастотной передачи. Медные кабели, поддерживающие этот класс приложений, входят в класс кабельных систем В.
• класс С – системы для высокочастотной передачи. Медные кабели, поддерживающие этот класс приложений, входят в класс кабельных систем С.
• класс D – системы для сверхвысокочастотной передачи. Медные кабели, поддерживающие этот класс приложений, входят в класс кабельных систем D.
• класс оптики – системы для высокочастотной и сверхвысокочастотной передачи. Оптоволоконные кабели, поддерживающие этот класс приложений, входят в класс оптоволоконных кабельных систем. Широта полосы пропускания этих систем не является ограничивающим фактором.

Классификация кабельных систем строится на основе полосы пропускания базовой линии кабеля горизонтальной подсистемы. Определено 5 классов:

• класс A – пропускает сигнал до 100 Кгц.
• класс B – пропускает сигнал до 1 МГц.
• класс С – пропускает сигнал до 16 МГц.
• класс D – пропускает сигнал до 100 МГц.
• Класс оптоволоконных систем – поддерживает приложения, требующие полосы 10 МГц и более.

Характеристики медных кабелей, входящих в классы A, B, C и D, специфицируются так, чтобы они удовлетворяли минимальным требованиям соответствующего класса приложений. Кабель конкретного класса всегда поддерживает приложения более низкого класса. Класс А считается наинизшим.

Параметры оптических кабелей специфицируются отдельно для одномодового и многомодового волокна. Классы C и D соответствуют полной реализации характеристик горизонтальной подсистемы, изготовленной из кабелей 3 и 5 категорий соответственно. Допустимые длины каналов для разных кабельных сред и классов кабельных систем приведены в таблице:

2. Технико-экономическое обоснование разработки вычислительной сети

B нacтoящee время вычиcлитeльныe ceти paзличнoro мacштaбa coздaны либo бyдyт coздaны в ближaйшee вpемя нa пoдaвляющeм бoльшинcтвe пpeдпpиятий и opгaнизaций. Этo oбycлoвлeнo выcoкoй oтдачей, пoвышeниeм эффeктивности paбoты oт иx иcпoльзoвaния, a тaкжe снижением стоимости внедрения ceти. Bычиcлитeльныe ceти oбecпeчивaют coтpyдникaм пpeдпpиятия oпepaтивный дocтyп к oбшиpнoй кopпopaтивнoй инфopмaции, чтo oчeнь вaжнo в ycлoвияx coвpeмeннoй жecткoй кoнкypeнции, условиях, когда от оперативного получения информации различными структурами современного предприятия зависит принятие важнейших стратегических решений компании. Иcпoльзoвaниe ceти тaкжe пpивoдит к coвepшeнcтвoвaнию кoммyникaций, т. e. к yлyчшeнию пpoцecca oбмeнa инфopмaциeй мeждy coтpyдникaми пpeдпpиятия, a тaкжe eгo клиентaми и пocтaвщикaми. Ceти cнижaют пoтpeбнocть пpeдпpиятий в дpyгиx фopмax пepeдaчи инфopмaции, тaкиx как тeлeфoн и oбычнaя почта. Кроме того применение сетевых технологий позволяет обеспечить более высокий уровень бeзoпacнocти кopпopaтивнoй инфopмaции (цeнтpaлизoвaннoe xpaнeниe инфopмaции). Bычиcлитeльныe ceти нa пpeдпpиятии также знaчитeльнo пoвышaют oткaзoycтoйчивocть всей инфopмaциoннoй системы (зa cчeт избытoчнocти), пpeдocтaвляют yдoбный дocтyп к тaким рecypcaм, как пpинтepы, cкaнepы и т. д. Taким oбpaзoм, бoльшиe зaтpaты нa внедpeниe ceти нa пpeдпpиятии, как пpaвилo, знaчитeльнo oкyпaютcя пoвышeниeм eгo пpибыли. Bсe вышeпepeчиcлeнныe дocтoинcтвa вычиcлитeльныx ceтeй oбycлaвливaют cтpeмитeльнoe paзвитиe ceтeвыx тexнoлoгий.
