ванного включения абонентских линий. Это сделано для уменьшения вероят-

ности возникновения внутренних блокировок. Внутренняя блокировка – сос-

тояние, при котором возникают потери сообщений из-за занятости ПЛ между звеньями коммутационного блока. Рассмотрим процесс возникновения внут-

ренней блокировки. Для этого представим что на рисунке 4 изображен блок АИ без транспонированного включения (нет второго поля абонентских ли-

ний). Тогда три МКС звена А будут разбиты на десять независимых коммута-

торов. Пусть в какой-то момент времени на блок АИ поступит вызов от або-

нента включенного в 11 АЛ. Этот вызов может занять одну из 6 ПЛ между звеньями А и В. Следовательно, для вызова по 12 АЛ будет доступно 5 ПЛ, для вызова по 13 АЛ – 4 промлинии и т. д. Таким образом видно, что при та-

ком постепенном занятии промлиний вызов по 17 АЛ не будет обслужен по причине занятости ПЛ между звеньями А и В, т. е. по причине внутренней блокировки. С понятием внутренней блокировки тесно связано понятие пере-

менной доступности. Переменная доступность – зависимость между числом свободных промежуточных линий между звеньями коммутационного блока и нагрузкой, поступающей на этот блок (чем больше поступающая нагрузка тем меньше доступность). Можно сказать, что переменная доступность яв-

ляется причиной внутренних блокировок. Пример переменной доступности приведён выше при описании внутренней блокировки: при поступлении каж-

дого следующего вызова число доступных промлиний уменьшалось на едини-

цу.

6. РАЗГОВОРНЫЙ ТРАКТ

В соответствии с заданием в данной курсовой работе необходимо описать установление соединеия между абонентами двух станций заданной сети. В данном случае этими двумя станциями являются ОС3 и ЦС.

При снятии абонентом ОС3 микротелефонной трубки в АК срабатывает ли-

нейное реле и происходит занятие МАИ. Маркёр определяет номер линии вызывающего абонента, а затем осуществляет обусловленное свободное ис-

кание ШК, для которого в момент пробы есть свободный регистр. После включения цепей выбирающих и удерживающих электромагнитов МКС в звеньях А и В ступени АИ маркёр освобождается а питание удерживающих электромагнитов осуществляется из ШК.

К занявшемуся ШК с помощью МРИ подключается свободный регистр. После этого маркёр освобождается а питание удерживающего электромагни-

та ступени РИ обеспечивается из регистра. Вызывающему абоненту посыла-

ется сигнал «Ответ станции» из регистра. При наборе номера линии вызывае-

мого абонента все цифры номера принимаются и фиксируются регистром. С момента поступления первого импульса последней серии регистр передаёт сигнал на вход блока 1ГИ через ШК для того, чтобы МГИ подключился к за-

нявшемуся входу. Затем из регистра в МГИ передаётся первая цифра номера

(в данном случае – 2) по которой МГИ не может определить характер соеди-

нения (внутристанционное или исходящее), так как нумерация сразу пяти станций начинается с цифры 2. Поэтому МГИ запрашивает вторую цифру номера, по которой определяет, что соединение исходящее и выбирает сво-

бодную соединительную линию в комплекте РСЛИ-П/Б3. После подключе-

ния соединительной линии МГИ передаёт в регистр сигнал о режиме даль-

нейшей работы, а также о числе знаков, которые следует передать к вызван-

ной станции, и отключается. Поскольку вызванная центральная станция так-

же как и ОС3 является станцией системы АТСК-100/2000 то передача к ней информации из регистра происходит полярно-числовым кодом. Эта инфор-

мация (номер вызываемого абонента) через комплект РСЛВ-П3 поступает на вход ступени 1ГИ. Переданный номер содержит четыре цифры, которые не-

обходимы для установления соединения.

Рассматриваемая ЦС имеет две ступени 2ГИВН. При таком построении для входящей связи все абонентские линии разбиваются на тысячные абонентс-

кие группы, каждую из которых обслуживает отдельная группа 2ГИВН. Вы-

бор направления к таким группам производится по цифре тысяч. Следователь-

но первый знак пришедшего четырёхзначного номера является кодом для вы-

бора направления к 2ГИВН. Выбрав направление к группе блоков 2ГИВН, обс-

луживающих тысячу абонентов, в число которых входит вызываемый абонент

МГИ осуществляет обусловленное искание выхода в этом направлении. Так как группа 2ГИВН обслуживает только одну тысячную абонентскую группу, то для дальнейшего установления соединения необходимы последние три знака

номера.

По третьему знаку (цифра сотен) маркёр блока 2ГИВН находит нужный со-

тенный блок АИ и устанавливает с ним соединение. Последние два знака но-

мера (цифры десятков и единиц) передаются в МАИ. Получив информацию о линии вызываемого абонента, МАИ вначале находит свободный путь от вхо-

да, на который поступил вызов, к АК вызываемого абонента. Затем включа-

ются электромагниты: выбирающие на звеньях А, В и С и удерживающие на

звеньях А и В. К образовавшемуся тракту подключается устройство пробы АЛ, различающее три состояния абонентской линии: абонент свободен, або-

нент занят местным соединением или его аппарат заблокирован со стороны спаренного аппарата. В первом случае соединение завершается путём вклю-

чения удерживающего электромагнита в МКС звена С. После отбоя со сторо-

ны любого абонента все групповые устройства и приборы обеих станций ос-

вобождаются, а второму абоненту, задерживающему отбой из его АК посы-

лается сигнал «Занято».

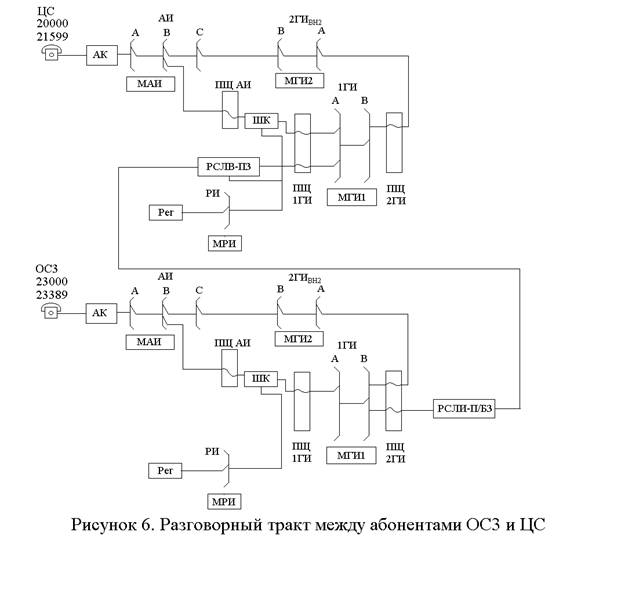

Структурная схема разговорного тракта между абонентом ОС3 и абонен-

том ЦС приведена на рисунке 6.
