2. В первой ступени, являющейся ступенью индивидуального преобразования, одинаковые исходные частотные полосы от n1 различных источников сигналов преобразуются в n1-канальных сигналов, размещенных в не перекрывающихся полосах частот, образуя n1-канальный групповой сигнал.

Вторая и последующие ступени преобразования являются групповыми. Во второй ступени n2 одинаковых частотных полос n1-канального сигнала преобразуются в общий групповой n1n2-канальный сигнал. В следующей ступени преобразования образуется n1n2n3-канальный сигнал путем переноса n3 одинаковых частотных полос группового n1n2-канального сигнала в не перекрывающиеся полосы частот и т. д. Последняя ступень группового преобразования предназначается для получения линейного спектра системы передачи, которая передается по линии.

Совокупность ступеней преобразования образуют каналообразующую аппаратуру.

Преобразование спектра частот на выходе каналообразующей аппаратуры в определенный для системы передачи линейный спектр осуществляется аппаратурой сопряжения (АС). Она содержит, как правило, одну ступень преобразования.

3. Для расчета несущей частоты используемой в АС при наличии одной ступени преобразования, воспользуемся планом спектра частот составленным согласно варианту задания (ВБП, НБП, ВБП, ВБП). Из анализа которого следует:

Откуда можем получить результирующее соотношение для вычисления искомой частоты:

4. Виртуальной несущей частотой называется воображаемая несущая частота, с помощью которой можно было бы исходную полосу частот переместить в линейную путем однократного преобразования (минуя все промежуточные ступени преобразования).

5. Виртуальная несущая частота составит:

Гц.

Задание №4.

Пояснить принципы организации двухсторонней связи по проводным и радиорелейным линиям связи.

Решение:

Двухсторонняя связь может быть организована по:

1 – однополосной четырехпроводной;

2 – двухполосной двухпроводной;

3 – однополосной двухпроводной системам.

1. При однополосной четырехпровод­ной системе (рис. 5) используются две двухпроводные цепи:

Одна цепь для передачи сигналов в одном направлении, вторая – в обратном направлении. Передача сигналов в обоих направлениях осуществляется в одном и том же диапазоне частот. Эта система является при организации связи по ка­бельным линиям.

2. Двухполосная двухпроводная система используется при построении многоканальных систем передачи, работающих на воздушных и радиорелейных линиях. Структурная схема системы передачи, работающая по воздушным линиям, приведена на рисунке 6.

Здесь используется одна двухпроводная цепь, по ко­торой передача сигналов в двух направлениях осуще­ствляется в разных спектрах частот. Направ­ляющие фильтры соответ­ственно низких высоких частот служат для разделения спектров частот двух направлений передачи.

3. В однополосной двухпроводной системе (рис. 7) для передачи сигналов в обоих направлениях по одной двухпроводной цепи используется одна и та же полоса тональных частот, следовательно, можно осуществить одну двухстороннюю передачу.

Разделение направлений передачи в оконечных и промежуточных усилительных пунктах осуществляется с помощью дифференциальных систем. В настоящее время эта система используется крайне редко, что обусловлено низкой устойчивостью усилителей двухстороннего действия.

Задание №5.

Пояснить принцип построения МСП с ВРК-ФИМ. Рассчитать возможное число каналов МСП, без ведения сигналов синхронизации при заданных начальных условиях:

Частота дискретизации кГц.

Защитный интервал мкс.

Решение:

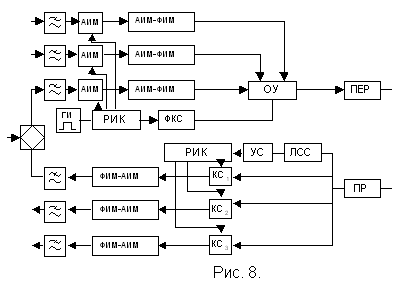

1. На рис. 8 приведена упрощенная структурная схема, иллюстрирующая принципы построения аппаратуры с временным разделением каналов и фазоимпульсной модуляцией.

2. Рассмотрим назначение и функции ее узлов, пологая, что аппаратура предназначена для передачи телефонных сигналов.

Разговорные токи абонен­тов через дифференциальные устройства, разделяю­щие направления пе­редачи и приема, попа­дают в ветвях передачи на фильтры нижних час­тот. С выходов этих фильтров сигналы по­ступают на входы ка­нальных амплитудно-им­пульсных модуляторов, с помощью которых непрерыв­ные речевые сигналы преобразуются в последовательности отсчетов. На модуляторы подаются так же управляющие импульсные последовательности – импульсные переносчики, выра­батываемые ГО передачи. От ГИ импульсы поступают на распределитель им­пульсов каналов РИК, с которого они в заданные моменты времени попадают на канальные модуляторы. Преобразователи АИМ-ФИМ осуществляют преобразо­вание импульсных сигналов, модулированных по амплитуде, в сигналы, модули­рованные по фазе. Выходы всех канальных преобразователей АИМ-ФИМ объе­диняются, и формируется групповой ФИМ сигнал.

С выхода приемного устройства ПР, групповой ФИМ сигнал поступает на канальные временные селекторы (ключи) КС, поочередно открывающиеся и пропускающие импульсы только к данному каналу. Далее осуществляется преобразование ФИМ-АИМ. Восстановление непрерывных сигналов осуществляется фильтрами нижних частот.

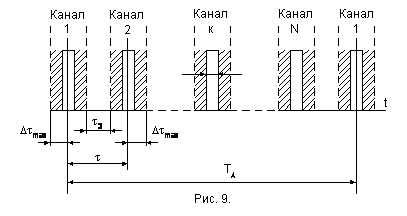

3. На рис. 9 приведена последовательность импульсов цикла передачи.

4. Из рис. 9 видно, что

Тогда при условии получим:

Учитывая, что N – наименьшее целое, число каналов в МСП составит 5.

Задание 6.

Пояснить принцип построения МСП с ВРК-ИКМ. Рассчитать тактовую частоту передачи символов в линейном тракте, если цикл разделен на N+2 равных временных интервала из которых N заняты кодовыми группами каналов, 2 – служебной информацией, при заданных начальных условиях:

Частота дискретизации кГц.
