Содержание:

Введение

С интеграцией в компьютерные системы графических оболочек представить себе работу за компьютером без мыши становится все сложнее и сложнее. Ведь с помощью мыши за долю секунды делается то, что при использовании клавиатуры заняло бы значительно больше времени (если не использовать “горячие клавиши”).

Программная поддержка манипулятора “мышь” основана на использовании прерывания $33 (это справедливо только для ДОСа и не USB мышей). Это прерывание MS-DOS, а не BIOS, тоесть оно обрабатывается не где-то в глубинах микросхемы BIOS, а в программном обеспечении операционной системы (т.е. если ОС не поддерживает “мышь”, то программисту придется самому писать функции для работы с ней).

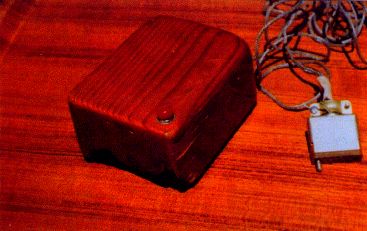

Деревянная мышка

21 июня 1967 г. Даг Энгельбарт по­лучил патент на «Индикатор коорди­нат X - Y для системы вывода изоб­ражений», сейчас хорошо известный как манипулятор типа мышь. Первая мышь каталась на двух колесиках, которые были связаны с осями переменных резисторов. Перемещение такой мыши было прямо пропорционально изменению сопротивления переменных резисторов.Над этим устройством Энгельбарт размышлял и работал более десяти лет. Презента­ция происходила на осенней сессии компьютерной конференции, проходив­шей в выставочном центре Сан-Фран­циско, где присутствовали около ты­сячи компьютерных специалистов.

Это был публичный дебют компью­терной мыши. Красавица выкатилась на подиум на колесиках из полиро­ванного дерева, была снабжена мод­ным аксессуаром в виде приметной красной кнопки и шнуром, действи­тельно похожим на мышиный хвост. С ее помощью можно было манипу­лировать объектами на всей плоско­сти экрана. Кроме мышки, на пре­зентации был представлен многокно­почный «еж», именовавшийся «аккорд­ной клавиатурой», который позволял осуществлять набор «одной левой», используя как отдельные клавиши, так и их комбинации. Впрочем, «еж» не пришелся аудитории по вкусу. Зато мышь произвела настоящий фурор!

Полуторачасовой видеофильм, рас­сказывающий об этом историческом

событии, можно найти по адресу: http://sloan.slanford.edu/MouseSite/ l968Derno.html

После экспериментов с другими уст­ройствами (световыми перьями, джойстиками и т, п.) мы пришли к выводу, что мышь способна за­тмить всех. Мы сами стали исполь­зовать ее в работе. Мы искали наи-лучшее, наиболее эффек-тивное уст­ройство. Группа разработала серию простых задач и прохронометриро­вала их выполнение с помощью различных устройств. Мышь оказа­лась самой лучшей.

Даг Энгельбарт

Сегодня в мире используется свы­ше 350 млн компьютерных мышей, одна только фирма Logitech, признан­ный лидер в этой отрасли, выпуска­ет в год около 50 млн. Так что идея оказалась значительно продуктивней, чем можно было предполагать. А что же сам изобретатель? В год своего триумфа Энгельбарт получил от Стен-фордского научно-исследовательского института чек на $10 тыс. И все…

В настоящее время Энгельбарт – высокооплачиваемый сотрудник Logitech, выпускающей, в частности, компьютерные мыши.

Современные мыши следу­ет различать по способу их под­ключения:

1) К СОМ-порту

2) К порту PS/2 которые использовались в компьютерах аналогичной серии, а в настоящее время являются стандартом де-факто для портативных компьютеров. Для их подключения используется разъём miniDIN 6.

3) К шинным интерфейсам, для подключения которых требуется специальный интерфейс или «мышиный» порт.

Физически каждая мышь имеет на хвосте разъём типа DB-9. В некоторых случаях в комплекте есть переходник на DB-25.

Сигналы разъёма мыши перечислены в следующей таблице:

С портами мыши могут взаимо­действовать либо посредством кабеля, либо удаленно - при по­мощи радиосигналов или инфра­красного излучения. По принци­пу действия мыши делятся на:

1)оптико-механические

2)оптичес­кие.

Рассмотрим оба случая.

Опти­ко-механическая мышь

Пожалуй, основной частью опти­ко-механической мыши является шарик. Все это, разумеется, спорно, но шарик - штука важ­ная. Бытует ошибочное мнение, что он резиновый - это не так, он металлический и сверху покрыт не особо толстым слоем резины. Шарик устанавливается в отве­денное ему место, где физичес­ки хорошо контактирует с тремя валиками. При перемещении мыши шарик цепляется за по­верхность стола, вследствие че­го вращается, увлекая за собой валики. Ось вращения одного ва­лика имеет направление "назад-вперед", другого - "влево-впра­во". На осях установлены диски с прорезями, которые вращаются между двух "кубиков". На первом находится источник света (неви­димый глазу частотный диапа­зон), на другом - фотоэлемент, который безукоризненно опре­деляет, падает ли на него свет -это, конечно, зависит от положе­ния диска с прорезями. Посколь­ку таких растровых дисков два, то порядок освещения фотоэле­ментов однозначно определяет направление движения мыши, а частота возникающих на выходах светодиодов импульсов - ско­рость. Импульсы при помощи контроллера преобразуются в совместимые с PC данные и пе­редаются процессору. Оптическая мышь устроена и работает по схожим принципам.
