Примечания:

Обозначение основного исполнения без указания порядкового номера исполнения позволяет преобразовать разработанный единичный Документ в групповой без изменения его обозначения.

В процессе обработки данных документации с применением вычислительной техники допускается порядковый номер 99 использовать для обозначения набора составных частей, одинаковых для всех исполнений.

При базовом способе выполнения документов обозначение исполнения состоит из базового обозначения и порядкового номера исполнения от 01 до 99.

Примеры:

АГВВ. 57324 1. 020-01, АГВБ.57324 1.020-02, АГВЕ.57324 1020-ОЗ и т. д

Допускается обозначать исполнения с добавлением трехзначных порядковых номеров от 001 до 999.

Примеры:

АГВБ.573241 .020-001, АГВБ.573241.О20-ОО2 и т. д.

Допускается исполнениям присваивать обозначения как отдельным изделиям или на несколько ( но не на все) исполнений выпустить групповой документ (групповые документы) с присвоением соответствующих обозначений.

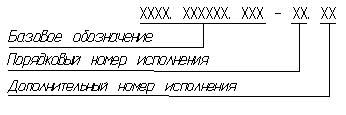

При большой номенклатуре изделий, обладающих общими конструктивными признаками, допускается применять дополнительный номер исполнения.

Между частями обозначения проставляются точки и дефис, которые являются разделительными знаками. Исполнения, с применением дополнительного номера, обозначают при наличии переменных характеристик (покрытий, параметров, их предельных отклонений, климатических условий работы, дополнительной комплектации изделия составными частями и т. п.), которые возможны для всех исполнений.

Эти характеристики обозначают дополнительными номерами, которые должны быть едиными для всех исполнений.

Дополнительный номер исполнения должен быть в виде двухзначного числа, кроме 00. Номер или каждая его цифра могут обозначать одну характеристику или комплекс взаимосвязанных характеристик (например, для изделия АБВГ. 523541.176-05.12 дополнительный номер исполнения 12 означает напряжение 380 В при соответствующей схеме соединения обмоток).

Вновь разработанные составные части этих изделий, зависящие от тех же характеристик, обозначают с применением того же дополнительного номера исполнения. При необходимости такие части можно обозначать без применения дополнительного номера исполнения.

При наличии дополнительного номера все исполнения следует обозначать с применением двухзначного порядкового номера исполнения от 01 до 98.

Порядковые и дополнительные номера исполнений устанавливают независимо друг от друга.

В комплект документов могут входить документы с обозначениями по разным вариантам, установленным настоящим стандартом.

При применении трехзначного порядкового номера исполнения допускается выполнять документ исполнения, базовое обозначение которого не совпадает с обозначением базового документа.

Примеры:

АБВГ.523 142.025 - базовый документ, АБВГ.523142037-002 - документ исполнения.

Групповой спецификации исполнений следует присваивать обозначение, соответствующее одинаковой части обозначений исполнений, включенных в спецификацию исполнений.

Групповому или базовому неосновному документу, относящемуся ко всем исполнениям, присваивают базовое обозначение с добавлением кода документа.

Примеры:

АБВГ.302 123. 005СБ, АБВГ.573241. 020СБ.

Не основному документу, выполненному на одно исполнение, следует присваивать обозначение этого исполнения с добавлением кода документа, например, АГВБ.573241 .020 03СБ.

Групповому не основному документу, выполненному на несколько исполнений, или изделий (но не на все), присваивают обозначение одного из исполнений или изделий с добавлением кода документа. При этом рекомендуется присваивать меньшее (младшее обозначение, например, групповому сборочному чертежу, выполненному на исполнения АГВБ.57324 1.020-02, АГВБ.57324 1.020-03, АГВБ.57324 1.020-06, присваивают обозначение АГВБ.57324 1.020-02СБ).

Основной документ находят по базовому обозначению, например, для исполнения АБВГ.302123.005-003 основной документ следует искать по обозначению АБВГ.302123.005. Если такой документ окажется базовым, то дополнительно должен быть найден основной документ исполнения. При обозначении с трехзначным порядковым номером исполнения основной документ следует искать по полному обозначению.

Правила присвоения и учета обозначения

Код организации-разработчика, код и наименование конструкторского документа, а также классификационную характеристику по Классификатору ЕСКД указывают подразделения - разработчики документации.

Порядковый регистрационный номер присваивает служба ведения картотеки учета обозначений организации-разработчика при предъявлении оригинала документа с подписями в графах "Разработал" основной надписи (ГОСТ2.104—68).

При централизованном присвоении обозначений порядковый регистрационный номер присваивают на основании запроса, форму которого устанавливают министерства.

Для учета обозначений изделий и конструкторских документов на каждую используемую классификационную характеристику составляют карточку учета обозначений. Рекомендуемая форма и пример заполнения карточки приведены в рекомендуемом приложении 2.

Карточки учета обозначений следует хранить в картотечных ящиках в порядке возрастания кодов классификационных характеристик в пределах кода организации-разработчика.

Порядковые регистрационные номера аннулированных документов занимать не допускается.

Выдачу и учет базовых обозначений изделий следует вести так же, как обозначений отдельных изделий.

Выдачу и учет обозначений исполнений следует вести в пределах каждого базового обозначения основного документа.

Присвоение порядковых регистрационных номеров деталям, на которые не выпущены чертежи, и их учет следует производить при присвоении обозначения спецификации, в которую записаны эти детали.

заключение

В данной работе рассмотрена конструкторская документация по способу выполнения и характеру использования. В ходе работы выявлены виды конструкторской документации, способы их выполнения и характера использования, комплектность конструкторских документов, номенклатура конструкторских документов, система обозначения конструкторских документов, правила присвоения и учета обозначения. Рассмотрен пример построения полного комплекта конструкторских документов.
