Схема водопровода (рисунок 1)

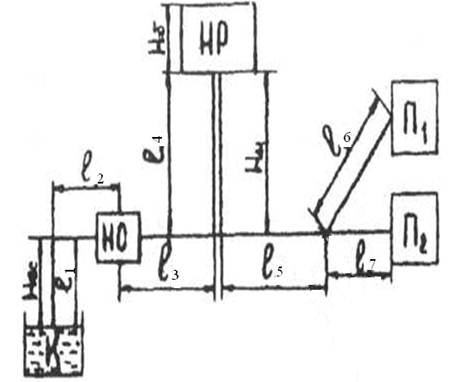

Рисунок 1 - Расчетная схема водопровода: К - колодец (источник воды); НС — насосная станция (водоподъемник); HP -напорно-регулирующее сооружение; П1, П2, П3 - потребители; ℓ1, ℓ2 - линия всасывающего трубопровода; ℓ3 - линия напорного трубопровода; ℓ5 ,ℓ6 ,ℓ7 - линия разводящего трубопровода; НВС - высота всасывания геометрическая (расстояние по вертикали между уровнем воды в источнике и осью насоса); Нб - высота бака; Нг - геометрическая разность нивелирных отметок земли у башни и наиболее высоко расположенной точки водопотреблення.

Источник имеет дебит Д=205м3/ч.

3. Напорно-регулирующее сооружение - башенная водокачка или резервуар Нб=2,8м.

4. Геометрическая разность нивелирных отметок НГ=О.

Время работы насосной станции Т=15 часов (работает с 5 до 20 часов).

Потребители:

а) П1 - кролики m1=5100 голов; утки m2=34600 голов);

б) П2 – лошади m3=620голов, жеребята m4=350 голов.

7. Линии водопровода,

а) ℓ1 =НВС=5м; ℓ2=73 м.

б) ℓ3 =49 м.

в) ℓ5=630 м; ℓ6=250 м.; ℓ7=3405м.

8. Величина свободного напора в конечной точке водоразбора Нсвн=8 м.

9. Насос центробежный (привод ременный).

10. Расход воды по часам суток в процентах от суточного:

Содержание работы и порядок ее выполнения

Под системой водоснабжения понимают весь комплекс сооружений и устройств на территории хозяйства, обеспечивающих все пункты потребления доброкачественной водой в требуемых количествах.

На животноводческих и птицеводческих фермах вода расходуется на поение животных и птицы, а также на технологические, гигиенические, хозяйственные и противопожарные нужды. Расход воды на ферме зависит от вида животных, от выполняемых работ в течение суток и от времени года.

Согласно существующим нормам потребления воды различными группами животных; и удовлетворения технологических нужд различных объектов фермы, рассчитывается средний суточный расход воды на ферме (комплексе) по формуле

Qcyт.cp =q1m1+ q2m2+… qnmn (1)

где Qcyт.cp - средний суточный расход dоды на ферме, м3/cyт.

q1, q2, …,qn- среднесуточная норма потребления воды одним

потребителем, м3/сут;

m1,m2, .,mn - число потребителей, имеющих одинаковую норму потребления (голов, единиц и далее);

1,2, ., n - число групп потребителей.

Согласно норм водопотребления (приложение А, таблица АЛ и таблица Л.2) принимаем:

для кроликов q1=3 л/сут,

для уток q2=1,25 л/сут,

для лошадей q3=60 л/сут;

для жеребят q4= 45 л/сут;

Тогда, имея число потребителей: для кроликов m1=5100 голов;

для уток m2=34600 голов;

для лошади m3=620 голов;

для жеребят m4=350 голов;

определяем по формуле (1) средний суточный расход воды

Qcyт.cp =3*5100+1,25*34600+60*620+45*350=111500 л/сут = 111,5 м3/сут.

Среднесуточный расход воды летом выше, чем зимой. Неравномерность суточного водопотребления выражают коэффициенты суточной неравномерности. Тогда максимальный суточный расход воды на ферме или комплексе определится по формуле

Qсут.max =Qсут.ср * К1, (2)

где Qсут.max - максимальный суточный расход, м3/сут;

К1-коэффициент суточной неравномерности; К1=1,3…1,5, принимаем К1=1,32

Тогда

Qсут.max=111,5*1,32=147,18 м3/сут,

Для определения разовой потребности в воде необходимо учитывать, что в течение суток расход воды колеблется: в дневные часы он достигает максимума, а в ночное - минимума. При расчете максимального часового расхода воды принимается коэффициент часовой неравномерности, определяемый по формуле

К2= Qч.max/ Qч.ср,

где Qч.max - максимальный суточный расход, м3/сут;

К2-коэффициент суточной неравномерности;

Qч.ср= Qсут.max/24

Qч.ср- средний часовой расход, м3/ч;

Qч.max = Qч.ср * К2

или

Qч.max = Qсут.max * К2/24 (3)

Принимаем К2=2,5

Qч.max =147,18 *2,5/24=15,33 м3/ч,

(Число 24- количество часов в сутках)

Максимальный секундный расход рассчитывается по формуле

Qс.max = Qч.max/3600, (4)

где Qс.max =15,33/3600=0,0043 м3/с.

(Число 3600- количество секунд в одном часе).

Расчет для каждого потребителя заносим в таблицу 1.

Расход воды на тушение пожара на ферме зависит от степени огнестойкости зданий и объема. В задание вода на тушение пожара не предусмотрена.

Таблица 1- Расчетные данные потребности в воде для схемы водопотребителя
