Рис.2 Привод режущего аппарата.

Привод межующего аппарата работает следующим образом: вращение приводного вала 1 передается эксцентрично установленному зубчатому колесу 2, входящему в зацепление с колесом 3. поскольку оба колеса установлены в корпусе на осях 5 с постоянным межцентровым расстоянием, колесо 3 одновременно совершает движение относительно приводного вала 1 и во круг собственной оси 5. одна из точек колеса 3, совпадающая с эксцентрично расположенной осью 6, совершает при этом прямолинейное движение возвратно поступательное движение, которая при помощи шатуна 7 передается на зубчатую рейку 8, входящую в зацепление зубчатым колесом 10, которая, вращаясь, передает исполнительное движение на подвижный нож 13, режущего аппарата. При необходимости, используя соответствующею конструкцию корпуса 11, возможна передача исполнительного движения рейками 8 и 9 под углом, отличном от прямого. Зависимость между движением исполнительного звена (ходом подвижного ножа 13 режущего аппарата) и эксцентриситетом зубчатых колес 2 и 3 определяется отношением 4: 1.

Наличие в конструкции привода режущего аппарата кривошипа, выполнена виде пары зубчатых колес, обеспечивает более благоприятные условия работы, а применения зубчато-реечного механизма позволяет без искажений передавать исполнительное движение на подвижный нож режущего аппарата. Надежность привода обеспечивается более плавной работой.

Недостаток привода в зубчато-реечном механизме, из-за сил трения, возникающих между корпусом 11 и зубчатыми рейками 8 и 9, корпус механизма со временем износится, что приведет к увеличению зазора между рейками 8 и 9, входящими в зацепление зубчатым колесом 10.

Из-за больших линейных размеров привода по направлению движения машины, компоновка его на травяную жатку затруднена, требует больших затрат труда и средств.

2.2.3 Другой привод разработанный тем же производственным объединением "Тульский комбайновый завод"

Привод изображен на рисунке 3.

Целью изобретения является упрощение конструкции и повышение надежности путем использования дополнительного качательного движения качающейся шайбы. Механизм привода ножа режущего аппарата сельскохозяйственных машин включает: корпус 1 с подшипниками 2, в которых располагается коленчатый вал 3, содержащий выступ 4 контактирующий с внутренними кольцами конических подшипников 5, зафиксированными в корпусе шайбы 6 подшипниками 7, образующими герметическую полость, заполненную смазкой. Выходной вал 8 одним концом жестко связан с шайбой 6, а другим с рычагом 9, верхнее плечо которого соединено с базовой поверхностью 1 - по средствам серьги П. нижнее плечом рычага 9 шарнирно связано при помощи серьги 12 с головкой 13 подвижного ножа 14. на коленчатом валу 3 расположен шкив 15, соединенный клинорёмевной передачей 16 с приводным валом 17. коленчатый вал, вращаясь в подшипниках 2, воздействует через конические подшипники 2 на шайбу 6. шайба 6 одновременно совершает два движения: вращения относительно собственной оси симметрии и качения в промежутки между опорами подшипников 2. выходной вал 8 является промежуточным звеном между шайбой 6 и рычагом9. В верхнее плечо рычага 9 шарнирно связано с базовой поверхностью 10, серьгой 11, компенсирующее его паразитные движения, а нижнее движения при помощи серьги 12 - с головкой 13 подвижного ножа 14, обеспечивая этим его возвратно-поступательное движение.

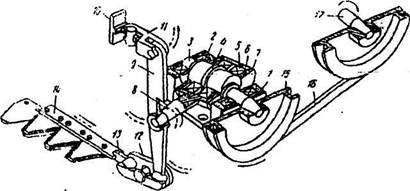

Рис.3 привод режущего аппарата А.С. №1678235.

Благоприятные условия работы механизмы привода обеспечены тем, что используется одновременно два движения шайбы 6: вращательное и качательное: рычаг 9 позволяет уменьшать угол качания шайбы 6 и воспринимает основные динамические нагрузки: геометрическая полость шайбы заполненной смазкой. Смазка подшипника 2 удерживается защитными шайбами (используются стандартные подшипники с защитной шайбой). Для теплоотвода используется максимальная площадь отвода механизма.

Недостаток привода в большом количестве кинематических связей отличающиеся жесткие требованиями к точности изготовления и предлагающих расширенную номенклатуру используемых для расширения деталей и стандартизированных узлов, что делает конструкции привода сложной и недостаточно надежной.

2.4 Предлагаемая конструкция

Привод режущего аппарата. Авторское свидетельство №1182699.

Изобретение относится к области сельскохозяйственного машиностроения. Надежность привода обеспечивается за счет исключения проскальзывания роликов по ребру.

По одной стороне вала на осях 3,4 расположена качалка 5 и рычаг 6. Один конец рычага связан шарнирно при помощи звена 7 с качалкой 5 и снабжен контактирующими с винтовой поверхностью 1 вала роликом 8, а другой конец взаимодействует с ножом режущего аппарата при помощи серьги 9. на конце качалки смонтирован ролик 10. также контактирующий с винтовой поверхностью 1 вала в точке А.

Рис.4 привод режущего аппарата А.С. № 118 2699

Вращение вала с винтовой поверхностью 1 передается через звездочку 11 посредствам цепи от карданной передачи от измельчителя. Привод работает следующим образом: от карданной передачи измельчителя через цепь крутящий момент через звездочку 11 передается на вал, винтовая поверхность 1 которого вращаясь, действует на ролики 8 и 10, отклоняя рычаг 6 и качалку 5 то влево, то в право. Конец рычага 6 через серьгу 9 перемещает нож режущего аппарата в возвратно-поступательное движение, тем самым происходит процесс резания.

Смещение роликов на величину Ь в сторону от плоскости, проходящий через ось вала с ребром, обеспечивает нахождение точки контакта роликов и ребра в данной плоскости. Это исключает проскальзывание и увеличивает надежность и ресурс работы привода, так как векторы скоростей ребра и роликов в данной точке совпадают.

3. Конструкторско-технологические расчеты

3.1 Технологические расчеты

Резание осуществляется ножами, которые представляют собой плоский клин. Сила приложенная к клину, вызывает значительное удельное давление между лезвием и материалом, что приводит к разрушению связей между отдельными частицами материала.

Рассчитаем силу Р, прилагаемую к ножу для преодоления сил сопротивления в процессе резания.

Для начала определим подачу Ь по формуле:

Ь = (30 Ум) /п (3.1)

Где Ь - подача, м;

Ум - скорость машины, м/с;

п - частота вращения привода ножа, мин;

Ь = (30 3,3) /778 = 0,127 м

Находим площадь подачи Р.
