Следующая задача – разработка технологической схемы удаления навоза.

Удаление навоза

Транспортировка к месту хранения

Погрузка

Транспортировка в поле.

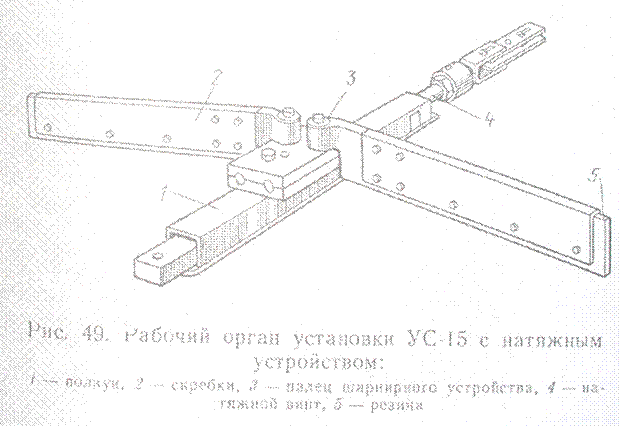

транспортер УС-15.

Установка работает в возвратно-поступательном режиме. При рабочем ходе скребки в одном навозном проходе при трении о пол раскрываются во всю ширину канала, захватывают навоз и перемещают его к люку, находящемуся над поперечным навозным каналом. В это время скребки во втором навозном проходе складываются и перемещаются вхолостую в противоположную сторону. После выгрузки навоза одним скрепером происходит реверсирование контура, и в работу вступает второй скрепер. Далее циклы повторяются. Установка работает 15-20 часов в сутки. Она может убирать твердый, жидкий и полужидкий навоз с остатками кормов и подстилкой без предварительного подгребания их в кучи. Так как скорость рабочих органов невелика(2,4 м/мин), они в процессе движения не травмируют животных.

УС-15 собирает навоз в поперечный транспортер УС-10. Установка работает в возвратно-поступательном режиме, шаг скребков 10 м, ход 12,5 м, длительность работы 2 ч/сут. Включение автоматическое- 6 раз в сутки, продолжительность рабочего цикла 20 мин, после чего также автоматически установка отключается. Установленная мощность электродвигателей УС-15 и УС-10 3 кВт. Далее УС-10 транспортирует навоз в ковшовый навозопогрузчик НПК-15. Он осуществляет погрузку навоза в навозные телеги. Затем навоз транспортируется в полузаглубленное открытое навозохранилище. Там он складируется и при участии анаэробных микроорганизмов осуществляется процесс брожения (температура навоза достигает 30- 35 С); хранится 100-110 дней. За это время большинство бактерий, в том числе и патогенных, и зародышей гельминтов погибает. После такой биологической самоочистки навоз грузится экскаватором ПЭ-0,8 на тракторные тележки и вывозится в поле.

Освещение

Освещенность нормируется люминесцентными лампами и лампами накаливания. Режим освещения влияет на производительность труда обслуживающего персонала и продуктивность животных. При освещении открытых пространств, относящихся к животноводческим фермам, минимальная горизонтальная освещенность на уровне земли на выгульных площадках, площадках для хранения сена и подстилки, в силосохранилищах и у входа в помещение должна быть не менее 2лк. На кормовых площадках минимальная освещенность на уровне 0,5 м от земли (в кормушке) в горизонтальной плоскости должна быть 5лк. В весовых и на погрузочных площадках минимальная освещенность в горизонтальной плоскости на уровне земли должна быть 10лк, при освещении проезда – 0,5 лк.

При откорме КРС нужно создать световой день общей продолжительностью 10ч .

Рис.5

ЛСП-16 «Лада» ; 1 — подвеска; 2 — лам­па

Блочный светильник типа ЛСП-15 «Лада» с люминесцентными трубчатыми лампами низкого дав­ления мощностью 40, 65 и 80 Вт. Светильник рассчитан на работу в сети с номинальным напряжени­ем 220 В. Срок службы светильника 8 . 10 лет.

Коробка-корпус блока, выполненная из фенопласта, допускает нагрев не более 110 °С и выдерживает воздей­ствие химически активной среды.

Отличительная особенность новых светильников — блочная конструкция: концы лампы введены в блоки, представляющие собой пластмассовые корпуса неболь­шого объема, в которых располагаются пускорегулирующие аппараты (ПРА), конденсаторы, патроны для стартеров, стартеры и навесные патроны для ламп. Блоки соединяются между собой металлической профи­лированной оцинкованной планкой.

N = Руд ´ S / Рл, где

N – количество ламп;

Руд – удельная мощность, Вт/м2 (3,3 Вт/м2);

S – площадь помещения (22 × 84 = 1848 м2);

Рп – мощность лампы.

N = 3,3 × 1848 / 80 = 77 шт

Для освещения производственной зоны площадки применяют лампы ДРЛ 250 в количестве 13 штук.

Рис. 6

Электрическая часть.

3,75*5+3*15*5+3*2*5+0,08*10*77+0,8*1*30+0,25*15*13=408,1 кВт/сут

408,1*365=148 956,5 кВт/год

148 956,5 *2 руб=297 913 руб.

Оценка технико-экономической эффективности.

При внедрении на животноводческих фермах новых средств электромеханизации, при разработке новых или усовершенствовании существующих технологических процессов необходимо знать экономическую эффективность каждого мероприятия.

Итак, проведем оценку нашего хозяйства:

Сначала определим капитальные вложения:
