Ширину дна канала принимаем 0,5 м., ширина дна МК проверяется гидравлическим расчетом.

Правило построения профилей:

-Мг 1:5000 Мв 1:100

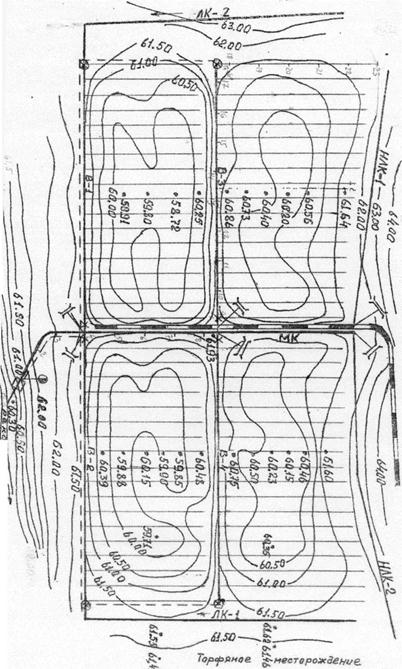

-Разбивается пикетаж от устья к истоку на плане и слева направо на продольном профиле.

- Строится профиль поверхности земли.

-Выбирается проектный уклон дна.

- Определяется отметка проектного уклона в расчетной точке.

- Вычисляются отметки проектного дна на всех пикетах.

-Контролируется обеспечение требования вертикального сопряжения по всей длине канала.

-Проектный уклон выбирается = уклону поверхности земли.

- Отметки проектного дна можно определить только в расчетной точке i устье, в истоке и в местах изменения уклона.

-Глубины выемок определяются по пикетам

-Объем выемки для канала трапециидального сечения определяется:

V = (b+mhср) X hср , где

b - ширина дна канала =0.6м-

m - заложение откосов

hep-средняя арифметическая глубина выемки.
