Введение

Тяжелая ситуация с расходами на производство и затратами рабочего времени требует машины и орудия с большой производительностью при высоком качестве работы. Точность обработки, а также высокая производительность на единицу площади при низких затратах являются сегодня решающими аргументами в пользу прицепных комбинаций орудий по предпосевной обработке почвы. Наряду с орудиями для подготовки почвы под посев, работающими от вала отбора мощности, такими как, например, ротационные бороны, все большее значение в области обработки почвы под зерновые, рапс и ряд овощных культур приобретают прицепные комбинации орудий. Комбинации орудий Система-Компактор и Система-Корунд - два орудия фирмы ЛЕМКЕН с многосторонними возможностями оснащения, которые осуществляют отличную подготовку почвы под посев, выполняя все агротехнические требования.

Идеальная почва под посев - это основа для оптимального роста растений. Обработанная пашня должна быть хорошо выравнена и одновременно хорошо разрыхлена по всей ширине захвата и на всю рабочую глубину. Комбинация орудий по подготовке почвы под посев фирмы ЛЕМКЕН обеспечивает оптимальное рыхление почвенных структур и хорошее крошение посевного горизонта.

Сопроводительное оборудование - прикатывающие катки - осуществляют равномерное повторное уплотнение на глубину внесения посевного материала. Одновременно, благодаря повторному уплотнению почвы, обеспечивается идеальная подача почвенной влаги к корневой системе.

Система-Компактор фирмы ЛЕМКЕН с шириной захвата от 3 до 10 метров выполняет предпосевную обработку почвы за один рабочий проход. Это идеальное орудие для подготовки хорошо разрыхленного, обработанного на одинаковую глубину и повторно уплотненного посевного ложа, особенно для мелкого посевного материала свеклы и рапса. Прицепная комбинация для подготовки почвы под посев Система-Компактор может комбинироваться при ширине захвата 4,50-6,00 м с пневматической рядовой сеялкой Солитер.

1. Агротребования к предпосевной обработке

Идеальная почва под посев - это основа для оптимального роста растений. Обработанная пашня должна быть хорошо выровнена и одновременно хорошо разрыхлена по всей ширине захвата и на всю рабочую глубину. Комбинация орудий по подготовке почвы под посев фирмы ЛЕМКЕН обеспечивает оптимальное рыхление почвенных структур и хорошее крошение посевного горизонта. Сопроводительное оборудование - прикатывающие катки - осуществляют равномерное повторное уплотнение на глубину внесения посевного материала. Одновременно, благодаря повторному уплотнению почвы, обеспечивается идеальная подача почвенной влаги к корневой системе.

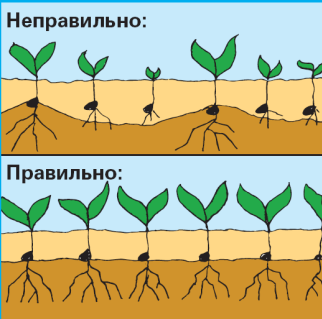

Два ряда стрельчатых лап обеспечивают полную обработку посевного ложа. Параллелограммное навешивание рабочих секций гарантирует точную работу и, соответственно, равномерную глубину обработки. С помощью передней режущей планки или подпружиненной многофункциональной планки осуществляется выравнивание поверхностного слоя почвы. Катки-измельчители у Система-Компактора способствуют дополнительному выравниванию почвы.

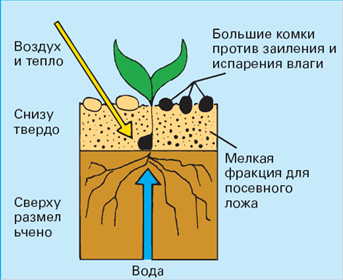

Для оптимального высева семян и наилучшего формирования корневой системы подготавливается идеальное посевное ложе с большими комками земли сверху, мелкой фракцией снизу и хорошо уплотненной почвой. Большие комки и пласты, которые еще остаются после обработки стрельчатыми лапами, измельчаются расположенным сзади сопроводительным оборудование или крошащим катком. Плоское расположение лемехов увеличивает силу вхождения орудия в почву, что обеспечивает наибольшее давление на катки-измельчители. Благодаря этому процессы выравнивания и крошения проводятся наилучшим образом.

2. Рабочие органы Системы-Компактор для предпосевной обработки почвы

2.1 Сферические диски

2.1.1 Расчет сферических дисков

Определим диаметр D и угол наклона образующей конуса заточки к плоскости режущей кромки и радиус R кривизны рабочей поверхности сферического диска и расстояние b между смежными дисками при следующих условиях:

глубина обработки почвы a = 8 см

угол атаки = 35o

затылочный угол a = 5o

угол заострения режущей кромки i = 15o

коэффициент пропорциональности К = 6

высота гребней С = 30 мм

Диаметр диска определяют в зависимости от заданной глубины обработки из соотношения

К = D/а, D = 6 x 80 = 480 мм.

Принимаем диаметр диска D = 510 мм (ГОСТ 198 .75).

Угол наклона образующей конуса заточки к плоскости режущей кромки

где Dа - хорда погружения диска на глубину а;

Угола = - а = 35o - 5o = 30o

Угол = arctg (510/371 x 0,577) = 38,42o.

Угол, характеризующий кривизну рабочей поверхности диска

= - i = 38,42o - 15o = 23,42o

Радиус кривизны рабочей поверхности диска

R = D/ (2 x sin) = 510/ (2 x sin 23,42o) = 642 мм

В соответствии с ГОСТ принимаем R = 660 мм.

Расстояние между смежными дисками при высоте гребней С и угле атаки равно
