Пользуясь минутной рамкой карты, можно.

1. Определить широту и долготу любой точки на карте.

Пример для точки А (см. рис. 1). Для определения географических координат точки А проводят на карте ближайшую к ней с юга параллель (соединив одноименные минуты западной и восточной стороны рамки).

Для определения десятых долей минуты в масштабах минутной рамки измеряют расстояния от точки А до проведенных параллели и меридиана.

Проводя через точку А истинный меридиан, определяют его долготу. Для этого надо сосчитать, сколько минут и секунд заключено между западной стороной рамки и истинным меридианом точки А, полученное число минут и секунд прибавляют к долготе западной рамки. Получаем долготу точки А-λ= 18°01'13" в. д.

Широту точки А находят аналогично, пользуясь делениями западной и восточной рамок: φ = 54°41'14" с. ш.

2. Определить положение любой точки на карте, зная ее географические координаты.

Например, точка Б имеет широту φ = 54°40'15", долготу λ= 18°03'54".

На западной и восточной сторонах рамки определяем точки с указанной широтой, соединяем их прямой линией; на северной и южной рамках находим точки указанной долготы, через них также проводим прямую линию. Пересечение двух прямых дает месторасположение точки Б.

Определение прямоугольных координат точки. Для удобства пользования прямоугольными координатами на каждый лист топографической карты наносят сетку квадратов (километровая сетка), образованных прямыми линиями, параллельными осям плоских прямоугольных координат (осевому меридиану зоны — ось X и экватору — ось Y) и проведенными через определенное число километров.

Прямоугольные координаты линий, ближайших к углам рамки, подписывают полностью, остальные — сокращенно, последними двумя цифрами.

Так, на рисунке 1 цифры

Цифра 4 в числе 4307 — номер шестигранной зоны.

Пользуясь координатной (километровой) сеткой, циркулем и линейным масштабом карты, можно.

1. Найти прямоугольные координаты точки В на карте.

2. Нанести точку на карту, зная ее прямоугольные координаты.

3. Теодолит, его назначение, устройство, работа

Теодолит — геодезический инструмент для определения направлений и измерения горизонтальных и вертикальных углов при геодезических работах, топографических съемках, в строительстве и других видах работ.

Теодолиты предназначены для измерения горизонтальных, вертикальных углов, расстояний нитяным дальномером, магнитных азимутов с использованием буссоли и нивелирования как горизонтальным, так и наклонным лучом (тригонометрическое нивелирование).

Теодолиты различают по точности, назначению, материалам изготовления кругов, конструктивным особенностям и по другим признакам.

Согласно ГОСТ 10529—70 теодолиты различают по материалу изготовления кругов (лимбов) и по точности измерения угла.

По материалам изготовления кругов и по устройству отсчетных приспособлений теодолиты подразделяют на две группы: с металлическими лимбами и со стеклянными лимбами (оптические теодолиты). ГОСТом предусмотрено изготовление только оптических теодолитов взамен устаревших конструкций теодолитов с металлическими лимбами.

По конструкции теодолиты делят на повторительные и простые.

У повторительных теодолитов лимб и алидада имеют независимое и совместное вращение, что позволяет измерять угол путем последовательного его откладывания п раз на лимбе, который имеет закрепительный и наводящий винты.

У простых теодолитов лимб может поворачиваться, но совместно с алидадой вращения не имеет.

Теодолит, имеющий вертикальный круг, устройство для измерения расстояний (дальномер) и буссоль, называют теодолитом-тахеометром.

Выпускаемые технические теодолиты являются тахеометрами.

По точности измерения углов среди оптических теодолитов выделяются: высокоточные ТО5, Т1, точные Т2, Т5, Т5К и технические Т15, ТЗО, ТОМ, 2Т30, 2Т30П, характеризующиеся средней квадратической ошибкой (погрешностью) измерения угла одним приемом. Например, ТЗО означает, что погрешность угла, измеренного одним полуприемом, будет составлять ± 30".

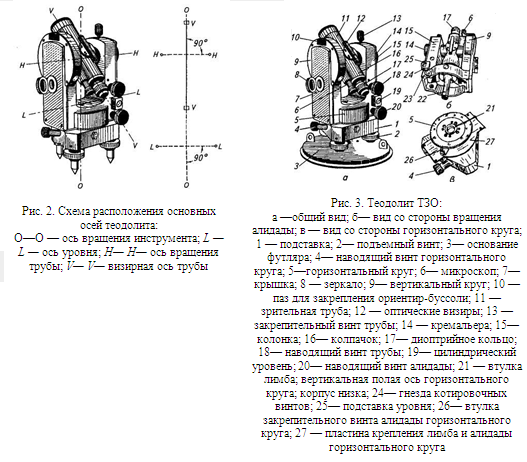

Устройство теодолита-тахеометра. Втеодолите выделяют горизонтальную ось цилиндрического уровня L—L, вертикальную ось вращения теодолита О—О, горизонтальную ось вращения трубы Н—Н, параллельную горизонтальной плоскости лимб, и перпендикулярную ей визирную ось V— V (рис. 2).

Рассмотрим устройство одного из самых распространенных на производстве геодезических инструментов — теодолита ТЗО (рис. 3). Теодолит имеет горизонтальный 5 и вертикальный круги 9, закрытые крышкой 7, зрительную трубу 11 и отсчетное приспособление.

Горизонтальный круг, или лимб, предназначен для измерения горизонтальных углов. Он представляет собой стеклянный круг, по краю которого нанесены деления через 10' (цена деления лимба), оцифрованные через 1о от 0 до 360° по часовой стрелке. Горизонтальный круг 5 имеет полую вертикальную ось 22, которая входит во втулку подставки 1.

Для приведения лимба в горизонтальное положение подставка имеет три подъемных винта 2 (рис. 3, а), которые своими заостренными концами упираются в дно (основание) футляра 3. На штатив теодолит крепят с помощью станового винта.

Горизонтальный круг закрывается корпусом низка 23 (рис. 3, б), который вместе с колонкой 15 составляет основную несущую конструкцию алидадной части теодолита. Ось алидадной части теодолита 75 входит во втулку лимба 21 (рис. 3, в). При общей оси вращения лимба и алидады конструкция теодолита обеспечивает возможность как их совместного вращения, так и вращения по отдельности. Для этого лимб и алидада снабжены соответственно наводящими 4 и закрепительным (остался за плоскостью чертежа) винтами. На рисунке 3.77 видна только втулка 26 закрепительного винта алидады. Закрепительный винт лимба не виден, так как расположен за плоскостью чертежа. Алидадную часть теодолита с лимбовой крепят пластиной 27.

На алидадной части теодолита (см. рис. 3, а) расположены цилиндрический уровень 19, вертикальный круг 9, зрительная труба 11 и узлы отсчетной системы.

Цилиндрический уровень предназначен для приведения осей (плоскостей) теодолита в вертикальное и горизонтальное положение. Он представляет собой стеклянную ампулу, у которой основанием служит плоскость, а верхней частью — шаровой сегмент.

Ампулу заполняют нагретым спиртом или эфиром. При остывании в ней образуется пузырек. На внешней поверхности ампулы нанесены деления. Наивысшая точка ампулы имеет средний штрих шкалы, и ее называют нуль-пунктом. Цена деления уровня соответствует 45". Уровень имеет юстировочные винты. Они входят в гнезда 24 подставки уровня 25 (см. рис. 3, б).
