5. Сооружения, устраиваемые на открытой осушительной сети, по своему назначению подразделяются на три группы:

1) сооружения для переезда и перехода через каналы (мосты, трубы-переезды, переходы);

2) сооружения для регулирования стока по каналам, (шлюзы-регуляторы);

3) сооружения, предо­храняющие каналы от разрушения (перепады, быстротоки, креп­ление откосов и дна каналов).

Мосты для переезда строят на водоприемниках и крупных магистральных и собирательных каналах в местах их пересече­ния с дорогами. На крупных водоприемниках целесообразно строить долговечные железобетонные мосты. На осушительных каналах в лесу применяют деревянные балочные мосты на сваях (рис. 3): при ширине канала по верху до 4 м — однопролетные, от 4 до 8 м — трехпролетные и более 8—10 м — пятипролетные. Мосты с четным числом пролетов на осушительных каналах не устраивают, так как в этом случае средние сваи необходимо забивать по оси канала, что сильно нарушает нор­мальное движение воды по каналу.

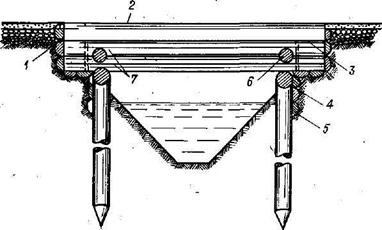

Рис. 3. Балочный мост:

1 — верхний настил; 2 — прижимные пластины; 3 — нижний настил; 4 — насадка; 5 — пластины боковой обшивки; 6 — поперечная связь; 7 — прогоны

На крупных каналах прогоны мостов должны быть подняты над бровкой на 0,3—0,5 м, чтобы плывущие по воде предметы не цеплялись за прогоны и не скапливались под мостом. Поэ­тому на крупных каналах для въезда на мост устраивают спе­циальные насыпи. На сплавных каналах прогоны и настил мо­ста поднимают еще выше, а пролет между сваями увеличивают в зависимости от крупности сплавляемого леса. Ширину моста принимают в зависимости от ширины дороги и достаточной для прохода лесохозяйственных машин и ору­дий — обычно не менее 5—6 м. Прочность моста рассчитывают на нагрузку от прохода наиболее тяжелых тракторов, исполь­зуемых в хозяйстве.

Трубы-переезды устраивают из готовых бетонных и железо­бетонных труб диаметром 0,3—0,6 м и более. Дно канала в ме­сте укладки трубы тщательно выравнивают с подсыпкой под трубу крупнозернистого песка слоем около 10 см (рис. 4).

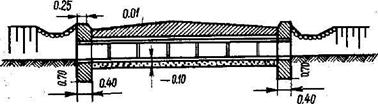

Рис. 4. Труба, уложенная под дорогой

Если труба состоит из нескольких секций, то стыки их цемен­тируют и заливают битумом. После укладки трубы канал за­полняется грунтом. На концах труб устраивают оголовки. При устройстве таких труб на болотах следует применять кислото­упорный бетон. Дно трубы должно быть расположено на одном уровне с дном канала, чтобы труба не создавала подпора воды. Шлюзы-регуляторы служат для регулирования воды в ка­налах осушительной сети в целях улучшения условий сплава леса, снижения стока летом, в противопожарных целях и пр. Наиболее часто устраивают деревянные шлюзы, при нали­чии материалов можно применять бетонные и железобетонные шлюзы. Деревянный однопролетный шлюз показан на рис. 5. Глав­ными частями шлюза являются:

1) шпунтовый ряд, забитый в минеральный грунт поперек канала и в откосы не менее чем на 2 м в каждую сторону;

2) красный брус внизу отверстия шлюза, насаженный на шпунтовый ряд, с прикрепленной к нему стойкой для щитов (шандор);

3) пол и стены шлюза (из пла­стин или досок), прикрепленные к сваям. Выше и ниже шлюза на 3—7 м канал укрепляется.

Отверстие шлюза рассчитывается на максимальные воды или площадь его принимают равной по­перечному сечению канала.

Рис. 5. Деревянный шлюз:

1 - шапочный брус; 2 — служебный мостик; 3 — насадка; 4 ~ передняя стенка шпунта

За осушительной сетью организовывается уход и производится своевременный ремонт, что обеспечивает ее нормальную работу и продолжительную эксплуатацию.

6. Кольматаж. Осушение земель кольматажем предусматривает регулирование водного режима излишне увлажненных территорий путем искусственного повышения земной поверхности. Для этого территорию, которую необходимо осушить, разбивают на чеки (квадраты) с помощью невысоких дамб. По трубам насосами подают воду с большим количеством зависших частиц почвы. В чеках жидкая масса отстаивается, вода через специальные водоспускные отверстия сваливается в водоприемник. Многократной подачей воды можно грунтом постепенно поднять поверхность до нужной геометрической оценки и снять излишнее увлажнения. На кольматажных территориях ведется городское и садово-парковое строительство.

Осушение с машинным водоподъемом. Такой способ осушения применяют, когда территория, которая осваивается, располагается ниже уровня воды в водоеме (реке, водохранилище), прилегающего к территории, или периодически затапливается им. В таких случаях отмеченная территория огораживается дамбой. Устраивается обычная осушительная сеть (открытые каналы или дренаж). По каналам вода самотеком отводится в пруд-водоприемник, с которого при необходимости откачивается через дамбу в смежный водоем. Территория, которая огораживается дамбой, в этом случае называется польдером.

7. Ме­тодика исследований первых лет (Осфальд, П. И. Жудра, Д. М. Кравчинский) заключалась в анализе пробных де­ревьев, срубленных на различных расстояниях от канав. Даль­нейшее совершенствование методики привело к тому, что вместо рубки отдельных деревьев стали закладывать пробные участки, длина которых равнялась расстоянию между каналами или расстоянию действия канала. Пробные участки делились на пробные площадки, расположенные на разном расстоянии от каналов. На пробных площадях производили сплошной перечет древостоя и после этого брали модельные деревья. Выбирали модельные деревья различными способами.

В настоящее время при изучении влияния осушения на рост леса рекомендуется на полосе между каналами закладывать опытный участок, включающий 3 или 5 проб. Размер проб оп­ределяется числом деревьев на них. На каждой пробе должно быть не менее: 200 деревьев основного элемента леса. В отдель­ных случаях при низкой полноте древостоя можно ограничиться 100—150 деревьями. Расположение проб на опытном участке производится следующим образом: две пробные площади рас­полагаются возле каналов на расстоянии 3—5 м от бровок осу­шителей и одна на середине между осушителями. При большом расстоянии между осушителями (более 200 м) полезно между крайними и средней пробами заложить еще по одной пробной площади. На пробных площадях производится пересчет древо­стоя по элементам леса, по 2-сантиметровым ступеням толщины и строится кривая, высот. На каждой пробной площади сруба­ется 5—6 моделей среднего дерева. Модели расчленяются на 2-метровые отрезки, от которых берутся кружки для анализа ствола.

Обработка материалов сводится к следующему. Модельные деревья анализируют по 5- или 10-летиям и определяют теку­щий годичный прирост по диаметру до и после осушения. Опре­деляют и текущий прирост по запасу.

Запас древостоя основного элемента леса М определяют по формуле:
