4.Изменение поверхности горения по времени.

Высота свода заряда: е0 = 0,114м.;

Длина заряда: L = 1,328м.;

Длина луча заряда: Н = 0,070м.;

Радиус камеры сгорания: R = 0,198м.;

Величина вылета крышки: b = 0,092м.;

Радиус скругления свода: r = 0,005м.;

Радиус скругления луча: r1­­­ = 0,8ּr = 0,0044.;

Полуугол раскрытия лучей: β = Θ/2 = 33,53˚ = 0,585 рад.;

Угол эл-та звезды:

˚ = 0,44779 рад.;

Длина луча без радиуса скругления: x = H – r = 0,179-0,006 = 0,0781 м;

Скорость горения топлива: u = 4,558 мм/с = 0,00456м/с.;

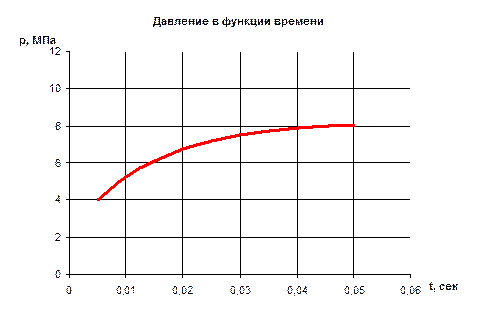

Определим периметр и площадь горения в начале и в конце каждой фазы. Начало новой фазы соответствует параметрам конца предыдущей фазы. Полученные данные представлены в таблице.

SI.нач = ПI.начּL ;

SI.кон = ПI.конּL

Периметр и поверхность горения в начале и в конце II фазы:

ПII.нач = ПI.кон = 0,7733 м.;

SII.нач = SI.кон = 1,0273 м.2;

SII.кон = ПII.конּL

Периметр и поверхность горения в начале и в конце III фазы горения (конец III фазы горения в момент времени τ = 25с.).

ПIII.нач = ПII.кон = 0,8085м.;

SIII.нач = SII.кон = 1,0739 м.2;

SIII.кон = ПIII.конּ(L-b)

5.Профилирование сопла.

- геометрическая степень расширения сопла;

Fм = 0,00259 м2;

Диаметр минимального сечения:

Площадь среза сопла:

Диаметр среза сопла:

Радиусы скругления:

R1 = 1,5ּRм = 1,5ּ0,006/2 = 0,0917м.;

R2 = 0,5ּ Rм = 0,5ּ0,006/2 = 0,0306м.;

Угол касательной к контуру сопла на выходе βа = 0,106 рад. = 6,073˚;

Относительная длина сопла:

;

Угол на входе в сверхзвуковую часть сопла: βb = 0, 6 рад. = 34,38˚;

Длина сопла:

6.Расчет ТЗП.

Определение коэффициентов теплопроводности.

Камера сгорания.

Давление в камере сгорания:

р = 6,15 Мпа;

Температура продуктов сгорания:

Т = 3359,6 К;

Средний молекулярный вес продуктов сгорания:

μ = 19,531 кг/кмоль;

Теплоемкость продуктов сгорания:

Ср = 3345 ;

Коэффициент динамической вязкости:

η = 0,9330 ;

Коэффициент теплопроводности:

λ = 0,9812;

Массовый расход продуктов сгорания:

кг/сек;

Смоченный периметр заряда:

П = 0,7734 м.;

Начальная площадь проходного сечения:

Fсв = 0,00776 м2;

Эквивалентный гидравлический диаметр:

Приведенный диаметр проходного сечения (для расчета лучистого теплового потока):

Средняя длина луча:

l = 0,9ּdсв. = 0,9ּ0,283 = 0,0895м.;

Средняя плотность продуктов сгорания:

Принимаем температуру поверхности Тст = 2100К;

Переднее Днище.

Коэффициент конвективной теплоотдачи (свободная конвекция):
