Дата запуска считается началом космической эры человечества, а в России отмечается как памятный день Космических войск.

Цели запуска:

· проверка расчетов и основных технических решений, принятых для запуска;

· ионосферные исследования прохождения радиоволн, излучаемых передатчиками спутника;

· экспериментальное определение плотности верхних слоев атмосферы по торможению спутника;

· исследование условий работы аппаратуры.

Несмотря на то, что на спутнике полностью отсутствовала какая-либо научная аппаратура, изучение характера радиосигнала и оптические наблюдения за орбитой позволили получить важные научные данные.

Схема и основа конструкции первого ИСЗ.

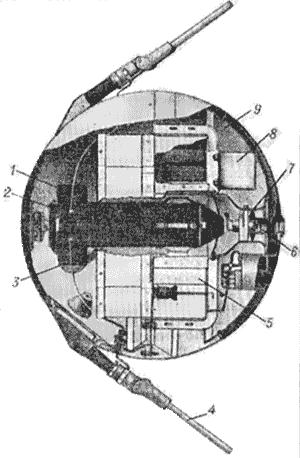

Внутреннее устройство Первого ИСЗ

1 — сдвоенное термореле системы терморегулирования;

2 — радиопередатчик;

3 — контрольные термо- и барореле;

4 — антенна;

5 — аккумуляторная батарея;

6 — вентилятор;

7 — диффузор;

8 — дистанционный переключатель;

9 — экран

Конструкция:

Простейший спутник был выполнен как герметичный контейнер сферической формы диаметром 580 мм, состоящий из двух силовых полуоболочек (конструкционный материал — алюминиевый сплав АМг-б толщиной 2 мм). Передняя полуоболочка имела меньший радиус и прикрывалась полусферическим внешним экраном (R = 580 мм) толщиной 1 мм для обеспечения «теплоизолирующего» режима. Задняя силовая полуоболочка, отделенная от бортовых систем внутренним экраном, являлась одновременно радиационной поверхностью системы терморегулирования. Герметичный объем заполнялся сухим азотом при давлении 1,3 атм. Соединение полуоболочек осуществлялось посредством 36 шпилек М8х 1,25. Герметичность стыка обеспечивала прокладка из вакуумной резины. Передняя полуоболочка имела четыре гнезда для крепления антенн со штуцерами гермовводов и фланец заправочного клапана. На задней полуоболочке располагались фланец испытательного системного разъема и блокировочный пяточный контакт, включающий автономное бортовое электропитание после отделения ПС от РН. Четыре антенны (две длиной 2,4 м, две — 2,9 м) монтировались на передней («верхней») полуоболочке. Специальный пружинный механизм разводил антенны на угол 35° от продольной оси ИСЗ после его отделения от РН (таким образом формировалась заданная диаграмма их излучения). Поверхность корпуса ПС полировалась и подвергалась специальной обработке, чтобы придать ей заданные значения коэффициента поглощения солнечной радиации AS и коэффициента собственного излучения ξ (внешний экран передней полуоболочки: AS = 0,2-0,25; снаружи ξ = 0,05-0,1; изнутри ξ = 0,8-0,9;

задняя полуоболочка: AS = 0,23-0,27; ξ = 0,35-0,45).

Тепловой режим обеспечивался вентилятором, включавшимся от термореле при температуре равной или выше 30°С. При этом циркулирующий азот осуществлял передачу тепла «холодной» задней полуоболочке, излучавшей избыток тепла в космическое пространство. При понижении температуры азота до 20-23°С вентилятор выключался, что приводило — в отсутствие конвекции — к значительному увеличению теплового сопротивления между радиационной поверхностью и внутренним объемом ПС — и таким образом предотвращало дальнейшее снижение температуры.

Внутри термоконтейнера находились: радиопередатчики мощностью 1 Вт и массой 3,5 кг (разработчик В.И.Лаппо из НИИ-885);

блок питания из трех батарей на основе серебряно-цинковых элементов массой 51 кг (разработчик Институт источников тока, директор Н.С.Лидоренко), срок их непрерывной работы — не менее двух недель; дистанционный переключатель; вентилятор системы терморегулирования; сдвоенное реле системы терморегулирования; контрольное термореле и барореле. Радиопередатчики работали на частотах 20,005 и 40,002 МГц (длины волн, соответственно, 15 и 7,5 м) импульсами длительноcтью от 0,2 до 0,6 сек (настроечное значение 0,4 сек), импульсы одного передатчика в паузах другого. При замыкании и размыкании контактов датчиков контроля давления (барореле с настройкой р=0,35 атм) и температуры (сдвоенное термореле с настройкой Т1=+50°С, Т2=0°С) изменялись частоты сигналов и соотношения между их длительностью и паузами, что обеспечивало «диапазонный» контроль герметичности и температуры внутри ПС.

Общая масса ПС в сборе составляла 83,6 кг.

«Юбилейный»

«Юбилейный» (RS-30) — малый российский научный спутник, созданный ОАО «ИСС» имени академика М. Ф. Решетнёва совместно с группой российских космических предприятий и высших учебных заведений. Предназначен для передачи звуковых сообщений, фото- и видеоизображений, рассказывающих о 50-летии запуска первого искусственного спутника Земли и космической отрасли в целом, а также для участия в образовательных программах студентов ВУЗов и проведения научных экспериментов. В создании аппарата приняли участие НИЛАКТ (г. Калуга), НПП «Геофизика-Космос» (г. Москва), НПО им. С. А. Лавочкина (г. Москва), ОАО «РПКБ» (г. Раменское), ГКНПЦ им. М. В. Хруничева (г. Москва), Московский авиационный институт (национальный исследовательский университет) имени Серго Орджоникидзе, СибГАУ имени академика М. Ф. Решетнёва (г. Красноярск).

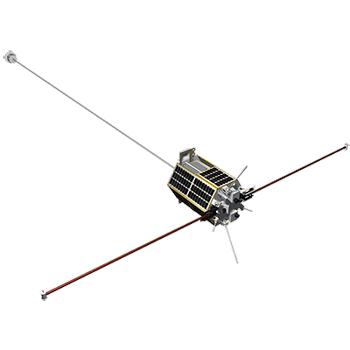

Схема и основа конструкции МКА «Юбилейный»:

Конструкция:

Конструктивно КА «Юбилейный» состоит из негерметичного приборного отсека, образованного шестигранной рамой, на которой смонтированы панели солнечной батареи, и тремя поперечными панелями – верхней, средней и нижней. Бортовая аппаратура размещается как в приборном отсеке, так и на наружной поверхности верхней панели.

На верхней панели, которая во время работы спутника обращена в сторону Земли, расположены элементы систем ориентации – магнитометр и поперечные штанги с балансирами, приемные и передающие антенны, а также научная аппаратура: три датчика Земли, для получения данных об излучении Земли в инфракрасном диапазоне длин волн и исследования пространственно-временного излучения дневной и ночной атмосферы Земли в видимом спектральном диапазоне. Часть электронной аппаратуры, требующей повышенной защищенности от факторов космического пространства, находится и на стороне панели обращенной внутрь приборного контейнера.

На средней панели установлена аппаратура ДОКА-Б, в состав которой входят: бортовой компьютер; приемная аппаратура, работающая на частотах 145 МГц; передающая аппаратура, работающая на частотах 435 МГц; аккумуляторная батарея, а также бортовая аппаратура радионавигации. На нижнем днище расположена магнитно-гравитационная система ориентации, в штатном режиме обеспечивающая ориентацию продольной оси КА на Землю, антенна навигационной аппаратуры, экспериментальный солнечный датчик ДПС и аппаратура РАДЭК, предназначенная для проверки эффективности применения разработанных в СибГАУ нанопокрытий для радиационной защиты электронных компонентов космических аппаратов.
