Вероятно, в будущем гравитационный маневр будет использоваться и в звездной навигации. С таким предложением недавно выступил молодой советский ученый Владимир Сурдин. Интересно, что идея этого маневра приходила в голову многим людям, даже далеким от науки. В 1939 г. его описал писатель фантаст Лестердель Рей.

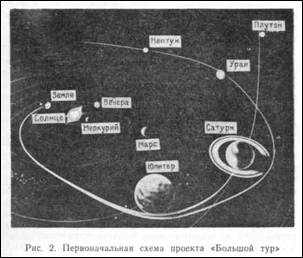

Таким образом, гравитационный маневр не только изменяет траекторию аппарата, но и дает выигрыш в энергии. Однако чтобы реализовать "Большой тур", требовалось особое расположение планет, примерно такое, как было в 80-х годах, иначе вся миссия растянулась бы непомерно. Предполагалось, что для посещения пяти внешних планет миссия "Большой тур" потребует нескольких аппаратов: два в 1976—1977 гг. должны были быть направлены последовательно к Юпитеру, Сатурну и затем — к Плутону (рис. 2). Кстати, выбор времени сближения с Плутоном был критичным как никакой другой: орбита Плутона значительно наклонена к эклиптике, а полет с выходом из плоскости эклиптики представляет задачу сложную и дорогостоящую. Два других аппарата в 1979 г. намечалось послать к Юпитеру, Урану и Нептуну. Рассматривался даже вариант с пятью аппаратами.

Однако бюджетные ограничения вскоре заставили изменить, а затем и существенно урезать проект. Лунная экспедиция "Аполлон" обошлась слишком дорого, и проект "Маринер — Юпитер — Сатурн-77", в дальнейшем переименованный в "Вояджер", оказался намного скромнее "Большого тура". Стоимость проекта составила 250 млн долларов, или 1/3 намечавшейся стоимости "Большого тура". (На сегодня все расходы по проекту, в которые входят ракеты запуска, весь наземный радиокомплекс и операции сближения, включая сближение с Нептуном, составили 865 млн долларов.) Новый вариант уже не предусматривал ни таких сложных и многочисленных аппаратов, ни посещения Урана, Нептуна и Плутона.

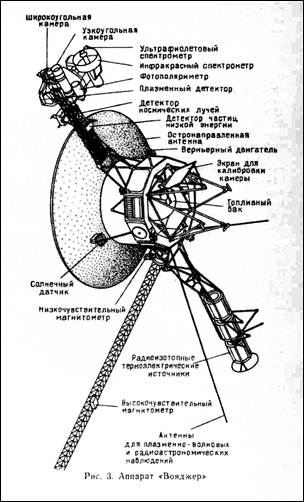

"Вояджер" представляет собой довольно крупное сооружение (рис. 3). Это — высокоавтономный робот, оснащенный собственными энергетическими установками, ракетными двигателями, компьютерами, системой радиосвязи, управления и научными приборами для исследования внешних планет. Масса аппарата составляет 815 кг.

Ограничение задач позволило значительно снизить требования к надежности компонентов и стоимости не только бортового, но и наземного оборудования. В самом деле, для радиосвязи на фантастические расстояния (орбита Нептуна — 30 а. е., или 4,5 млрд км от Земли) требовалось создать сеть гигантских радиотелескопов, каждый из которых представляет очень дорогое сооружение. (Фактически, такая сеть была создана, но намного позднее.) Уже к моменту сближения "Вояджера-2" с Ураном радиотелескопы с диаметром поворотной антенны 64 м для приема сигналов из дальнего космоса были установлены в США, в Испании и в Австралии.

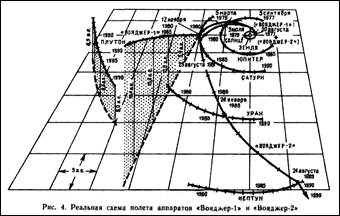

Оставим пока вопрос о том, как "Вояджеру-2" удалось все-таки исследовать Уран и Нептун и обратимся к рис. 4, на котором представлена схема полета Вояджеров. Через полтора года после Юпитера, 12 ноября 1980 г. "Вояджер-1" достиг Сатурна. Чтобы сблизиться с его спутником Титаном, имеющим плотную атмосферу и представляющим особый научный интерес, аппарат прошел сравнительно низко над южным полюсом Сатурна и круто изменил свою траекторию. Сближение с Титаном произошло, как намечалось, но это был конец планетной миссии "Вояджера- 1". Аппарат стал все выше подниматься над плоскостью эклиптики. На 1990 г. он ушел "вверх" уже на 19,4 а. е., или почти на 3 млрд. км (рис. 4). Как известно, планетных тел здесь нет.

"Вояджер-2" достиг Сатурна почти на год позже, 25 августа 1981 г. и провел исследования планеты и ее многочисленных спутников. После гравитационного маневра в плоскости эклиптики он был направлен к Урану. Сближение с Ураном произошло 24 января 1986 г. Снова исследования планет и спутников, снова маневр. 24 августа 1989 г. аппарат достиг "последней остановки" — Нептуна. Подобно Титану у Сатурна, спутник Нептуна Тритон давно привлекает внимание исследователей. Последний маневр "Вояджера-2" позволил исследовать Тритон (который, как выяснилось, того стоил). Теперь "Вояджер-2" тоже уходит из Солнечной системы (но в направлении, другом, чем "Вояджер-1").

Несколько слов о научном оснащении аппаратов. Научный комплекс "Вояджеров" позволил (в принципе) одновременно проводить 11 научных экспериментов.

На рис. 2 показано научное оснащение аппаратов. Это установленные на поворотной платформе "широкоугольная" (поле около 3°) и "узкоугольная" (0,4°) телевизионные камеры с объективами, фокусные расстояния которых 200 и 500 мм соответственно. Камеры имеют высокую четкость (800 строк); в них используются специальные видиконы с памятью. Считывание одного кадра требует 48 с. (Теперь в таких камерах ставят ПЗС-матрицы.) При 8-разрядном кодировании один кадр содержит 5,12 Мбит информации. С Сатурна "Вояджер-2" передавал 1 кадр за каждые 3 минуты.

На платформе установлены также спектрометры, инфракрасный и ультрафиолетовый, и фотополяриметр. Инфракрасный прибор (спектроинтерферометр), рассчитанный на диапазон от 4 до 50 мкм предназначен для исследования химического состава и структуры атмосфер планет-гигантов и Тритона. Ультрафиолетовый спектрометр диапазона 50— 170 нм регистрирует, главным образом, излучение атомов с относительно высокими энергиями. Фотополяриметр (который работал только на "Вояджере-2") передавал информацию о физических свойствах аэрозолей атмосфер и поверхности спутников.

В плазменном комплексе были детектор плазмы, детектор заряженных частиц низких энергий, детектор космических лучей. На борту имелись также магнитометры высокой и низкой чувствительности и приемник плазменных волн. Кроме того, "бесплатным приложением" к научному комплексу была радиосистема аппарата. Без каких-либо специальных приборов, по характеру изменения радиосигнала при заходах аппарата за планету, определяются основные параметры атмосферы небесного тела.

В приложениях I, II и III суммированы основные итоги исследований Юпитера, Сатурна и Урана.

Таким образом, двойная планета Плутон — это единственный из миров Солнечной системы, который пока не дождался земных гостей (и. по-видимому, уже не дождется до XXI в.). Заметим, что из-за большого эксцентриситета орбиты Плутона до конца XX в. он будет находиться ближе к Солнцу, чем Нептун. Как видно из схемы рис. 4, Плутон сейчас недостижим для обоих "Вояджеров".

2. Домашнее хозяйство аппарата

Почти все основные сведения о планетах-гигантах и их спутниках были либо получены, либо существенно обновлены в полетах "Вояджеров". Для этих исследований аппараты были оснащены достаточно эффективным набором научных инструментов. Но наряду с научными инструментами, важную роль играли системы самого аппарата. Так, развитие космической технологии позволило решить одну из наиболее важных проблем — энергообеспечение аппарата. Чтобы подчеркнуть эту особенность, один из первых вариантов проекта даже имел специальное название — TOPS — "термоэлектрический аппарат для внешних планет". Радиоизотопные термоэлектрические генераторы устанавливались и раньше как на советских, так и на американских космических аппаратах, но для Вояджеров они имели особое значение. Если для спутников "малого каботажа", предназначенных для исследования Меркурия, Венеры, Земли и Марса вполне достаточно фотоэлектрических (солнечных) батарей, то для далеких планет, где низка плотность солнечной радиации, нужны другие источники энергии. На "Вояджерах" установлены три радиоизотопных термоэлектробатареи с эффективностью около 5 %, нагреваемые тепловыделяющими элементами из окиси плутония. Общая мощность такой батареи вначале составляла почти полкиловатта электроэнергии, однако по мере распада плутония мощность падала (как тепловая, так и электрическая). Это сказывалось уже в период сближения с Ураном (когда мощность упала до 400 Вт) и создавало ограничения в выполнении научной программы; например, нельзя было проводить все эксперименты одновременно.
