Машина состоит из станины, приводной головки с рабочими органами, кронштейна с баком, механизма подъема, тележки, пульта управления.

Станина, закрепленная на литом основании, имеет направляющие для перемещения приводной головки и кронштейна с баком.

Приводная головка представляет собой корпус, в котором заключены зубчатая передача и планетарный редуктор, клиноременная передача и электродвигатель. На валу электродвигателя установлены шкив клиноременной передачи и шкив электромагнитного тормоза. При включении электродвигателя в электрическую цепь создается эффект растормажи-вания.

Рабочими органами в машине служат: месильный крюк (для замеса дрожжевого, пресного и слоеного теста), месильный шнек (для замеса песочного теста) и четырехлопастный месильный инструмент (для подготовки полуфабрикатов песочного теста). Шнек крепится к центральной части планетарного редуктора, остальные — к валу сателлита.

Рабочую камеру (бак) устанавливают на тележку, которая представляет собой кольцо с тремя поворотными самоустанавливающимнея опорами. Бак имеет днище с подъемом в центре во избежание образования «мертвой зоны». Корпус приводной головки и кронштейн, на котором крепится бак, автономно перемещаются по вертикальным направляющим, получая движение от индивидуального привода.

Защитный зонт ограждает рабочие органы и предотвращает разбрызгивание продуктов. В нем имеется загрузочный люк с откидной крышкой.

На пульте управления помещены четыре пусковые кнопки, тумблер для включения освещения бака и сигнальная лампа, показывающая подачу напряжения.

Принцип действия. Машину включают, и на пульте загорается сигнальная лампочка. Затем включают механизм подъема, в результате чего кронштейн, двигаясь вверх, подхватывает бак за цапфы и снимает его с тележки. Одновременно приводная головка с месильным рычагом опускаются вниз и отключаются электродвигатель и электромагнит тормоза.

Вращение от электродвигателя через поликлиновую и зубчато-цилиндрическую передачу передается планетарному редуктору, а затем одному из месильных рычагов. Шнекообразную лопасть крепят к центру водила, поэтому она получает вращательное движение.

Правила эксплуатации. Перед началом работы машины ТММ-1М проверяют надежность крепления дежи к фундаментной плите и опробывают работу машины на холостом ходу. Затем в дежу загружают продукты, предназначенные для замеса теста. При замесе жидкого теста дежу загружают на 80—90 %, при замесе крутого теста — на 50 % вместимости. Несоблюдение этих требований приводит к быстрому износу машины. Далее опускают щитки и включают машину.

При замесе дрожжевого теста в дежу загружают дрожжи, сахар, соль, яйца, молоко или воду. После получения однородной массы машину выключают, добавляют муку и продолжают замес теста. Продолжительность замеса в среднем составляет 7—20 мин и зависит от вида теста.

После окончания замеса теста выключают электродвигатель, при этом месильный рычаг должен находиться в верхнем положении — вне дежи. Если рычаг мешает скатыванию дежи, его можно поднять с помощью маховичка. Далее поднимают ограждающие щитки и, нажав ногой на педаль, скатывают дежу с фундаментной плиты.

В машине МТМ-15 лопасти закрепляют в шипах редуктора, а резервуар фиксируют стопорным винтом. Затем заливают в резервуар жидкие компоненты, опускают крышку-решетку, включают машину и засыпают муку через решетку. После окончания замеса выключают электродвигатель, снимают крышку и выгружают тесто.

В машине МТИ-100 бак подкатывают на тележке, закрепляют на кронштейне и устанавливают необходимый рабочий орган. Затем с помощью механизма подъема производится перемещение приводной головки и кронштейна с баком: при подъеме бака головка опускается и рабочий орган входит в бак. При опускании бака происходит все наоборот. При необходимости разгрузки бака непосредственно на машине тележку откатывают, опускают бак и снимают месильный рычаг. Бак поворачивают на цапфах и выгружают тесто в подставленную тару.

При работе необходимо соблюдать правила безопасности: во время замеса не следует наклоняться над дежой, брать пробу теста, а также откатывать дежу или снимать резервуар при включенном электродвигателе.

После окончания работы рабочую камеру и месильные лопасти тщательно промывают и насухо вытирают, а корпус очищают от мучной пыли и протирают влажной тканью.

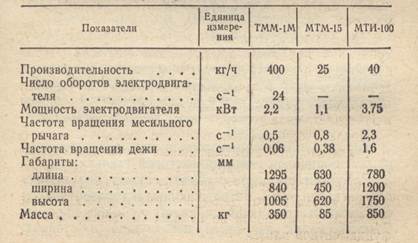

Сравнительная характеристика тестомесильных машин

Производственная ситуация. Машина ММУ – 2000 при нажатии на кнопку «Пуск» не выключается, горит аварийная лампочка, причина? Способ устранения

В данной ситуации автоматика машины сигнализирует о серьезной неисправности. Необходимо немедленно отключить машину от источника электрического тока. Затем произвести осмотр с целью проверки всех рабочих частей машины, датчиков, а также наличия уровня воды и моющих жидкостей. В случае если невозможно определить неисправность при осмотре необходимо вызвать специалиста по ремонту машин данного типа. До его приходы и выявления причины не исправности самостоятельно пытаться запустить машину в работу категорически запрещено.

Литература

1. М.А. Богданова, З.М. Смирнова, Г.А. Богданов «Оборудование предприятий общественного питания» из. 2-е, Москва 1986 г.

2. М.А. Богданова, З.М. Смирнова, Г.А. Богданов «Оборудование предприятий общественного питания» из. 3-е, Москва 1991 г.

3. В.П. Золин «Технологическое оборудование общественного питания» 2-е изд. Москва 2000 г.
