Производительность механизма.

Q = F φ υ ρ ∙ 3600;

где F = 0,03 м² – площадь ножевой решётки,

φ = 0,4 – 0,6 – коэффициент использования площади ножевой решётки,

ρ = 700 кг/м³ – плотность продукта.

Q = 0,03 ∙ 0,5 ∙ 0,00164 ∙ 700 ∙ 3600 = 62,00 кг/ч

Общая длина лезвий всех ножей.

∑l = l ∙ Z = 0,06 ∙ 6 = 0,36 м

Мощность необходимая для разрезания продукта

N1 = qв υ ∑l K

K = 0,7 – коэффициент использования длины лезвия.

qв = 700 Н/м – удельное сопротивление резанию продукта (картофеля)

N1 = 700 ∙ 0,00164 ∙ 0,36 ∙ 0,7 = 0,29 Вт

Мощность необходимая для проталкивания кбрусочков продукта в ячейки между ножами решётки.

N2 = 4 Z f E δ h υ.

где Z = 35 – число пальцев толкателя,

f = 0,5 – коэффициент трения продукта о ножи,

E = 2400 ∙ 10³ Н/м² – модуль упругости продукта (картофеля),

δ = 0,001 м – толщина ножа,

h = 0,011 м – высота (ширина) полотна ножей.

N2 = 4 ∙ 35 ∙ 0,5 ∙ 2400 ∙ 10³ ∙ 0,001 ∙ 0,011 ∙ 0,00164 = 3,031 Вт

Технологическая мощность механизма.

Nт = N1 + N2 = 0,29 + 3,031 = 3,4 Вт

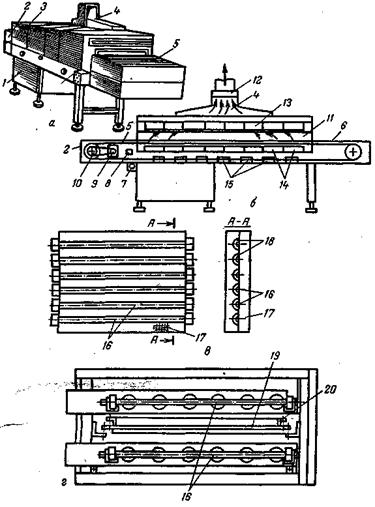

Рис. 3. Конвейерная печь ПКЖ:

а – общий вид; б – схема; в-блок ИК-генераторов; г – схема поперечного разреза рабочей камеры: 1 – щит с электроаппаратурой; 2 – стол разгрузки; 3 – боковые дверцы жарочной камеры; 4 – вентиляционный короб; 5 – транспортер; 6 – стол загрузки; 7 – реле времени; 8-электродвигатель; 9 – червячный редуктор; 10 – ведущий вал цепного конвейера; 11 – жарочная камера; 12 – шиберная заслонка; 13 – блоки верхних нагревателей; 14 – блоки нижних нагревателей; 15 – штепсельные розетки; 16 – ИК-генераторы; 17 – металлическая сетка; 18 – рефлектор; 19 – функциональная емкость; 20 – ограничительные упоры

машина овощ продукт обработка

Список используемых источников

1. Елхина В.Д. Оборудование предприятий общественного питания Т.1. Механическое оборудование. – М.: «Экономика», 1987.

2. Кирпичников В.П., Леенсон Г.Х. Справочник механика. Общественное питание. – М.: «Экономика», 1990.

3. Беляев М.И. Оборудование предприятий общественного питания. Том 3. Тепловое оборудование. – М.: «Экономика», 1990.

4. Былинская Н.А., Леенсон Г.Х. Механическое оборудование предприятий общественного питания и торговли. – М.: «Экономика», 1980.
