Содержание

Введение

1. Геологическое задание

2. Общая часть

2.1 Геологическая характеристика района

2.2 Физические свойства горных пород и руд

2.2.1 Магнитные свойства

2.2.2 Электрические свойства

2.3 Геоэлектрическая модель

3. Методическая часть

3.1 Выбор участка работ

3.2 Выбор масштаба съемки

3.3 Выбор комплекса методов

4. Методика выполнения работ

5. Топогеодезическое обеспечение

6. Камеральные работы и интерпретация полевых материалов

Список литературы

Введение

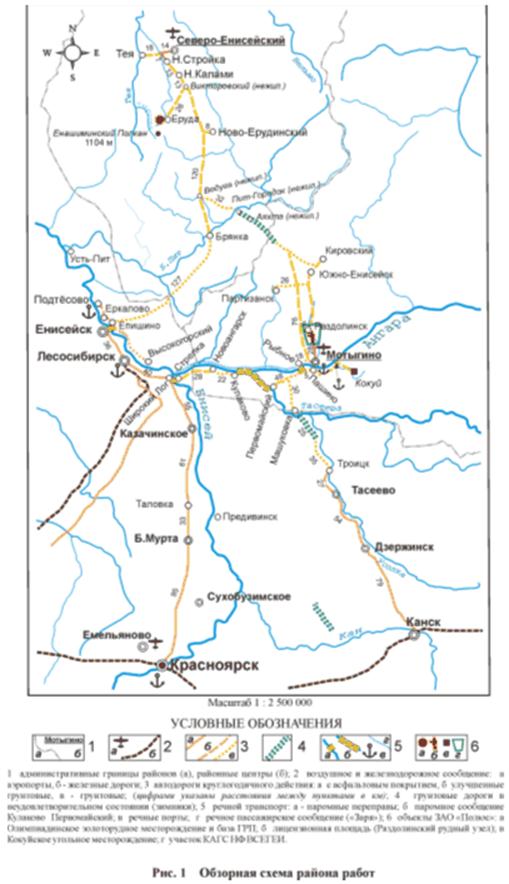

Раздолинский участок расположен в Мотыгинском районе Красноярского края. Районный центр п. Мотыгино располагается в 30 км к югу от площади работ на берегу р. Ангара (рис.1). В северной части участка работ находится поселок Раздолинск.

Район работ характеризуется расчлененным рельефом с абсолютными отметками 220-230 м и относительными превышениями водоразделов над днищами долин 100-150 м. Обнаженность района работ плохая. Выходы коренных пород встречаются только по долинам рек, все склоны и водоразделы покрыты чехлом делювиальных образований мощностью до 3 метров.

Район почти полностью залесен. Лес смешанный с преобладанием хвойного (ель, сосна, пихта, реже кедр.). Лиственные леса представлены преимущественно березой и осиной. Густой подлесок состоит из ольхи, рябины, черемухи.

1. Геологическое задание

Целевое назначение работ: детализационные электроразведочные работы в масшабе 1: 2000 с целью уточнения геологического строения рудопроявления Рудничное на Раздолинском участке. На выбранном участке необходимо выполнить электроразведочные работы методом ЭП-ВП. Полученная информация должна полностью охарактеризовать геологическое строение рудопроявления. Результаты исследований необходимо предоставить в графическом и электронном виде.

Основным водотоком и источником водоснабжения является р. Рыбная, пересекающая всю площадь работ.д.олина реки асимметричная шириной 300 - 500 м. Глубина русла 0,5 - 1,5 м. Скорость течения 1,5 - 1,6 м/сек.

В результате дражных и старательских отработок вся долина покрыта заболоченными разрезами и отвалами. Притоки р. Рыбной - реки Афониха, Бол. и Мал. Авериха, руч. Кривляжный и Боголюбовский - представляют собой типичные горно-таежные мелководные водотоки.

2. Общая часть

2.1 Геологическая характеристика района

Взгляды на геологическое строение участка работ, несмотря на значительный период его детального изучения, даже в последние годы разнятся друг от друга.

Как вытекает из построений, отраженных на Геологической карте Енисейского кряжа м-ба 1: 500 000 (Качевский, 1998), восточная часть участка сложена пенченгинской свитой раннего протерозоя, прорванной телами пикритов и пироксенитов попутнинского комплекса, а также габбро-долеритов и долеритов индыглинского комплекса того же возраста (ранний протерозой). С запада на пенченгскую свиту надвинут блок пород кординской, горбилокской и удерейской свит; с востока контакт пенченгинской свиты тектонический по субмеридиональной зоне Ишимбинского глубинного разлома.

Иную трактовку строения "Рыбинского блока", включающего исследуемый участок, можно увидеть на ГК-1000/3, переданной в издание в 2005 году (Зуев, 2005). Эта трактовка связана с введением в легенду так называемой "панимбинской толщи". Проблема состояла в том, что в южной половине Заангарской части Енисейского кряжа (от р. Ангара до р. Тея), в положительных структурах (горст-антиклинали, крупные взбросо-надвиги), расположенных между Татарской (с запада) и Ишимбинской (с востока) зонами глубинных разломов, картировался и изучался своеобразный, не сопоставимый ни с разрезом тейской серии карелия, ни с одним из рифейских разрезов Ангаро-Питской части Заангарья комплекс пород, относимый разными исследователями то к пенченгинской "свите" (по Качевскому, 1998) то к кординской свите раннего рифея, то к панимбинской толще верхов верхнего рифея (по Стороженко, 2003). Понимая дискуссионность вопроса, авторы ГК-1000/3 приняли решение (в определенной степени "волевое") и определили стратиграфическое положение "панимбинской толщи" в составе одноименной вулканогенно-осадочной ассоциации и разместили ее в основании рифея между рязановской свитой нижнего протерозоя и кординской свитой нижнего рифея. При этом тела гипербазитов "попутнинского комплекса" и пространственно сопутствующие им тела диабазов "исаковского комплекса" трактуются как субвулканические образования вулканитов панимбинской толщи.

Геологическая обстановка на Раздолинском участке иллюстрируется выкопировкой с геологической карты масштаба 1: 50 000 (Целыковский, 1985) (рис.2).

2.2 Физические свойства горных пород и руд

В ходе наземных геофизических работ изучения физических свойств пород и руд непосредственно Раздолинского участка не производилось. При интерпретации геофизических материалов использовались данные по физическим свойствам пород и руд, полученные в ходе предыдущих геофизических работ на площади Рыбинской рудной зоны.

Наиболее существенными факторами, определяющими характер наблюдаемых физических полей, являются литологический и минеральный состав пород, наличие вторичных эндогенных и гипергенных изменений пород, гидрогеологический режим пород, а также структурно-тектонические особенности площади.

2.2.1 Магнитные свойства

Наиболее полно изучены магнитные и плотностные свойства пород в связи большими объёмами магнитных и гравиметрических съёмок выполненных в районе работ.

Практически все образования кординской, горбилокской и удерейской свит, являются немагнитными, либо слабомагнитными и лишь отдельные горизонты сланцев (в основном с хлоритом) включают и магнитные разности пород. В количественном отношении магнитные разности не превышают первых процентов в составе горизонта и не оказывают существенного влияния на картину наблюденного магнитного поля.

Рыхлые четвертичные образования также практически не магнитны, лишь отдельные разности глин и суглинков в своём составе содержат рассеянную вкрапленность магнетита и являются слабо магнитными.

Вулканические и субвулканические образования попутнинского и исаковского комплексов имеют первично ультраосновной и основной состав. Как правило, породы основного и ультраосновного состава являются магнитными и сильно магнитными образованиями. Породы данных комплексов совместно с вмещающей толщей сухопитской серии метаморфизованы и рассланцованы. Указанные процессы привели к значительному снижению магнитных свойств.

Одной из составляющих гидротермально-метасоматических процессов, с которыми связано образование золоторудных объектов, является сульфидизация. Одним из широко распространенных рудных минералов является моноклинный пирротин, который наряду с магнетитом обладает наиболее высокой магнитной восприимчивостью. Поэтому золоторудные объекты Енисейского кряжа, как правило, сопровождаются магнитными аномалиями интенсивностью от первых десятков до сотен нТл.
