6 СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ ДЛЯ ПЕРЕНЕСЕНИЯ ПРОЕКТА В НАТУРУ

6.1. Составление и оформление рабочего чертежа для перенесения проекта в натуру

6.1.1 Составить рабочий чертёж в соответствии с рисунком 18, который является техническим документом при перенесении проекта в натуру. Рабочий чертёж составляют на кальке в масштабе плана землепользования и вычерчивают ситуацию и элементы проекта тушью различными цветами:

чёрной тушью — существующие границы землепользования, граничные знаки и цифровой материал к ним, контуры ситуации и объекты местности;

красной тушью — проектные границы полей с их обозначениями нумерацией по проекту, дороги, скотопрогон, места постановки новых граничных знаков и числовые данные к ним;

синей тушью — проектный теодолитный ход и относящиеся к нему данные (меры линий и углы).

6.1.2 При составлении рабочего чертежа разработать и указать стрелками маршрут и движения исполнителя, показать условными знаками места постановки вех для получения направления опорных линий при разбивке других участков.

Примеры по опорным линиям от опорной точки до проектных точек подписать нарастающим итогом в направлении движения ленты, перпендикулярно к опорной линии.

На свободном месте рабочего чертежа указать порядок и последовательность движения при перенесении проекта в натуру.

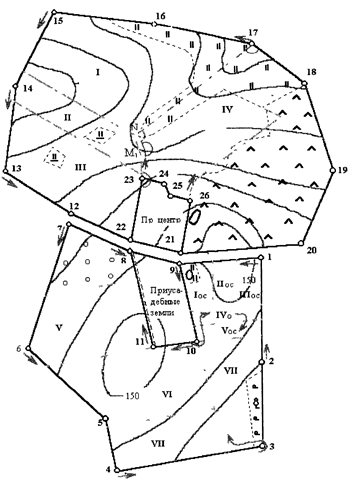

Рисунок 18 — Рабочий чертёж для перенесения проекта в натуру.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. Геодезические работы при землеустройстве. /Маслов А.В., Горохов Г.М., Ктиторов Е.Н., Юнусов А.Г. — М.:Недра, 1986.

2. Маслов А.В., Гордеев А.В., Батраков Ю. Г. Геодезия. — М.: Недра, 1980.

3. Бурыхин Н.Н., Цфасман Я.М., Козлов В.Г. Землеустроительное проектирование и организация землеустроительных работ. — М.: Колос, 1974.

4. Пальчиков Ф.И. Практикум по землеустроительному проектированию и организации землеустроительных работ. — М.: Колос, 1977.

5. Левицкий И.Ю., Крохмаль Е.М., Реминский А.А. Геодезия с основами землеустройства. — М.: Недра, 1977.

6. Землеустроительное проектирование / М.А. Гендельман, В.Я. Заплетин, А.Д. Шулейкин и др. Под ред. Гендельмана М.А. — М.: Агропромиздат, 1986.

7. Егорова Т.М. Землеустроительное черчение. — М.: Недра, 1982.

2. Запроектировать четыре поля полевого севооборота, скотопрогон и полевые дороги.

2.1 Определить графическим способом площади проектируемого скотопрогона и полевых дорог. Длину дороги определить приближенно, в соответствии с эскизным проектом.

2.2 Вычислить площадь чистой пашни в северной части землепользования, исключив из площади пашни (определенной планиметром) площади скотопрогона и дорог

Рч.п. = Рпаш - (Рпрог + Рдор)

2.3 Вычислить площадь пашни, приходящуюся на каждое поле севооборота в северной части землепользования

Рполя = Рч.п. / 4.

2.4 Запроектировать механическим способом поле I линией NK, параллельной линии 22-12-13.

На плане провести линию с таким расчетом, чтобы угол поля I приходился на створе линии 17-13. От этого угла (точка N) граница прокладывается по прямой вдоль указанного створа до линии 14-15. Площадь образовавшегося участка принять равной площади контура 5 и записать ее в графу 6 ведомости проектирования полей, в ту же ведомость записать вычисления по недостающей и избыточной Лабораторные работы

Содержание, порядок проведения и оформления лабораторных работ.

Лабораторные работы выполняются студентами с целью приобретения практических навыков вычисления площадей, проектирования участков и оформления технической документации.

В ходе лабораторных работ студенты выполняют следующие задания:

1. Определения площадей участков механически способом.

2. Проектирования полей механическим способом.

3. Спрямление ломаной границы и составление экспликации земель.

4. Подготовка геодезических данных для перенесения проекта в натуру.

5. Составление и оформление технической документации для перенесения проекта в натуру.

Задание оформляется в виде проектных чертежей. Все необходимые расчеты ведутся в пояснительной записке.

Задание 1. Определение площадей участков механическим способом

Цель: приобретение практических навыков определения площадей участков механическим способом.

Содержание и последовательность выполнения:

1. Определение цены деления планиметра;

2. Составление кальки контуров;

3. Определение площадей контуров планиметром.

Порядок и методика выполнения

1. Определение цены деления планиметра

Выполнив поверку основного геометрического условия планиметра, определяем цену деления планиметра путем обвода двух квадратов координатной сетки, по два обвода при каждом положения полюса. Цену деления планиметра определяем по формуле

,

гдеS — площадь квадратов координатной сетки;

n ср — среднее значение разности отсчетов.

Цену деления p выражают четырьмя-пятью значащими цифрами в зависимости от величины первой цифры

2. Составление кальки контуров

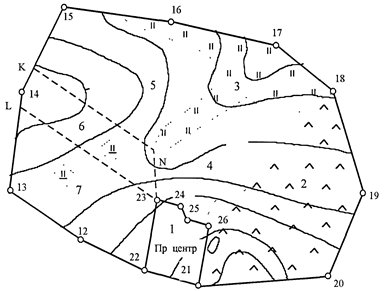

Разделить массив пашни в северной части землепользования на участки в соответствии с рисунком 12, при этом границы между ними провести карандашом (линии NK и 23 - L параллельны линии 13 - 12), обозначить номера контуров. Вкрапленные контуры обозначить тем же номером, что и основной контур с добавлением индекса “а”, “б” и т.д.

Рисунок 12.

3. Определение площадей контуров планиметром

Определить площадь каждого контура двумя обводами планиметра при одном положении счётного механизма. Площади вкрапленных контуров определить планиметром способом повторений (3-4 повторения), снимая отчеты перед первым обводом и после последнего; разность отчётов разделить на число обводов. Площади участков угодий вычислить по среднему значению цены деления планиметра , округляя значения площадей до 0.01 га. Невязку определить по формуле fp = å Рвыч - Ртеор и сравнить её с допустимой

гдер — цена деления планиметра;

n — число контуров, площади которых определяют планиметром;

М — знаменатель численного масштаба плана;

Р — общая площадь участка.

Если невязка допустима, распределить её с обратным знаком пропорционально площадям угодий.

Результаты вычислений сводим в таблицу 6.

Таблица 6 - Ведомость вычисления площадей планиметром
