Некоторые из этих признаков дают надежный ключ к определению направления источника, но при данных обстоятельствах они, возможно, помогут анализировать пространственного расположения определенных структур, таких как размерность обломков в прослоях тефры или пропорции лавовых потоков путем построения графиков и изображений их вариаций. Где это производилось, то часто появлялась возможность определять центральный фокус вулканизма по распределению пород в близкой и центральной зонах.

Эти фации окружают центральные фации и распространяются до 5 - 10км от центрального эруптивного центра.

Промежуточные фации.

- пирокластика преобладает над лавами

- лахары с угловатыми и полуокатанными глыбами до 10м или около этого в диаметре

- слои тефры с хорошей размерной сортировкой, главным образом, лапилли до

- грубозернистого пепла

- зоны выветривания и почвы между лавовыми потоками

- обломки обработанные водой

- умеренное т небольшое падение

Эти фации располагаются на расстоянии 10-15км от центральных эруптивных каналов. Удаленные фации.

Вулканические породы располагаются внизу у основания большого вулкана и имеют большее латеральное распространение, чем вулканические породы внутренних зон и они согласуются более тесно с общепринятыми стратиграфическими критериями, по мере того как эпикластика начинает преобладать. Характерными чертами этих периферийных районов включают:

- тонкослоистую тефру с размером обломков от крупных до очень мелких и с увеличенным отношением по мере удаления стекла к кристаллам.

- Лахары с глыбами, которые редко превышают 1м в диаметре и имеют окатанные или полуокатанные частицы в своей матрице.

- Смешанослойные мелководные осадки, почвы и органические остатки

- Лавовые потоки, в основном, ограничиваются распространением около

- изолированных эруптивных центров, базальтовых залежей и внутри каньонными потоками

Как и в ближней зоне, имеется несколько критериев, которые дают надёжный ключ к определению направления источника отдельных элементов, но наиболее значительными из них являются размерность обломков или вариации мощности характерных элементов, что может дать картину распределения пород, указывающую на их источник. Однако, необходимо помнить, что капризы ветровых потоков и течений воды уменьшают надежность этих методов и делает их менее ценными, чем прямая диагностика фаций центральной и близкой зон.

Эти фации располагаются на удалении более чем 10-15км от центрального эруптивного центра.

Ближние и промежуточные фации отлагаются на склонах вулканов и образуют толщи падающие в стороны от центра, под углом их залегания. Тогда как удаленные фации будут лежать относительно ровно, располагаясь на кольцевой равнине вокруг вулканического центра.

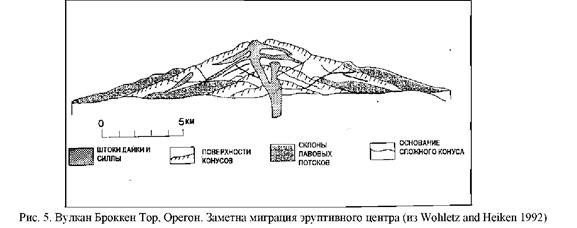

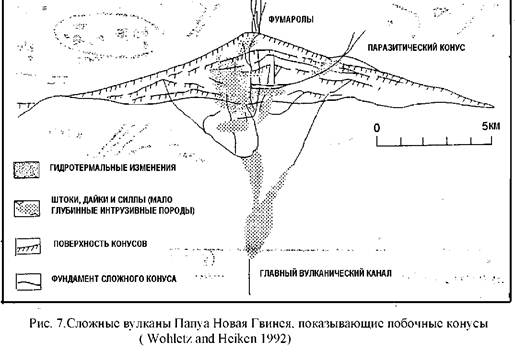

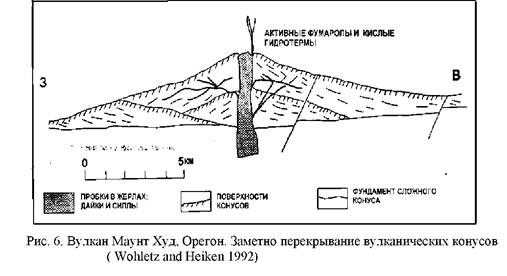

Эти фации будут все связанными с одним индивидуальным центром, однако, обычно андезитовые вулканы являются более сложными. Центральный эруптивный канал смещаться со временем и в них могут входить перекрывающие эруптивные центры и побочные конусы. Следовательно, требуется некоторая внимательность при выделении отдельных эруптивных центров.Три разреза на рисунках 5, 6 и 7 иллюстрируют эти вариации.

2.2 Модели фаций подводных стратовулканов

Три типа подводных вулканов, которые могут вмещать рудную минерализацию, располагаются на островных дугах и около них. Собственно вулканы, очевидно, могли извергаться в подводных условиях и могут содержать месторождения VHMS. Где происходил реверс субдукционной полярности, островной вулканизм мог наложиться на тыловую дугу; подводные вулканы тыловых дуг могли содержать месторождения VHMS типа Куроко. Третий тип подводных вулканов сложен офиолитами (обдактированная океаническая кора), которые могли находиться на островной дуге и таким образом они могли вмещать золотые месторождения VHMS кипрского типа. Поскольку главной целью этой работы являются вулканические островные дуги, а они могут вмещать золотые месторождения VHMS, которые успешно разрабатываются в Индонезии, то здесь рассматриваются модели фаций морских вулканов.

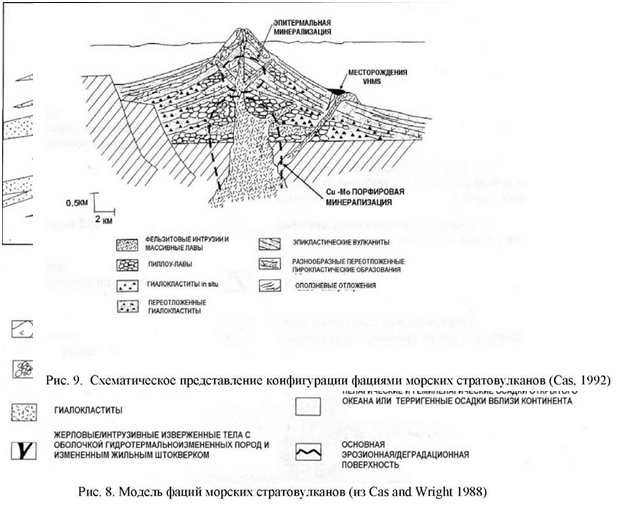

Фациальные модели были предложены Cas, Wright (1988) (рис 8) и Cas (1992) (рис. 9). Эти модели вовлекают вулканогенные толщи, которые представляют собой образования поздних стадий вулканических процессов, когда вулканы «выходят» из моря, таким образом, подводные вулканы перекрываются субаэральными вулканами. Следовательно, используется термин «морские», а не подводные в заголовках. Однако, вулканические толщи не обязательно должны выходить из моря и основные формы рудной минерализации не будут формироваться, если она и, следовательно, фации представленные здесь, могли быть вулканогенной толщей не выходившей на поверхность моря, которая, в последствии испытала поднятие.

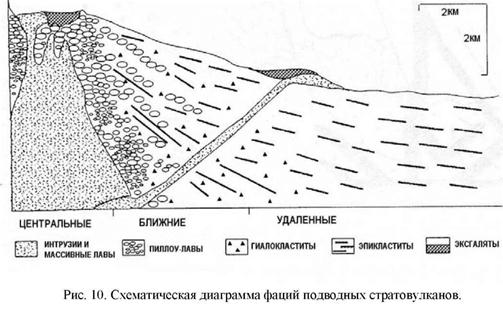

Аналогия субаэральных стратовулканов с ближней и удаленной зонами фаций может быть устаовлена. Малое количество пирокластики и ограниченный объём водных фаций, вместо, как воздушных, так и водных образований субаэральных стратовулканов, ограничивают вариации фаций, в связи с чем определяется лишь три подводно-морских стратовулканических фации в сравнении с четырьмя фациями субаэральных стратовулканов. Схематическая диаграмма этих фаций представлена на рисунке 10.

Центральные фации.

Эти фации сложены толщами лав, дацитовыми куполами, облекаемые гиалокластитами и грубой пирокластикой, прорванной дайками. Вершинная кальдера может быть представлена дацитовыми куполами, расположенными внутри них. Вершинная кальдера может быть заполнена вулканокластикой, образованной при обрушении кальдерных стенок, переслоенные с эксгалятами.

Промежуточные фации.

Эти фации сложены толщами лав, облекаемые гиалокластитами и переслоенные эпикластитами.

Удаленные фации.

Эти фации сложены переотложенными тонкообломочными вулканокластитами, в основном, переработанным тонкозернистым гиалокластитовым материалом. Паразитические фельзитовые купола поздней стадии могут перекрывать промежуточные фации и они могут ассоциироваться с эксгятами.

2.3 Фациальные модели риолитовых кальдерных комплексов

Многочисленные общие модели и разрезы риолитовых кальдерных комплексов были представлены в литературе (рис. 11, 12, 13). Фациальные модели (рис.14) были разработаны Cas, Wright, (1988).

Истинные фации не определены. Здесь используется аналогичный подход, который был применен к андезитовым стратовулканам, где выделялись 4 фации. Поскольку эруптивные центры и продукты их активности значительно больше, чем у андезитовых стратовулканов, то фации также более крупные по масштабу.

Внутрикальдерные купольные фации.

Обычно эти фации образуются в позднюю стадию образования кальдерного комплекса и сложены риолитовыми лавовыми куполами и короткими лавовыми потоками с автобрекчией карапаче и шлейфом, связные с около эруптивными пирокластическими образованиями и другой риолитовой пирокластикой, которая грубообломочная и ограничена по распространению. Могут присутствовать в небольшом количестве базальтовые шлаковые конусы. Риолитовые купола могут располагаться на крае кальдеры и в виде скоплений или вытянутых по линии ряды внутри кальдеры.
