Проведение квершлага однопутевого
0,002.

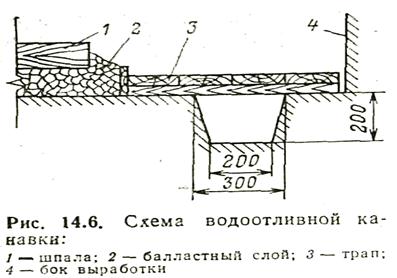

В общем случае площадь поперечного сечения канавки (м2) определяется по формуле:
, м2 , (1)
где Q - приток воды по всей выработке, м3/с;
v - средняя скорость движения воды в канавке (при уклоне 0,003 v= 0,5 м/с);
k = 0,75 - коэффициент, учитывающий допускаемый уровень воды в канавке.
, м2; (1)
При площади сечения канавки около 0,05 м2 она обеспечивает водоотлив при водопритоке до 60-70 м3/ч.
В процессе проведения штолен и других выработок из них на отметки выше устья штольни вода по канавке вытекает непосредственно на поверхность, а при проведении других выработок она стекает по канавкам горизонтальных выработок к водосборнику шурфа или ствола, откуда откачивается насосами на поверхность.
10. График организации работ
На подземных горных выработках применяют 30 часовую рабочую неделю, с продолжительностью рабочего дня 7,2 часа. Сутки на подземных работах применяют 3 рабочий схемы, т.е перерыв между сменами составляет 48 минут или 0,8 часа.
1. Смена начинается с 000 - 712
2. Смена с 800 - 1512
3. Смена с 1600 -2312
На проходческом участке применяются обычно 3х бригадный, 3х сменный график выходов, т.е пятидневная прерывная неделя с двумя общими выходными суббота и воскресенье.
На добычном участке обычно применяют 4 х бригадный, 3х сменный график выходов трудящихся, т.е непрерывная рабочая неделя, как на шахте Магнезитовой.
|
Наименование бригады |
Числа месяца | |||||||||||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 | |
|
1 бригада |
1 |
1 |
1 |
1 |
1 |
в |
в |
2 |
2 |
2 |
2 |
2 |
в |
в |
3 |
3 |
3 |
3 |
3 |
в |
в |
1 |
1 |
1 |
1 |
1 |
в |
в |
2 |
2 |
|
2 бригада |
2 |
2 |
2 |
2 |
2 |
в |
в |
3 |
3 |
3 |
3 |
3 |
в |
в |
1 |
1 |
1 |
1 |
1 |
в |
в |
2 |
2 |
2 |
2 |
2 |
в |
в |
3 |
3 |
|
3 бригада |
3 |
3 |
3 |
3 |
3 |
в |
в |
1 |
1 |
1 |
1 |
1 |
в |
в |
2 |
2 |
2 |
2 |
2 |
в |
в |
3 |
3 |
3 |
3 |
3 |
в |
в |
1 |
1 |
После составления графика выходов, строим график организации работ.
Сущность этого графика в том, что за одну смену нужно сделать всю проходческие работы, объединенные в один цикл, т.е. за смену нужно произвести один взрыв, который нужно произвести в конце смены, а в перерыв между сменами, осуществляем проветривание.
Проходческий цикл состоит из следующих операций:
1 Уборка гв
2 Крепление гв
3 Настилка рельсового пути
4 Бурение шпуров
5 Заряжание и взрывание
Оборудование нужно вести параллельно другим работам.
11. Построение циклограммы
Для построения циклограммы необходимо определить объем работ, по какой либо проходческой операции. Объем работ определяется либо 1 погонным метром выработки, либо циклом.
Определяем объем работ на 1 п.м. выработки по бурению по формуле:
Vуб=1п.м.*Sч, м3, (1)
где Sч – площадь сечения в черне;
Vуб=1п.м*7,74=7,74,м3; (1)
Определяем объем работ по креплению по формуле:
Vкр=1 п.м.*(Р-В1),м3, (2)
где Р – периметр;
Р=2*hB+2.33*B1,
где hB – высота вертикальной стенки;
Р=2*1,99+2,33*3,00008=10,970;
V(кр)=1 п.м.*(10,970-3,00008)=7,97,м3; (2)
Определяем объем работ по настилке рельс по формуле:
Vнп=1 п.м.,м; (3)
Определяем объем работ по бурению по формуле:
Vб=1 п.м.*N,ш*м, (4)
где N – кол – во шпуров;
Vб=1п.м.*30=30,м3; (4)
Определяем объем работ по заряжанию по формуле:
Vз=1 п.м.*Nз, шт, (5)
где N(з) – кол – во заряжаемых шпуров, шт;
Vз=1 п.м.*29=29, шт; (5)
После определения объема работ по операциям определяем трудоемкость затрат на выполнение этих операций по формуле:
ti=
, (6)
