Рисунок 5.2: Схема к расчету осадки основания

Согласно приложению 4 СНиП 2.02.01. - 83 Sи=20 см.

Условиевыполняется: 0,09 см < 20 см

5.3. Крен сооружения

Крен фундамента ib при действии внецентренной нагрузки определяется по формуле:

где ke=0,19 - коэффициент, принимаемый по таблице 5 приложения 2 СНиП 2.02.01. - 83; v - коэффициент поперечного расширения (Пуассона), v=0,3; kт=1 - коэффициент, учитываемый при расчете крена фундаментов по схеме линейно деформируемого слоя принимаемый по таблице 3 приложения 2 СНиП 2.02.01. - 83.

Согласно приложению 4 СНиП 2.02.01. - 83 iu=0,004<ib=0,0077. Условие не выполняется.

5.4. Горизонтальное перемещение фундамента

Расчет горизонтального смещения и следует производить по формуле:

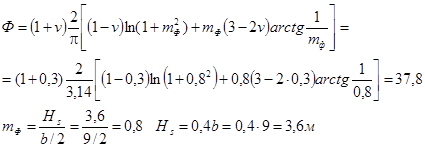

где Ф - функция, определяемая из выражения:

Нs - толщина сжимаемого слоя

Расчет предельного горизонтального смещения производится по формуле:

Условие не выполняется: 1,76 > 0,7.

6. Строительный котлован водозабора

6.1. Особенности строительства

Строительные площадки в поймах рек могут затапливаться поверхностными (паводковыми) водами, что усложняет условия производства работ при возведении сооружений. К числу особенностей в таких случаях можно отнести:

Необходимость защиты строительной площадки от затопления внешними водами с помощью перемычек.

Выполнение мероприятий по закреплению откосов перемычек, обеспечению устойчивости стен котлованов и устройству их ограждений.

Потребность в специальных средствах, технологиях и оборудовании.

Проведение работ по защите котлованов от грунтовых вод или отводу их за пределы застройки.

6.2. Назначение размеров выемки

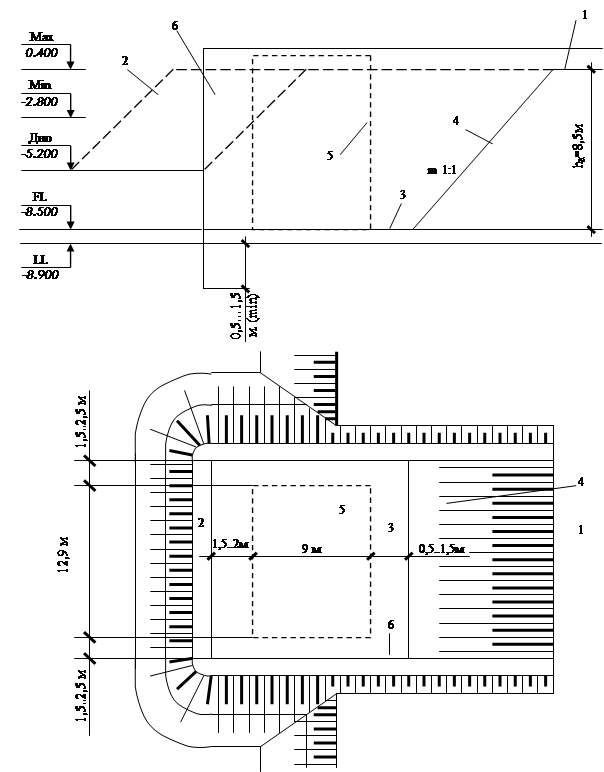

Рисунок 6.1.: Габариты котлована. 1-пойма, 2-искусственно отсыпаемый полуостров, 3-дно котлована, 4-откос котлована, 5-контур сооружения, 6-ограждающая стена из металлического шпунта.

Строительный котлован со стороны русла и с боков выполняется в ограждающих стенках из металлического шпунта, а со стороны поймы - с естественным откосом. До начала погружения стальных элементов в части русла со стороны берега устраивается искусственный полуостров, по которому впоследствии перемещается копровое устройство с вибропогружателем. Размеры котлована в плане в уровне его дна диктуются габаритами сооружения b x l с запасами, обеспечивающими возможность выполнения необходимых технологических операций во время строительства (рисунок 6.1).

6.3. Перемычки

Это временное сооружение для ограждения места постройки фундамента или подземной части конструкции от поверхностных вод. При возведении береговых водозаборов перемычки устраивают как со стороны русловой части, так и на пойме. В современном водохозяйственном строительстве применяют следующие их основные типы: грунтовые; однорядные шпунтовые с грунтовой обсыпкой; двухрядные шпунтовые с грунтовой засыпкой; из металлического или железобетонного шпунта. На реках с песчаным руслом перемычки могут быть устроены средствами гидромеханизации из местного грунта, как на пойме, так и в русле. При скорости течения воды в русле до 0,5 .0,7 м/с песок не уносится при отсыпке его непосредственно в воду, а в результате заиливания взвешенными в воде мелкими частицами его водопроницаемость снижается. Песчаные перемычки применяют при глубине воды в русле до 4 метров, а иногда - до 4 . б метров с шириной поверху не менее 2 .3 метров и крутизной откосов 3: 1 - 5: 1 (наружный) и 3: 1 (внутренний).

6.4. Грунтовая перемычка на пойме

Этот тип применяется чаще всего при глубине паводковых вод на пойме не более 1,3 .1,7 м (рисунок 6.2).

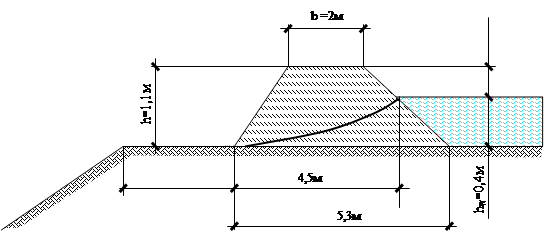

Рисунок 6.2.: Грунтовая перемычка на пойме.

Лучшими грунтами для их отсыпки являются супеси или мелкие суглинки. При скорости течения V = 0,1 м/с наружные откосы оставляют без крепления. Основание перемычки должно быть слабо - или водонепроницаемым. Поэтому пласт песчаного грунта прорезают непроницаемой преградой с заглублением ее ниже отм. LL не менее 0,5. .1,0 м. Грунтовые перемычки рассчитывают на устойчивость против плоского сдвига и фильтрацию воды через ее профиль по схеме плоской задачи - для участка в плане длиной 1 п. м. Расчет на плоский сдвиг на участке 1 п. м. перемычки производится из условия:

где - суммы проекций на плоскость скольжения соответственно расчетных сдвигающих и удерживающих сил.

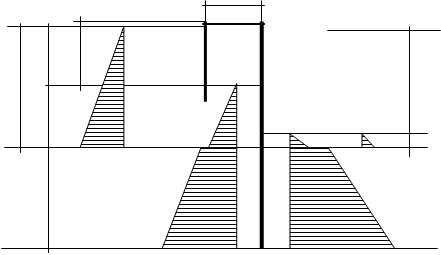

Воздействие , вследствие гидродинамического давления воды (скоростного напора):

Удерживающая сила трения по основанию перемычки:

Собственный вес 1 п. м. перемычки с учетом взвешивания частиц грунта водой:

Условие выполняется. Сдвига не будет.

Удельный расход воды, q на 1 п. м. просачивающейся через грунт отсыпки, по закону Дарси:

Расход воды Q по всей длине перемычки Lu, м:

Исходя из значения величины Q, подбирают тип и количество насосов для откачки воды за пределы котлована.
