Продуктивная часть разреза в интервале 2370-2590 м цементируется портландцементом, с 2370 м до устья глиноцементом. Требования к оснастке кондуктора и эксплуатационной колонны и их цементированию те же, что и для добывающих скважин. Опрессовка кондуктора и эксплуатационной колонны производится водой. Закачивание воды в водонагнетательные скважины производится через НКТ с установленным колонным пакером.

4.2 Скважинное оборудование

Фонтанная арматура добывающих скважин предназначена для обеспечения герметизации кольцевого пространства между обсадной колонной и подъемными трубами, подвески глубинного оборудования, направления движения газожидкостной смеси и других технологических операций.

Оборудование устья нагнетательной скважины изготавливают в коррозионностойком исполнении, исключающем проникновение сточных вод в вышележащие водоносные горизонты. Для нагнетания воды в пласт применяется скважинная арматура типа 1АНЛ-60-200 (рисунок 4.2), с проходным сечением елки 60 мм, рассчитанная на рабочее давление 20 МПа.

При закачке в пласт сточных вод подводящий водовод от КНС подключается к тройнику, а через отросток крестовины в кольцевое пространство закачивается нейтральная жидкость (рисунок 4.2).

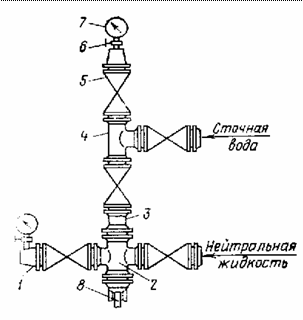

Рисунок 4.2 – Скважинная арматура фланцевого типа 1АНЛ-60-200: 1 – буфер; 2 – крестовик; 3 – катушка; 4 – тройник; 5 – задвижка; 6 – вентиль; 7 – манометр; 8 – насосно-компрессорные трубы

Для подъема продукции на поверхность при механизированном способе эксплуатации скважин используются штанговые глубинные насосы (ШГН) и УЭЦН. Подъем продукции на дневную поверхность из действующих скважин осуществляется погружными УЭЦН следующих типоразмеров отечественного производства (преимущественно завода “АЛНАС”): ЭЦН25, ЭЦН30 ЭЦН45, ЭЦН50, ЭЦН60, ЭЦН80, ЭЦН125, ЭЦН160, ВНН-124, ВНН-159, а также установки Тандем ЭЦН 25+35; а также производства фирмы «REDA»: DN-475, DN-440, DN-675, DN-1000; и штанговыми глубинными насосами (ШГН) типоразмеров НГН32, НГН44. Из общего количества центробежных насосов наиболее широко распространены следующие типоразмеры насосов: ЭЦН50-1968 (34,1%), ЭЦН80-1800 (10%), DN-440 (8%) и DN-675 (5%). Эти установки добывают около 80% от общего объема добычи. Глубины спуска установок ЭЦН составляют 1810-2740 м, динамические уровни опускаются до отметок 1700-2450 м. Производительность насосов находится в пределах 12-146 м3/сут, с коэффициентом подачи 0,2-0,5. Для установок ШГН глубины спуска составляют 900-2100 м, динамические уровни опускаются до отметок 30- 1580 м, производительность насосов находится в пределах 2-21 м3/сут, с коэффициентом подачи 0,1-1. Скважинные насосы компонуются НКТ диаметром 60 или 73 мм, также применяется 2-х ступенчатая колонна. При замене насосов необходимо производить расчеты по подбору насосного оборудования, как УЭЦН, так и ШГН. Для этой цели рекомендуется воспользоваться программными комплексами RosPump, разработка SubPump фирмы “REDA”. Подбор ШГН и компоновку лифта в скважине можно осуществлять только по программе “Насос”.

4.3 Оптимизация технологических режимов работы скважин механизированного фонда

Оптимизация технологических режимов работы скважин представляет собой процесс, предназначенный для повышения эффективности эксплуатации скважин механизированного фонда за счет увеличения точности и оперативности выбора оптимальных технологических параметров и режимов работы, и надежности их поддержания.

Оптимизацию технологических режимов работы можно проводить по нескольким группам скважин.

К таким относятся скважины, которые работают в режиме автоматического повторного включения (АПВ). При данном режиме работы при постоянных запусках и остановках УЭЦН происходит износ обмотки погружного электродвигателя и кабеля, из-за чего может произойти отказ установки по причине R-0 (остановка погружного оборудования по снижению сопротивления изоляции системы «кабель-погружной электродвигатель (ПЭД)» до 0,2 кОм и ниже).

Оптимизацию режима фонда скважин АПВ очень сложно произвести. Это можно сделать путем установки штуцера, что не всегда может помочь, и установкой частотно-регулируемого привода (ЧРП), но их на самом деле мало и устанавливать разрешается только на высокодебитные скважины. Работа УЭЦН в режиме АПВ с использованием ЧРП строго запрещена. В этих случаях УЭЦН работает на пониженной частоте, но в постоянном режиме, либо частотный преобразователь с этой скважины снимают и ставят на другую.

Оптимизацию режима можно произвести и во время ремонта, то есть вместо высокодебитного оборудования, которое работало в режиме АПВ, можно спустить в скважину менее производительный ЭЦН (например, вместо ЭЦН 125 или 80 спускается ЭЦН 50 или 60).

Также можно проводить оптимизацию режима эксплуатации скважин, у которых УЭЦН работает на номинальной производительности, но с высоким динамическим уровнем. Смысл заключается в том, что по тем скважинам, по которым есть возможность, увеличивают частоту с промышленной (50 Гц) на несколько герц выше для увеличения дебита.

Оптимизацию режима можно производить и по часто останавливающимся скважинам (ЧОС).

5. СПЕЦИАЛЬНАЯ ЧАСТЬ

5.1 Применение оптимизации технологических режимов работы скважин механизированного фонда

Исходя из анализа текущего состояния разработки Приразломного месторождения, а также опыта эксплуатации добывающих и нагнетательных скважин можно выделить три основные группы скважин, по которым можно проводить оптимизацию технологических режимов работы, причем как при данной установке, так и при будущем ТКРС, при котором может быть произведена замена УЭЦН на другой типоразмер.

· Скважины, которые работают в режиме автоматического повторного включения (АПВ);

· Скважины, у которых УЭЦН работает на номинальной производительности, но с высоким динамическим уровнем;

· Часто останавливающиеся скважины (ЧОС).

5.1.1 Анализ работы фонда скважин, работающих в режиме АПВ

На рисунке 5.1 представлена структура фонда скважин, работающих в режиме АПВ с 01.09.07 по 01.04.09

Рисунок 5.1 - Структура фонда скважин, работающих в режиме АПВ

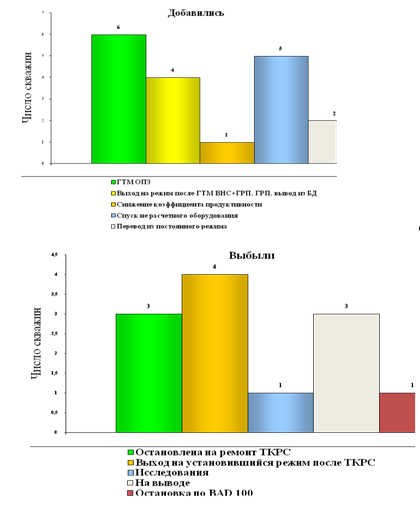

На рисунке 5.2 показано движение фонда скважин, работающих в режиме АПВ.

Рисунок 5.2 - Движение фонда АПВ

В период с 1 марта по 1 апреля 2009 г.:

Выбыло из фонда скважин работающих в режиме АПВ 12 скважин. Из них: 3 - на выводе; 3 - остановлены по причине текущего и капитального ремонта скважин (ТКРС); 4 - провели ремонт ОПЗ (обработка призабойной зоны) и ОПЗ+Оптимизация; 1 - вывели в режим после исследования и корректировки настройки ЗСП с установкой регулируемого штуцера; 1 - остановлена по BAD 100.

Добавилось 18 скважин. Из них: после геолого-технических мероприятий (ГТМ) ОПЗ (выход на установившийся режим) – 6 скважин; после ГТМ ввод новых скважин (ВНС) + гидравлический разрыв пласта (ГРП), ГРП, ремонтно-изоляционных работ (РИР) и вывод из бездействующего фонда (БД) (выход на установившийся режим) – 4 скважины; перевод из постоянного режима работы – 2 скважины (выход на установившийся режим после ТКРС); 1 скважина переведена в режим АПВ по причине снижения коэффициента продуктивности. 5 скважин после ТРС спуск не расчетного оборудования (отсутствия низкодебитного оборудования). На рисунке 5.3 представлено прогнозируемое движение фонда скважин, эксплуатирующихся в режиме АПВ на апрель 2009 г.
