Питание зонда ИК происходит от блока ИК, а измеряемый сигнал поступает в блок ИК, где происходит усиление сигнала и согласование со входом ТелеИзмерительной системы (ТИС). С выхода блока ИК измеряемый сигнал поступает на вход блока ТИС. С выхода блока ТИС измеряемые сигналы зондов БК-БКЗ и ИК во времяимпульсной модуляции по первой жиле и оплётке кабеля поступает на поверхность. В скважинном приборе также имеется возможность включать нуль-сигнал и стандарт сигнал.

3. РАСЧЁТНАЯ ЧАСТЬ

3.1 РАСЧЕТ КОЭФФИЦИЕНТА ЗОНДА

Коэффициент трёхэлектродного зонда К рассчитывают, определяя потенциал поля удлинённого эллипсоида вращения в однородной среде:

(2)

где L — длина основного электрода А0;

Loб — общая длина зонда;

dз — диаметр зонда;

С2 = Lоб — d23.

Определим коэффициент зонда аппаратуры К1А-723М, у которой L=0,18м, Lобщ = 3,2 м и d3 = 0,07 м. Из формулы (2) получаем

3.2 ОПРЕДЕЛЕНИЕ ГРАНИЦ И МОЩНОСТЕЙ ПЛАСТОВ

На рис. 5 показаны характерные кривые сопротивления трехэлектродного бокового каротажа. Как видно, при одинаковом удельном сопротивлении вмещающих пород кривые КС против однородных пластов высокого сопротивления отмечаются максимумами, которые принимают формы острой пики против тонких пластов (h≤4dc); против мощных пластов (h>8dc) наблюдается горизонтальный интервал в средней части (рис. 4,а). Если породы, подстилающая пласт и перекрывающая его, имеют различное сопротивление, то максимум против пласта высокого сопротивления становится асимметричным, наблюдается снижение сопротивления со стороны породы меньшего сопротивления (рис. 4,б). При постепенном изменении сопротивлений отдельных пластов форма кривой принимает ступенчатый вид (рис. 4, в). Против пачки пластов, представленной породами разного сопротивления, кривая характеризуется чередованием симметричных максимумов и минимумов (рис. 4, г). Против проницаемых пластов с проникновением ПЖ форма кривых КС почти соответствует форме кривых для однородных пластов. С увеличением диаметра зоны повышающего проникновения наблюдается заметное увеличение сопротивления (рис. 4,д).

Форма кривых КС для одиночных пластов, зарегистрированных многоэлектродными зондами, в основном такая же, как и в случае БК-3.

Границы пласта отмечают следующим образом. Проводят наклонную прямую по наиболее крутому участку кривой и находят её пересечение с прямой, соответствующей кажущемуся удельному сопротивлению вмещающих пород. Для трёхэлектродного зонда граница пласта будет соответствовать полученной точке; для семиэлектродного зонда границу пласта получают, сместившись от указанной точки вниз (при определении подошвы) или вверх (при определении кровли) на расстояние до 0,3L.

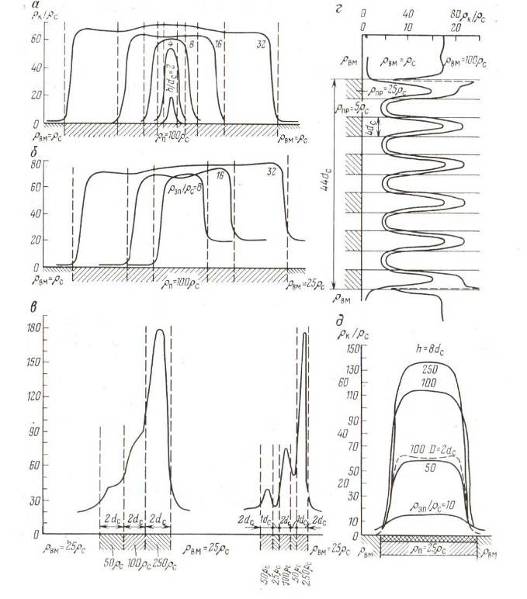

Рис. 5. Кривые сопротивления бокового каротажа для зонда БК-3, dc = 0,165 м: а и б — однородные пласты; в — неоднородный пласт; г—пачка пластов, dc=0,235 м; д — проницаемые пласты с повышающим проникновением ПЖ.

3.3 СНЯТИЕ ОТСЧЕТА рк В ПЛАСТЕ И ВМЕЩАЮЩИХ ПОРОДАХ

Рассмотрим пласт на глубине 1412-1413 метров.

Снимаем отсчет рк в пласте и вмещающих породах. Отсчёт существенных значений производится по точкам экстремумов pк max или pк min.

рк = 200 Ом*м

рвм=17 Ом*м

Снятое с диаграммы значение pк исправляется сначала за влияние скважины по номограмме, затем за влияние мощности пласта.

3.4 ВВЕДЕНИЕ ПОПРАВОК ЗА МОЩНОСТЬ ПЛАСТА И ВЛИЯНИЕ СКВАЖИНЫ

Определение удельного сопротивления пласта рп производят по рк с внесением поправок за диаметр скважины dc. Исправление рк за влияние скважины dc производят с помощью палетки (рис. 6, а).

Известно: рк = 200 Ом*м, рс = 0,5 Ом*м, pк/pc = 100, d=0,2 м. Получаем: рк1/рк=1,13; pK1= 1,13*200= 226 Ом*м.

Исправленное pK1 за влияние dc против пласта большой мощности pK1= pп.

В случае ограниченной мощности пласта h<4dc па показания зонда БК оказывают влияние вмещающие породы рвм. Вычисление поправки за ограниченную мощность пласта и влияния рвм производится с помощью палетки (рис. 40,б). Палетка рассчитана для зависимостей рк2/рк1 от h при различных значениях отношений рк1/рвм, рк2—исправленное рк1 за влияние рВМ и h. При отсутствии проникновения ПЖ в пласт pK1= pп.

Известно:рK1=226 Ом*м, рвм=17 Ом*м, рК1/рвм =13,29 ; h = 1 м. Получаем: рк2/рк1= 1,2. рк2= 1,2*226 = 188,3 Ом*м.

Рис. 6. Поправки к кривым КС, зарегистрированным аппаратурой трехэлектродного БК-3

При расчете палетки исходили из условий, что зонд БК расположен против середины пласта, рвм подстилающих и покрывающих пород равны, их мощности значительны.

Палетки для введения поправок за dc, h и рвм рассчитаны для однородных пластов мощностью более 1 м, но применимы и для приближенных расчетов к неоднородным пластам мощностью более 1 м. В тех случаях, когда поправки становятся большими (50—100 %), достоверность результатов интерпретации резко снижается.

При наличии проникновения фильтрата ПЖ в пласт для того, чтобы определить определение рп проницаемого пласта БК применяется совместно с БКЗ или в комплексе с двумя градиент-зондами длиной 1—4 м.

Итак, истинное удельное электрическое сопротивление пласта 188,3 Ом*м.

4. ОРГАНИЗАЦИОННАЯ ЧАСТЬ

4.1 ОРГАНИЗАЦИЯ ПРОМЫСЛОВО-ГЕОФИЗИЧЕСКИХ РАБОТ

Выполнение промыслово-геофизических работ (ПГР) организуется на договорных началах. Договоры заключаются между геофизическими предприятиями (подрядчик) и предприятиями, производящими бурение скважин (заказчик).

Буровые предприятия ежегодно, не позже третьего квартала, представляют геофизическим предприятиям заявки на планируемые в следующем году ПГР. На основе этих заявок составляют проекты, сметы затрат и договоры на производство геофизических работ в скважинах. В заявке указывают номер скважины, ее глубину, характер работ, интервал, подлежащий исследованию, время начала работ и т. д. Заказчик обязан до приезда промыслово-геофизической партии подготовить скважину для проведения работ. Подготовка заключается в проведении мероприятий, обеспечивающих беспрепятственный спуск до забоя и подъем геофизических приборов в скважине в течение времени, необходимого для осуществления комплекса заказанных геофизических исследований.

Подготовленность скважины оформляется актом за подписями бурового мастера и геолога. Начальник промыслово-геофизической партии приступает к производству работ на скважине только после получения такого акта.

Основная производственная единица для проведения геофизических работ - партия. Партии, как правило, специализированны по видам
